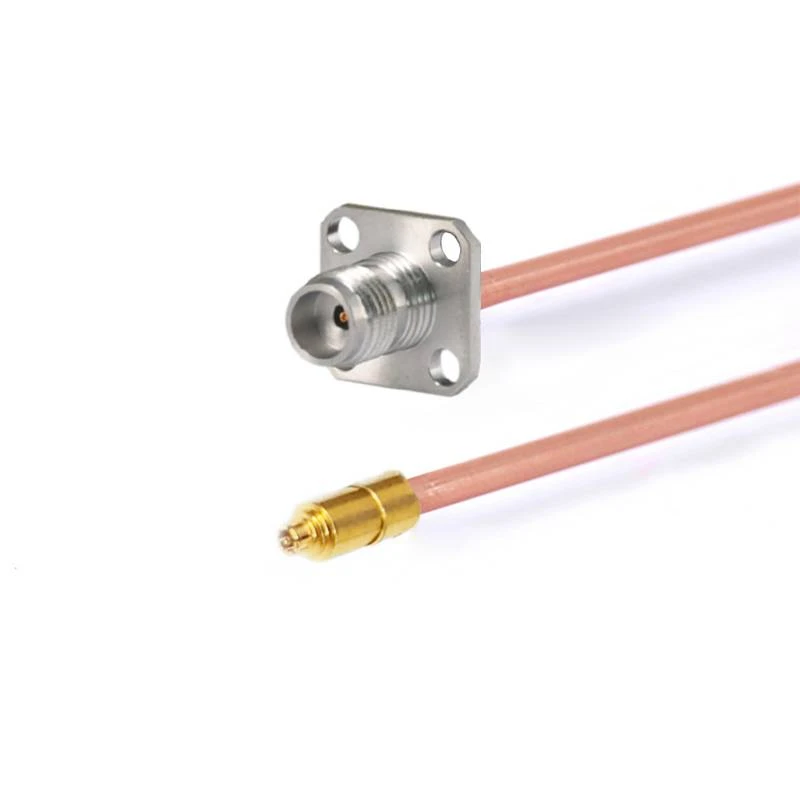

Cynulliadau cebl lled-anhyblyg

Mae cynulliadau cebl lled-anhyblyg yn gynhyrchion perfformiad uchel a ddefnyddir yn helaeth yn yr amledd radio (RF) a meysydd microdon, sy'n gallu cwrdd ag amrywiaeth o ofynion cysylltiad cymhleth a throsglwyddo signal . Mae'r strwythur lled-anhyblyg yn caniatáu i'r cable shifftio siâp sefydlog a 4}}}} sefydlogrwydd trosglwyddo signal . Felly, mae'n addas ar gyfer systemau gwifrau cymhleth gyda gofynion sefydlogrwydd uchel .

The product comes in a wide range of models. Take the FR710S & FR710/GUT - 085 086" series as an example. Different models are suitable for different frequency ranges and device interfaces. For instance, the FR710S - SMMSMM - XXX model is equipped with SMA male connectors, has a frequency range from DC i 26.5GHz, a Cholled Dychwelyd/Cymhareb Ton Sefydlog Foltedd o 1.30.

Mae'r cyswllt canol yn cael ei wneud o bres aur-plated neu gopr beryllium aur-plated . ar gyfer y cyswllt allanol, gallwch ddewis o bres platiog aur, copr beryllium aur-platiog, dur gwrthstaen perthnasol, ac ati {{5} Mae cyfrwng y prif gorff yn debyg i}} Mae'r cyrchiant} yn debygol o drydanol} O PEI neu PTFE . Mae dargludydd canolog y cebl yn ddur wedi'i orchuddio â chopr wedi'i blatio arian, ac mae'r haen inswleiddio yn solet ptfe . na ellir gwneud y wain o ddim deunydd na FEP, sy'n sicrhau'r perfformiad trosglwyddo signal

Oherwydd eu perfformiad rhagorol, mae gwasanaethau cebl lled-anhyblyg yn chwarae rhan hanfodol mewn nifer o feysydd gyda gofynion llym ar gyfer trosglwyddo signal . fe'u defnyddir yn helaeth mewn amrywiol ddiwydiannau megis cyfathrebu, electroneg, ac awyrofod .

Mae angen i offer rhyfela electronig weithredu mewn amgylcheddau ymyrraeth electromagnetig dwyster uchel . Mae effeithiolrwydd cysgodi uchel a pherfformiad trydanol sefydlog gwasanaethau cebl lled-anhyblyg yn eu gwneud yn ddewis delfrydol ar gyfer cysylltiadau mewnol mewn offer rhyfela electronig {.

Yn systemau cymhleth llong ofod, defnyddir gwasanaethau cebl lled-anhyblyg i gysylltu amrywiol offerynnau a dyfeisiau .

1. Ar gyfer gwasanaethau cebl hyd arfer, peidiwch ag anghofio gadael eich gwybodaeth hyd ar y dudalen ddesg dalu;
2. Gellir darparu parau neu grwpiau sy'n cyfateb i gyfnodau i'r holl gynulliadau cebl; Os oes angen i'r ceblau gael eu paru i'r cyfnod, anfonwch e -bost atom: sales@flexirf.com

FR710S & FR710/GUT -085 086 "Cynulliad cebl lled-anhyblyg cyfres
	Diamedr deunydd strwythur (mm)
	1	Fewnol	Dur wedi'i orchuddio â chopr wedi'i blatio	0.51±0.0127
	2	Ynysyddion	Ptfe solet	1.688±0.0254
	3	Dargludydd allanol	Copr/copr tun	2.2±0.05

Gwanhau, pŵer (cyflwr prawf ar lefel môr 20 gradd)
Amledd (GHz)	0.5	1	5	10	20
Gwanhau (db/m)	0.446	0.640	1.506	2.215	3.29
Pwer (W)	190.3	133.2	57.2	39.3	26.7
Modelau cyffredin a dangosyddion technegol

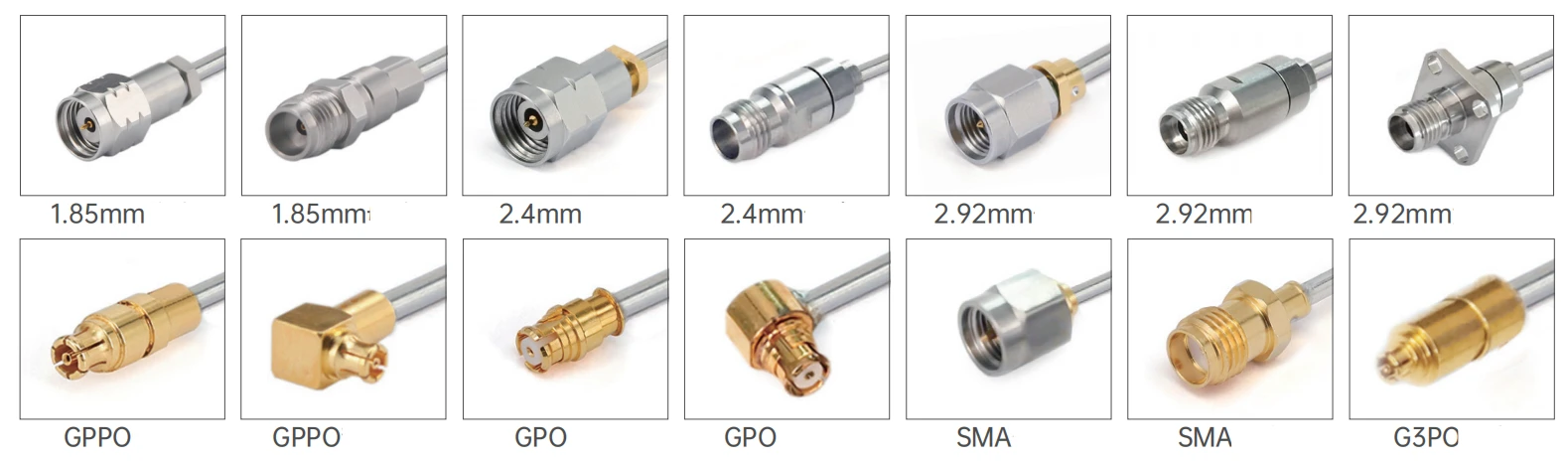

Ddelweddwch	Sku	Cysylltydd 1	Cysylltydd 2	Amlder	Colled Dychwelyd/VSWR

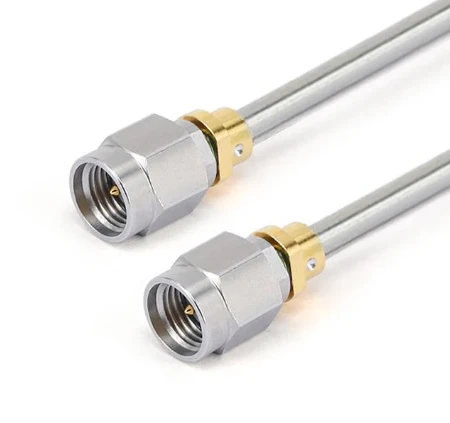

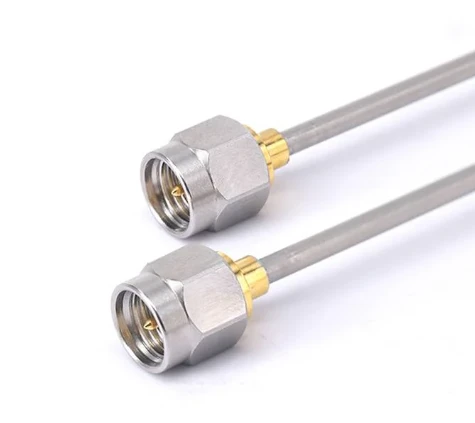

	FR710S-SMMSMM-XXX	Gwryw sma	Gwryw sma	Dc -26.5 ghz	1.30

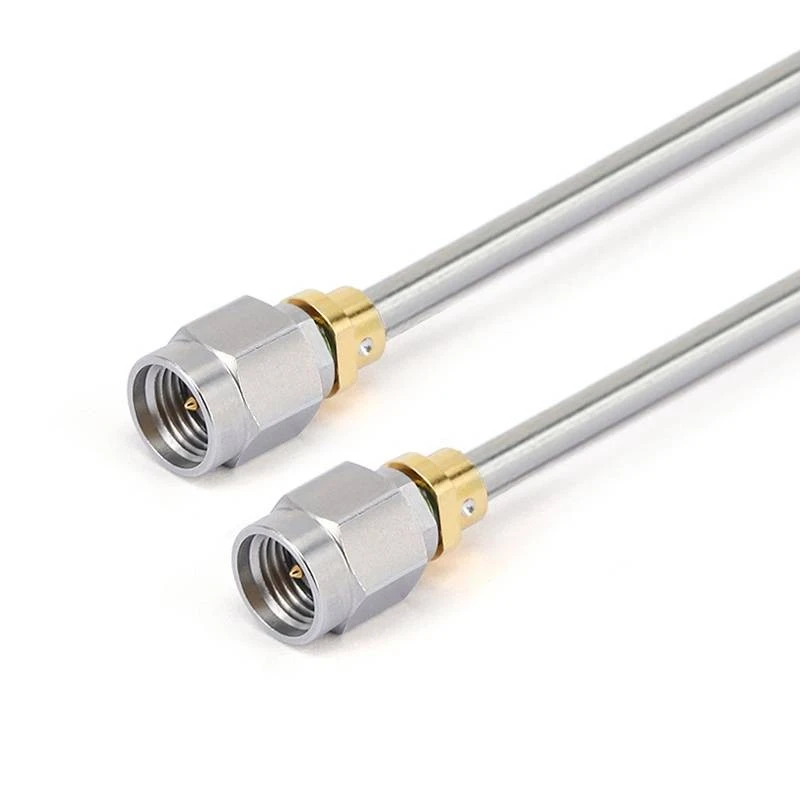

	Fr710s -292 m292m-xxx	2.92mm gwryw	2.92mm gwryw	Dc -40 ghz	1.35

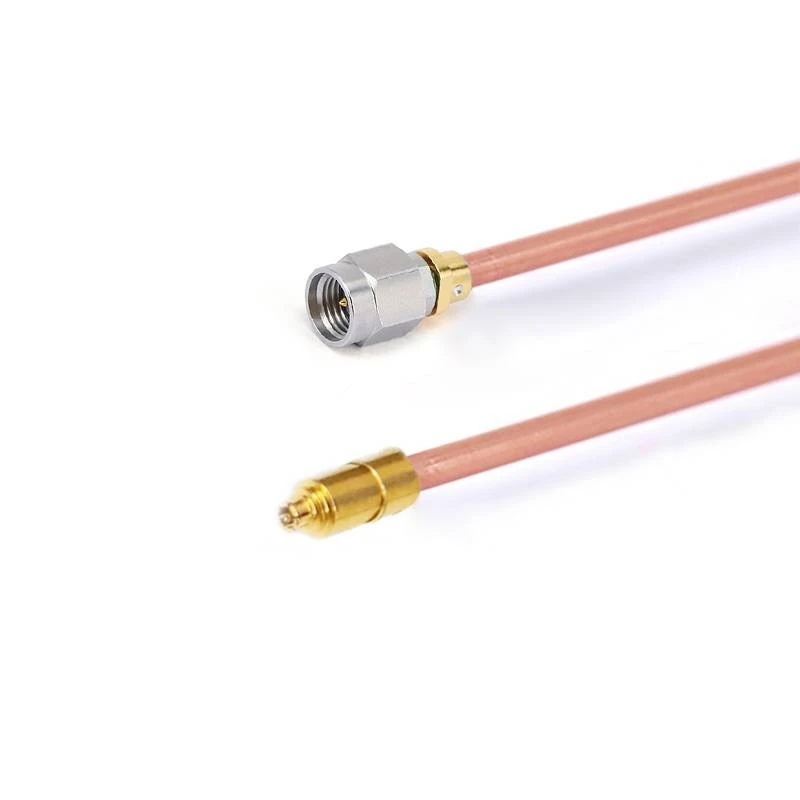

	Fr 710-292 mg3pf-xxx	2.92mm gwryw	G3PO (SMPS) Benyw	Dc -40 ghz	14db
	Fr 710-292 ffg3pf-xxx	2.92mm Gwryw gyda fflans 4 twll	G3PO (SMPS) Benyw	Dc -40 ghz	14db
	Fr 710-185 mg3pf-xxx	Gwryw 185mm	G3PO (SMPS) Benyw	Dc -67 ghz	10db
	Fr 710-185 fg3pf-xxx	Benyw 185mm	G3PO (SMPS) Benyw	Dc -67 ghz	10db
	Fr 710-185 ffg3pf-xxx	Benyw 185mm gyda fflans 4 twll	G3PO (SMPS) Benyw	Dc -67 ghz	10db

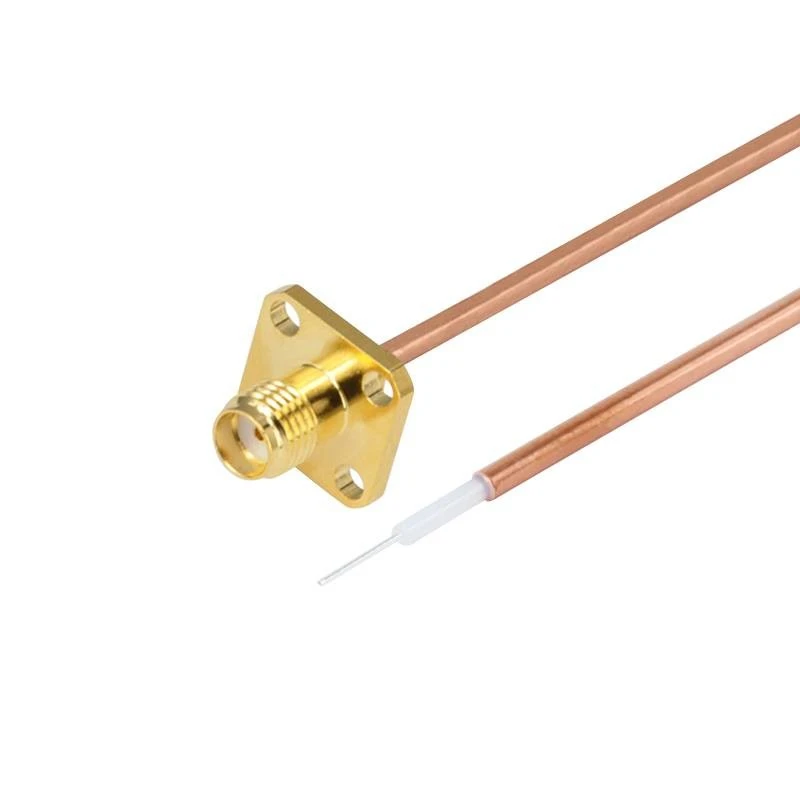

	Fr 710- smff 000- xxx	Benyw SMA gyda fflans 4 twll	Ymagorant	Dc -18 ghz	1.30
	Fr 710- smff 000- xxx	Menyw SMA	Ymagorant	Dc -18 ghz	1.30
	Fr 710-292 f 000- xxx	2.92mm benywaidd	Ymagorant	Dc -40 ghz	1.35

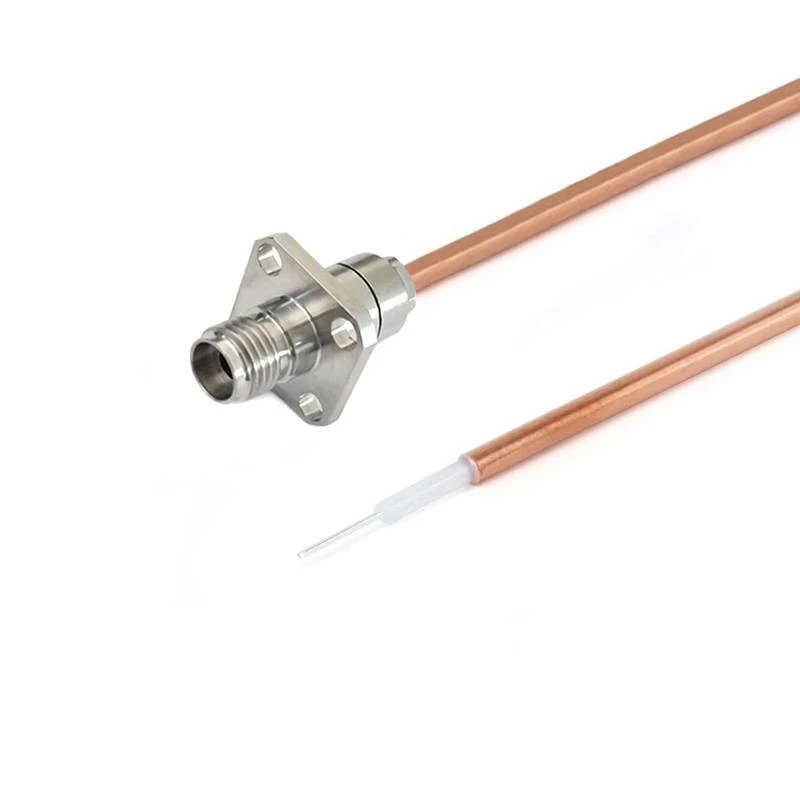

	Fr 710-292 f 000- xxx	2.92mm benyw gyda fflans 4 twll	Ymagorant	Dc -40 ghz	1.35
	Fr 710-24 f 000- xxx	2.4mm benyw	Ymagorant	Dc -50 ghz	1.44
	Fr 710-24 ff 000- xxx	2.4mm benyw	Ymagorant	Dc -50 ghz	1.44
	Fr 710-185 f 000- xxx	1.85mm benyw	Ymagorant	Dc -67 ghz	1.50
	Fr 710-185 ff 000- xxx	1.85mm benyw gyda fflans 4 twll	Ymagorant	Dc -67 ghz	1.50
