Cynulliadau cebl ffurfiol â llaw
Cynulliadau Cebl Ffurfiol Llaw Mae coax lled-hyblyg yn gynulliad cebl cyfechelog lled-hyblyg perfformiad uchel sy'n chwarae rhan hanfodol mewn sawl maes . Mae'r cynnyrch hwn yn cael ei grefftio gan dîm proffesiynol . gyda'i ddyluniad rhagorol, felly mae angen i chi eu diwallu, ei fod yn diwallu}}}} Yn diwallu}}} Yn diwallu}}} Yn diwallu}, mae'n diwallu}}} Mae angen i chi eu diwallu, mae'n diwallu perfformiad}}} yn diwallu} yn diwallu}}. 047 ", 086", a 141 ".
Disgrifiad
Cynulliadau Cebl Ffurfiol Llaw Mae coax lled-hyblyg yn gynulliad cebl cyfechelog lled-hyblyg perfformiad uchel sy'n chwarae rhan hanfodol mewn sawl maes . Mae'r cynnyrch hwn yn cael ei grefftio gan dîm proffesiynol . gyda'i ddyluniad rhagorol, felly mae angen i chi eu diwallu, mae'n diwallu perfformiad}}}. 047 ", 086", a 141 ".

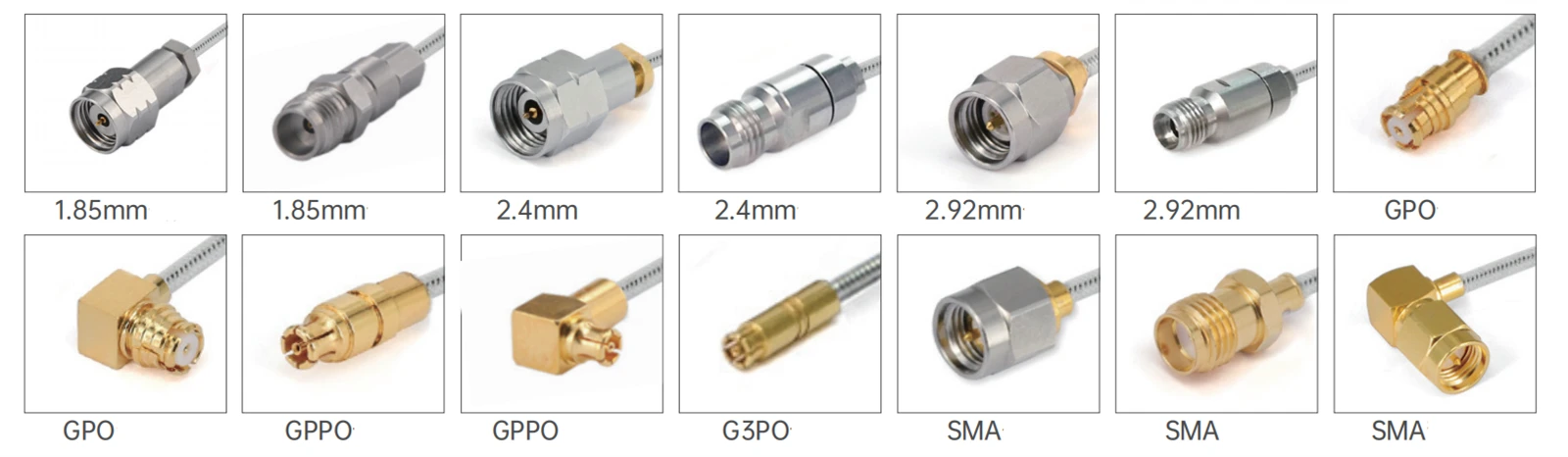

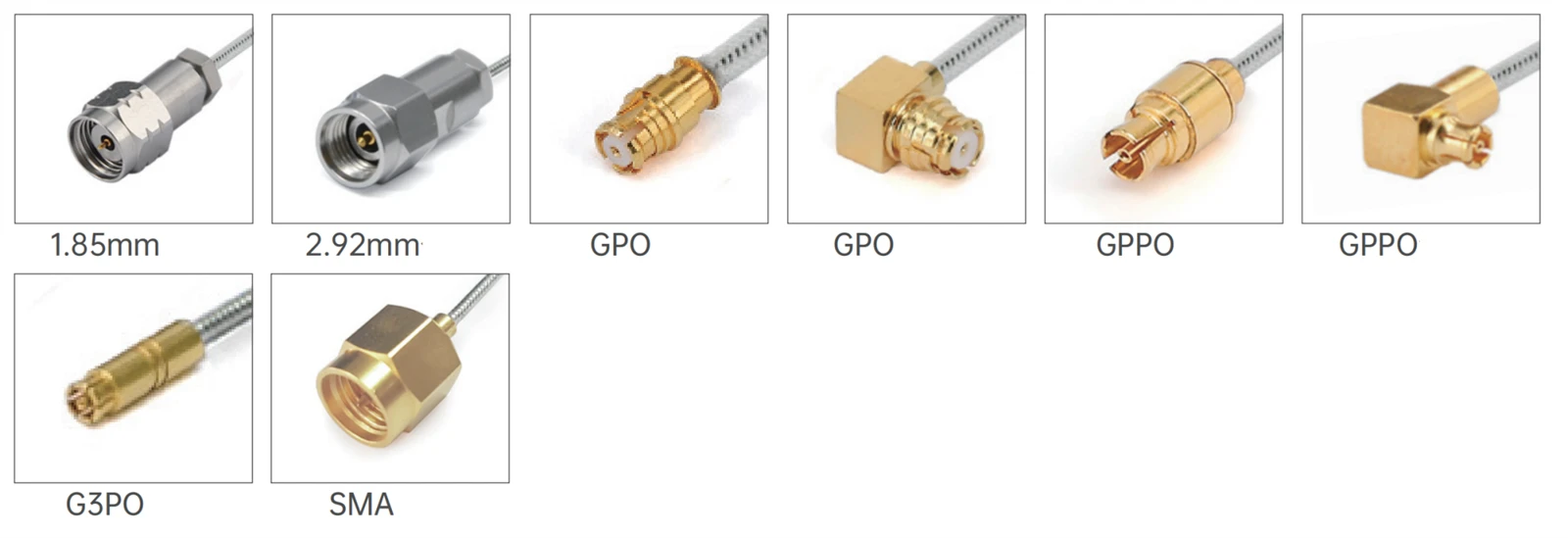

Yn ogystal, mae'r cynnyrch yn cynnig sawl opsiwn o ran mathau o gysylltwyr, rhwystriant, polaredd, dulliau mowntio, deunyddiau cyswllt a thai . Mae'r mathau o gysylltydd yn cynnwys 1 . 85mm, 2 . 4mm, 2 ., g3, g3mm, g3mm, G3, G3.; Y rhwystriant yw 50 ohms, ac mae'r polaredd yn safonol. Mae yna ddulliau mowntio amrywiol, ac mae'r cysylltiadau a'r gorchuddion yn cael eu gwneud o ddeunyddiau fel pres wedi'i blatio ag aur, copr beryllium wedi'i blatio ag aur, a dur gwrthstaen wedi'i basio i sicrhau dargludedd trydanol da ac ymwrthedd cyrydiad.
Cyflwyniad Cynnyrch
Mae yna gyfresi fel y gyfres FR701 a FR702/GUT -047- Ffurflen 047 "a'r FR711 a FR712/GUT -085- Ffurflen 086" Cyfres . Mae cynhyrchion o wahanol gyfresi yn amrywio o ran cyfresi strwythurol ac Cyfres FR702/GUT -047- Ffurflen 047 "yw 0 . 29 ± 0 . 0127mm, tra bod y gyfres FR711 a FR712/GUT -085- Ffurflen 086". Darperir data gwanhau a phŵer cyfatebol ar gyfer gwahanol amleddau. Mae yna hefyd sawl model cyffredin a dangosyddion technegol ar gael i fodloni gofynion gwahanol senarios cais.
O ran perfformiad trydanol, mae dargludydd y ganolfan yn ddur wedi'i orchuddio â chopr wedi'i blatio arian, wedi'i gyfuno ag ynysydd PTFE solet a dargludydd allanol gwifren copr tun . mae'n cynnwys cynhwysedd isel (95.1pf/m), cyflymder lluosogi uchel (70%), ac effeithiolrwydd disgleirio rhagorol (effeithiolrwydd disgleirio rhagorol (effeithiolrwydd disgleirio< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Cais Cynnyrch
Oherwydd ei nodweddion o fod yn blygu a bod â pherfformiad trydanol rhagorol, fe'i defnyddir yn helaeth mewn meysydd fel cyfathrebu, dyfeisiau electronig, a phrofi a mesur . mewn senarios fel Canfod Rhwydweithiau Cyfathrebu ar y safle a datrys problemau offer diwydiannol, mae Cables Hyblyg yn cael eu defnyddio fel Cables echelin echelin Gweithredu . Gallant sefydlu cysylltiadau prawf yn gyflym rhwng gwahanol ddyfeisiau, gan alluogi cwblhau'r gwaith canfod yn effeithlon .
Nodiadau Pwysig
1. Ar gyfer gwasanaethau cebl hyd arfer, peidiwch ag anghofio gadael eich gwybodaeth hyd ar y dudalen ddesg dalu;
2. Gellir darparu parau neu grwpiau sy'n cyfateb i gyfnodau i'r holl gynulliadau cebl; Os oes angen i'r ceblau gael eu paru i'r cyfnod, anfonwch e -bost atom: sales@flexirf.com
Data manyleb cynnyrch
|
Chyfluniadau |
|
|
Cysylltydd 1 math |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo |
|
Cysylltydd 1 Rhwystr |
50 ohms |
|
Cysylltydd 1 polaredd |
Safonol |
|
Math Cysylltydd 2 |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/ |
|
Cysylltydd 2 Rhwystr |
50 ohms |
|
Cysylltydd 2 polaredd |
Safonol |
|
Dull mowntio cysylltydd |
Neb |
|
Arddull corff cysylltydd |
Ongl syth ac sgwâr |
|
Gwybodaeth Deunyddiau |
|
|
Cyswllt canol |
Platiog aur pres, aur copr beryllium platio aur |
|
Cyswllt Allanol |
Platiog aur pres, aur copr beryllium platiog aur, dur gwrthstaen wedi'i basio |
|
Gorff |
Platiog aur pres, aur copr beryllium, dur gwrthstaen wedi'i basio |
|
Dielectric |
PEI/PTFE |
|
Data Amgylcheddol |
|
|
Amrediad tymheredd |
Gradd -40 i +165 gradd |
|
2011/65/UE (ROHS) |
Chydymffurfiol |
|
Manylebau cebl |
|
|
Nghanolfannau |
CopperWeld platiog arian |
|
Dielectric |
Ptfe solet |
|
Siaced |
Dim neu FEP |
|
Cynhwysedd (PF/M) |
95.1 |
|
Cyflymder lluosogi (%) |
70 |
|
Effeithiolrwydd cysgodi |
<-100dB @ 1GHz |
|
Trin pŵer |
10watt @ 18GHz ar lefel y môr, VSWR1.0 |
Math o Gynnyrch
| FR701 & FR702/GUT -047- Ffurflen 047 "Cynulliad Cable Cyfres | ||||
 |
Diamedr deunydd strwythur (mm) |
|||
|
1 |
Fewnol |
Dur wedi'i orchuddio â chopr wedi'i blatio |
0.29±0.0127 |
|
|
2 |
Ynysyddion |
Ptfe solet |
0.94±0.0254 |
|
|
3 |
Dargludydd allanol |
Gwifren gopr tun |
1.19±0.05 |
|
|
4 |
Siaced |
Forff |
1.6±0.13 |
|
| Gwanhau, pŵer (cyflwr prawf ar lefel môr 20 gradd) | |||||
|
Amledd (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Gwanhau (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Pwer (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Modelau cyffredin a dangosyddion technegol
|
|||||
|
Ddelweddwch |
Sku |
Cysylltydd 1 |
Cysylltydd 2 |
Freqency |
Colled Dychwelyd/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2.92mm benyw gyda 2 flange twll |
G3PO (SMPS) Benyw |
Dc -40 ghz |
12db |
|
|
Fr 701-292 mg3pf-xxx |
2.92mm gwryw |
G3PO (SMPS) Benyw |
Dc -40 ghz |
12db |
|
|
Fr 701-292 fg3pf-xxx |
2.92mm benywaidd |
G3PO (SMPS) Benyw |
Dc -40 ghz |
12db |
|
|
Fr 701-185 mg3pf-xxx |
1.85mm gwryw |
G3PO (SMPS) Benyw |
Dc -67 ghz |
10db |
|
|
Fr 701-185 fg3pf-xxx |
1.85mm benyw |
G3PO (SMPS) Benyw |
Dc -67 ghz |
10db |
| FR711 & FR712/GUT -085- Ffurflen 086 "Cynulliad Cebl Cyfres | ||||
 |
Diamedr deunydd strwythur (mm) |
|||
|
1 |
Fewnol |
Stee wedi'i orchuddio â chopr arian-plated |
0.51±0.0127 |
|
|
2 |
Ynysyddion |
Ptfe solet |
1.69±0.0254 |
|
|
3 |
Dargludydd allanol |
Gwifren gopr tun |
2.2±0.05 |
|
|
4 |
Siaced |
Forff |
2.54 |
|
| Gwanhau, pŵer (cyflwr prawf ar lefel môr 20 gradd) | |||||
|
Amledd (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Gwanhau (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Pwer (W) |
253 |
157 |
69 |
47 |
33 |
| Modelau cyffredin a dangosyddion technegol |
 |
|
Fr712/perfedd -085- form-fep (gyda siaced FEP) |
|||||
|
Ddelweddwch |
Sku |
Cysylltydd 1 |
Cysylltydd 2 |
Freqency |
Colled Dychwelyd/VSWR |
|
|
Fr 712- smmsmm-xxx |
Gwryw sma |
Gwryw sma |
Dc -26.5 ghz |
1.35 |
|
|

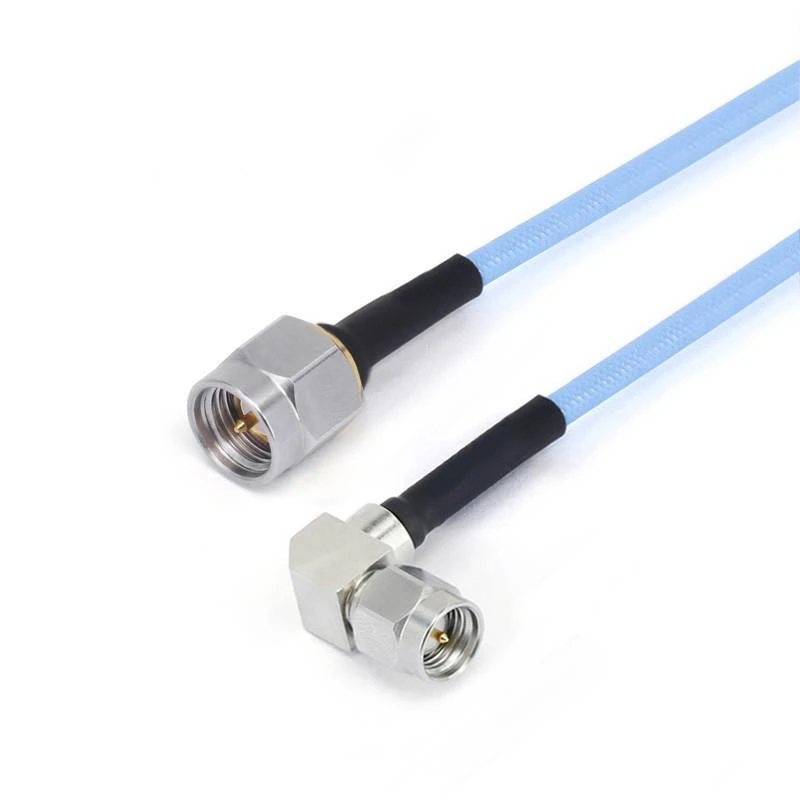

Fr 12- smmsmwm-xxx -18 g |
Gwryw sma |
Gwryw sma ag ongl sgwâr |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smwMsmwm-xxx -18 g |
Gwryw sma ag ongl sgwâr |
Gwryw sma ag ongl sgwâr |
Dc -18 ghz |
1.40 |
|
|
Fr 712- smmgpf-xxx |
Gwryw sma |
GPO (SMP) Benyw |
Dc -26.5 ghz |
1.35 |
|
|
Fr 712- smmgpwf-xxx |
Gwryw sma |
GPO (SMP) Benyw ag ongl sgwâr |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712- smmgppf-xxx |
Gwryw sma |
GPPO (Mini-SMP) Benyw |
Dc -26.5 ghz |
1.35 |
|
|
Fr 712- smmgppwf-xxx |
Gwryw sma |
GPPO (Mini-SMP) Benyw ag ongl sgwâr |
Dc -26.5 ghz |
1.40 |
|
|

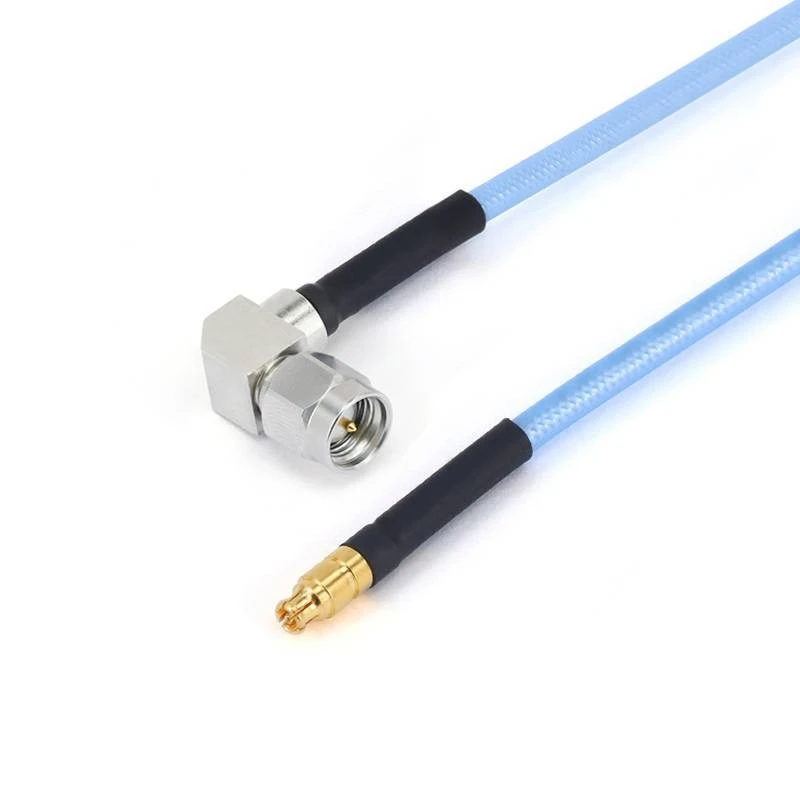

Fr 712- smwmgppf-xxx -18 g |
Gwryw sma ag ongl sgwâr |
GPPO (Mini-SMP) Benyw |
Dc -18 ghz |
15db |
|
|

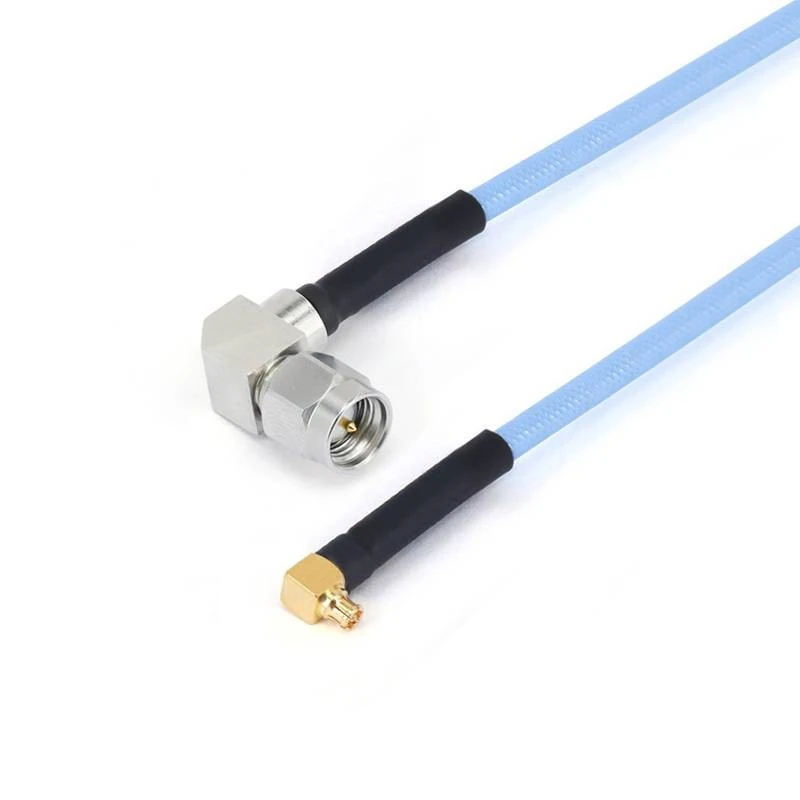

Fr 712- smwmgppwf-xxx -18 g |
Gwryw sma ag ongl sgwâr |
GPPO (Mini-SMP) Benyw ag ongl sgwâr |
Dc -18 ghz |
15db |
|
|
Fr 712- smfgpf-xxx |
Menyw SMA |
GPO (SMP) Benyw |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smffgpf-xxx |
Benyw SMA gyda fflans 4 twll |
GPO (SMP) Benyw |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
Menyw SMA |
GPPO (Mini-SMP) Benyw |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712- smffgppf-xxx |
Benyw SMA gyda fflans 4 twll |
GPPO (Mini-SMP) Benyw |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2.92mm gwryw |
2.92mm gwryw |
Dc - 40 ghz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2.92mm gwryw |
GPO (SMP) Benyw |
Dc - 40 ghz |
10db |
|
|
Fr 712-292 mgpwf-xxx |
2.92mm gwryw |
GPO (SMP) Benyw ag ongl sgwâr |
Dc - 40 ghz |
10db |
|
|
Fr 712-292 fgpf-xxx |
2.92mm benywaidd |
GPO (SMP) Benyw |
Dc - 40 ghz |
10db |
|
|
Fr 712-292 ffgpf-xxx |
2.92mm benyw gyda fflans 4 twll |
GPO (SMP) Benyw |
Dc - 40 ghz |
10db |
|
|
Fr 712-292 mgppf-xxx |
2.92mm gwryw |
GPPO (Mini-SMP) Benyw |
Dc - 40 ghz |
14db |
|
|
Fr 712-292 mgppwf-xxx |
2.92mm gwryw |
GPPO (Mini-SMP) Benyw ag ongl sgwâr |
Dc - 40 ghz |
14db |
|
|
Fr 712-292 fgppf-xxx |
2.92mm benywaidd |
GPPO (Mini-SMP) Benyw |
Dc - 40 ghz |
14db |
|
|
Fr 712-292 ffgppf-xxx |
2.92mm benyw gyda fflans 4 twll |
GPPO (Mini-SMP) Benyw |
Dc - 40 ghz |
14db |
|
|
Fr 712-292 mg3pf-xxx |
2.92mm gwryw |
G3PO (SMPS) Benyw |
Dc - 40 ghz |
12db |
|
|
Fr 712-292 fg3pf-xxx |
2.92mm benywaidd |
G3PO (SMPS) Benyw |
Dc - 40 ghz |
12db |
|
|
Fr 712-292 ffg3pf-xxx |
2.92mm benyw gyda fflans 4 twll |
G3PO (SMPS) Benyw |
Dc - 40 ghz |
12db |
|
|
Fr 712-185 mg3pf-xxx |
1.85mm gwryw |
G3PO (SMPS) Benyw |
Dc - 67 ghz |
10db |
|
|
Fr 712-185 fg3pf-xxx |
1.85mm benyw |
G3PO (SMPS) Benyw |
Dc - 67 ghz |
10db |
|
|
Fr 712-185 ffg3pf-xxx |
1.85mm benyw gyda fflans 4 twll |
G3PO (SMPS) Benyw |
Dc - 67 ghz |
10db |
|
FR711/GUT -085- Ffurflen (heb siaced FEP) |
|||||
|
Ddelweddwch |
Sku |
Cysylltydd 1 |
Cysylltydd 2 |
Freqency |
Colled Dychwelyd/VSWR |
|
|
Fr 711- smmsmm-xxx |
Gwryw sma |
Gwryw sma |
Dc -26.5 ghz |
1.35 |
 |
Fr 11- smmsmwm-xxx -18 g |
Gwryw sma |
Gwryw sma ag ongl sgwâr |
Dc -18 ghz |
1.35 |
|
|

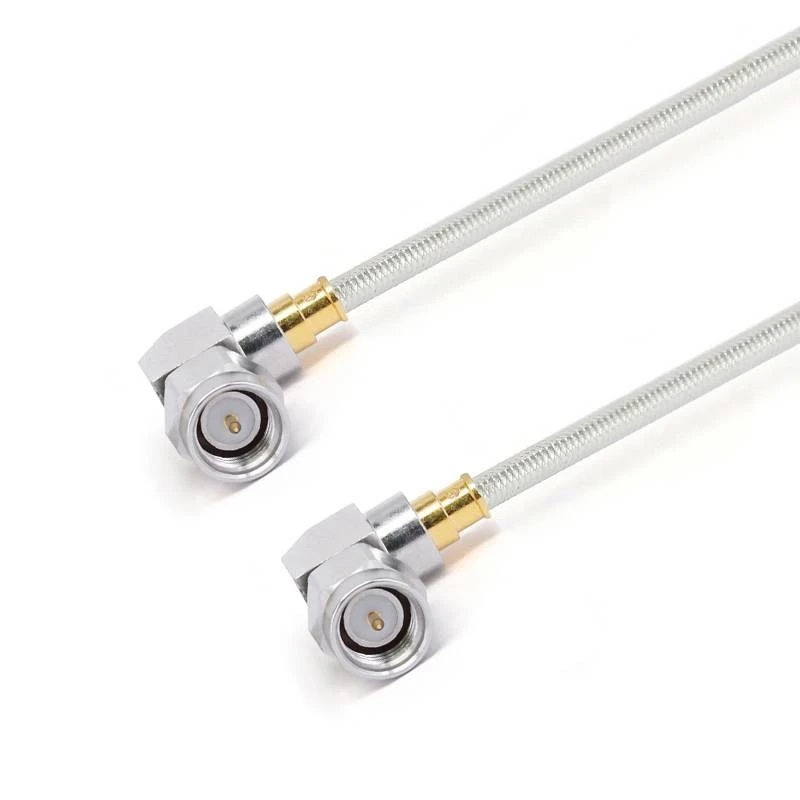

Fr 711- smwMsmwm-xxx -18 g |
Gwryw sma ag ongl sgwâr |
Gwryw sma ag ongl sgwâr |
Dc -18 ghz |
1.40 |
|
|
Fr 711- smwmgppwf-xxx -18 g |
Gwryw sma ag ongl sgwâr |
GPPO (Mini-SMP) Benyw ag ongl sgwâr |
Dc -18 ghz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2.92mm gwryw |
Gwryw mmpx |
Dc -40 ghz |
14db |
|
|
R 711-292 mmmpxf-xxx |
2.92mm gwryw |
Benyw mmpx |
Dc -40 ghz |
14db |
|
|
Fr 711-24 mmmpxm-xxx |
2.4mm gwryw |
Gwryw mmpx |
Dc -50 ghz |
12db |
|
|
Fr 711-24 mmmpxf-xxx |
2.4mm gwryw |
Benyw mmpx |
Dc -50 ghz |
12db |
|
|
Fr 711-185 mmmpxm-xxx |
1.85mm gwryw |
Gwryw mmpx |
Dc -67 ghz |
10db |
|
|
Fr 711-185 mmmpxf-xxx |
1.85mm gwryw |
Benyw mmpx |
Dc -67 ghz |
10db |
|
|
Fr 711-185 mg3pf-xxx |
1.85mm gwryw |
G3PO (SMPS) Benyw |
Dc -67 ghz |
10db |
|
|
Fr 711-185 fg3pf-xxx |
1.85mm benyw |
G3PO (SMPS) Benyw |
Dc -67 ghz |
10db |
|
|
Fr 711-185 ffg3pf-xxx |
1.85mm benyw gyda fflans 4 twll |
G3PO (SMPS) Benyw |
Dc -67 ghz |
10db |
