Ceblau Prawf Pwrpas Cyffredinol
Mae ceblau prawf pwrpas cyffredinol yn cael eu defnyddio'n helaeth gan gynhyrchion cebl mewn meysydd fel profion electronig, gyda nodweddion lluosog i fodloni gofynion defnydd amrywiol . o ran cysylltwyr, mae'r cebl hwn yn cynnig gwahanol fathau o gysylltwyr, gan gynnwys 1 . 85mm, 2 . 4mm, Sma, 2.9mm, 2.9mm, 2.9mm, 2.9mm, 2.9mm, 2.9mm, 2.9MM, 2.9MM. Mae gan bob cysylltydd rwystr o 50 ohms a pholaredd safonol.
Disgrifiad
Ceblau Prawf Pwrpas Cyffredinol

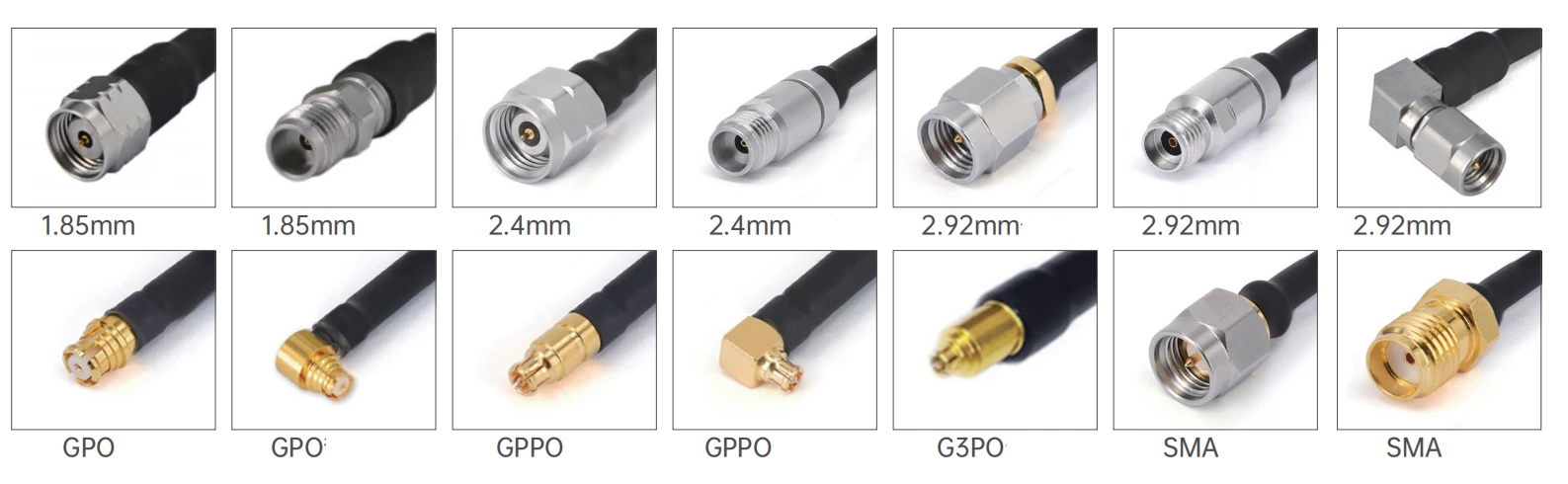

General purpose test cables are widely used cable products in fields such as electronic testing, with multiple characteristics to meet diverse usage requirements. In terms of connectors, this cable offers various types of connectors, including 1.85mm, 2.4mm, 2.92mm, SMA, G3PO, and GPPO. Mae gan bob cysylltydd rwystr o 50 ohms a pholaredd safonol. At hynny, mae gan y cysylltwyr ddulliau gosod lluosog, gan gynnwys mathau syth a dde - ongl, y gellir eu haddasu'n hyblyg i wahanol ryngwynebau dyfeisiau.
Cyflwyniad Cynnyrch
O ran dewis deunydd, mae'r cyswllt canolog, cyswllt allanol, a'r prif gorff yn cael eu gwneud o ddeunyddiau fel pres wedi'i blatio ag aur, copr beryllium wedi'i blatio ag aur, neu ddur gwrthstaen wedi'i basio, sydd â dargludedd trydanol da a gwrthiant cyrydiad . Mae cable 1 a berfformiad Canolog PEI neu perfformiad canolog i sicrhau bod y deunyddiau canolog i sicrhau ei fod yn berfformiad canolog i sicrhau ei fod yn berfformiad pei neu pei. Copr platiog - dur wedi'i orchuddio, mae'r haen inswleiddio yn ptfe solet, mae'r haen cysgodi yn cynnwys tâp copr arian - platiog a gwifren gopr, ac mae'r wain wedi'i gwneud o ddeunydd fep . Mae hyn nid yn unig yn cysgodi signalau ymyrryd yn effeithiol ond mae ganddi hefyd gryfder mecanyddol a gwrthiant amgylcheddol penodol {6 {6 {6 {6 {
Cais Cynnyrch
Yn ystod yr ymchwil, datblygu, cynhyrchu a phrofi gorsafoedd sylfaen cyfathrebu, ffonau symudol, offer cyfathrebu lloeren, ac ati ., mae angen ceblau prawf cyffredinol - pwrpas i gysylltu amrywiol offerynnau profi â dyfeisiau cyfathrebu i sicrhau trosglwyddiad signal sefydlog, er mwyn profi cyfraddau amrywiol yn gywir, fel y mae gwahanol yn dangos, fel cryfder, fel y mae ennyn, fel cryfder, yn fwy na'r offer, Gan adeiladu gorsafoedd sylfaen 5G, defnyddir y math hwn o gebl i gysylltu generaduron signal, dadansoddwyr sbectrwm, ac offer arall i brofi perfformiad amledd y gorsafoedd sylfaen yn union, gan sicrhau y gall y gorsafoedd sylfaen ddarparu gwasanaethau cyfathrebu sefydlog ac effeithlon .
Nodiadau Pwysig
1. Ar gyfer gwasanaethau cebl hyd arfer, peidiwch ag anghofio gadael eich gwybodaeth hyd ar y dudalen ddesg dalu;
2. Gellir darparu parau neu grwpiau sy'n cyfateb i gyfnodau i'r holl gynulliadau cebl; Os oes angen i'r ceblau gael eu paru i'r cyfnod, anfonwch e -bost atom: sales@flexirf.com
Data manyleb cynnyrch
|
Chyfluniadau |
|
|
Cysylltydd 1 math |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n |
|
Cysylltydd 1 Rhwystr |
50 ohms |
|
Cysylltydd 1 polaredd |
Safonol |
|
Math Cysylltydd 2 |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n |
|
Cysylltydd 2 Rhwystr |
50 ohms |
|
Cysylltydd 2 polaredd |
Safonol |
|
Dull mowntio cysylltydd |
Neb |
|
Arddull corff cysylltydd |
Ongl syth ac sgwâr |
|
Gwybodaeth Deunyddiau |
|
|
Cyswllt canol |
Platiog aur pres, aur copr beryllium platio aur |
|
Cyswllt Allanol |
Platiog aur pres, aur copr beryllium platiog aur, dur gwrthstaen wedi'i basio |
|
Gorff |
Platiog aur pres, aur copr beryllium, dur gwrthstaen wedi'i basio |
|
Dielectric |
PEI/PTFE |
|
Data Amgylcheddol |
|
|
Amrediad tymheredd |
Gradd -40 i +165 gradd |
|
2011/65/UE (ROHS) |
Chydymffurfiol |
|
Manylebau cebl |
|
|
Nghanolfannau |
CopperWeld platiog arian |
|
Dielectric |
Ptfe solet |
|
Dau gysgodi |
Band copr a gwifren arian-plated |
|
Siaced |
Forff |
|
Cynhwysedd (PF/M) |
95.1 |
|
Cyflymder lluosogi (%) |
70 |
|
Effeithiolrwydd cysgodi |
<-100dB @ 1GHz |
|
Trin pŵer |
10watt @ 18GHz ar lefel y môr, VSWR1.0 |
Math o Gynnyrch
| GAF71/RG405SS 405 Cyfres Cynulliad Cable Hyblyg | ||||
 |
Diamedr deunydd strwythur (mm) |
|||
|
1 |
Fewnol |
Dur wedi'i orchuddio â chopr wedi'i blatio |
0.51±0.05 |
|
|
2 |
Ynysyddion |
Ptfe solet |
1.63±0.05 |
|
|
3 |
Cysgodi mewnol |
Band copr arian-plated |
1.80±0.05 |
|
|
4 |
Cysgodi allanol |
Plannu gwifren copr arian-plated |
2.18±0.05 |
|
|
5 |
siaced |
Forff |
2.54±0.1 |
|
| Gwanhau, pŵer (cyflwr prawf ar lefel môr 20 gradd) | |||||||
|
Amledd (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Gwanhau (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Gwanhau (db/tr) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Modelau cyffredin a dangosyddion technegol
|
|||||
|
Ddelweddwch |
Sku |
Cysylltydd 1 |
Cysylltydd 2 |
Freqency |
Colled Dychwelyd/VSWR |
 |

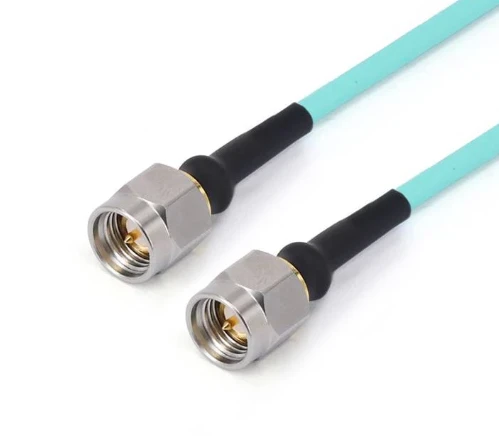

Frf 71- smmsmm-xxx |
Gwryw sma |
Gwryw sma |
Dc -26.5 ghz |
1.30 |
 |

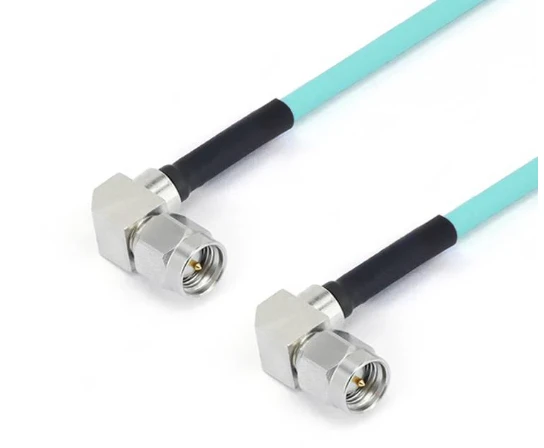

Frf 71- smwMsmwm-xxx -18 g |
Gwryw sma ag ongl sgwâr |
Gwryw sma ag ongl sgwâr |
Dc -18 ghz |
1.30 |
 |

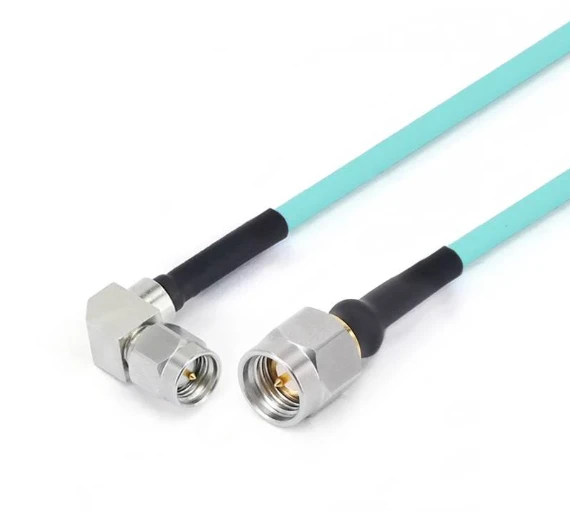

Frf 71- smmsmwm-xxx -18 g |
Gwryw sma |
Gwryw sma ag ongl sgwâr |
Dc -18 ghz |
1.30 |
 |
Frf 71- smmgpf-xxx |
Gwryw sma |
GPO (SMP) Benyw |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
Gwryw sma |
GPO (SMP) Benyw ag ongl sgwâr |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA Benyw |
GPO (SMP) Benyw |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smffgpf-xxx |
Benyw SMA gyda fflans 4 twll |
GPO (SMP) Benyw |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smmgppf-xxx |
Gwryw sma |
GPPO (Mini-SMP) Benyw |
Dc -26.5 ghz |
14db |
 |
Frf 71- smmgppwf-xxx |
Gwryw sma |
Benyw GPPO ag ongl sgwâr |
Dc -26.5 ghz |
14db |
 |
Frf 71- smwmgppf-xxx -18 g |
Gwryw sma ag ongl sgwâr |
GPPO (Mini-SMP) Benyw |
Dc -18 ghz |
15db |
 |
Frf 71- smwmgppwf-xxx -18 g |
Gwryw sma ag ongl sgwâr |
Benyw GPPO ag ongl sgwâr |
Dc -18 ghz |
15db |
 |
Frf 71- smfgppf-xxx |
SMA Benyw |
GPPO (Mini-SMP) Benyw |
Dc -26.5 ghz |
14db |
 |
Frf 71- smffgppf-xxx |
Benyw SMA gyda fflans 4 twll |
GPPO (Mini-SMP) Benyw |
Dc -26.5 ghz |
14db |
 |
Frf 71-292 m292m-xxx |
2.92mm gwryw |
2.92mm gwryw |
Dc -40 ghz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2.92mm gwryw |
GPO (SMP) Benyw |
Dc -40 ghz |
14db |
 |
Frf 71-292 mgpwf-xxx |
2.92mm gwryw |
GPO (SMP) Benyw ag ongl sgwâr |
Dc -40 ghz |
12db |
 |
Frf 71-292 fgpf-xxx |
2.92mm benyw |
GPO (SMP) Benyw |
Dc -40 ghz |
14db |
 |
Frf 71-292 ffgpf-xxx |
2.92mm benyw gyda fflans 4 twll |
GPO (SMP) Benyw |
Dc -40 ghz |
14db |
 |
Frf 71-292 mgppf-xxx |
2.92mm gwryw |
GPPO (Mini-SMP) Benyw |
Dc -40 ghz |
14db |
 |
Frf 71-292 fgppf-xxx |
2.92mm benyw |
GPPO (Mini-SMP) Benyw |
Dc -40 ghz |
14db |
 |
Frf 71-292 ffgppf-xxx |
2.92mm benyw gyda fflans 4 twll |
GPPO (Mini-SMP) Benyw |
Dc -40 ghz |
14db |
 |
Frf 71-292 mgppwf-xxx |
2.92mm gwryw |
GPPO (Mini-SMP) Benyw ag ongl sgwâr |
Dc -40 ghz |
12db |
 |
Frf 71-292 mg3pf-xxx |
2.92mm gwryw |
G3PO (SMPS) Benyw |
Dc -40 ghz |
14db |
 |
Frf 71-292 fg3pf-xxx |
2.92mm benyw |
G3PO (SMPS) Benyw |
Dc -40 ghz |
14db |
 |
Frf 71-292 ffg3pf-xxx |
2.92mm benyw gyda fflans 4 twll |
G3PO (SMPS) Benyw |
Dc -40 ghz |
14db |
 |
Frf 71-24 m24m-xxx |
2.4mm gwryw |
2.4mm gwryw |
Dc -50 ghz |
14db |
 |
Frf 71-24 fgpf-xxx |
2.4mm benyw |
GPO (SMP) Benyw |
Dc -40 ghz |
12db |
 |
Frf 71-24 ffgpf -100 |
2.4mm benyw gyda fflans 4 twll |
GPO (SMP) Benyw |
Dc -40 ghz |
12db |
 |
Frf 71-24 mgpwf-xxx |
2.4mm gwryw |
GPO (SMP) Benyw ag ongl sgwâr |
Dc -40 ghz |
10db |
 |
Frf 71-24 mgppf-xxx |
2.4mm gwryw |
GPPO (Mini-SMP) Benyw |
Dc -40 ghz |
12db |
 |
Frf 71-24 mgppwf-xxx |
2.4mm gwryw |
GPPO (Mini-SMP) Benyw ag ongl sgwâr |
Dc -40 ghz |
10db |
 |
Frf 71-24 fgppf-xxx |
2.4mm benyw |
GPPO (Mini-SMP) Benyw |
Dc -40 ghz |
12db |
 |
Frf 71-24 ffgppf-xxx |
2.4mm benyw gyda fflans 4 twll |
GPPO (Mini-SMP) Benyw |
Dc -40 ghz |
12db |
 |
Frf 71-185 mg3pf-xxx |
1.85mm gwryw |
G3PO (SMPS) Benyw |
Dc - 67 ghz |
10db |
 |
Frf 71-185 fg3pf-xxx |
1.85mm benyw |
G3PO (SMPS) Benyw |
Dc - 67 ghz |
10db |
 |
Frf 71-185 ffg3pf-xxx |
1.85mm gyda fflans 4 twll |
G3PO (SMPS) Benyw |
Dc - 67 ghz |
10db |
|

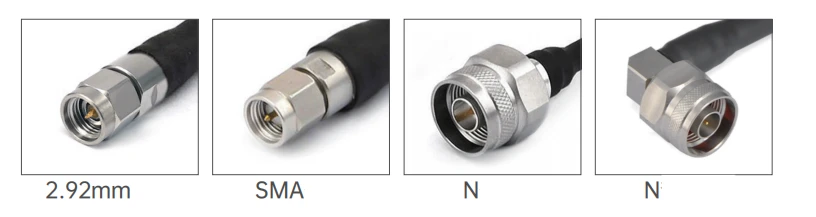

GAF72/RG402SS 402 Cyfres Cynulliad Cable Hyblyg |
||||||
|
Diamedr deunydd strwythur (mm) |
||||||
 |
1 |
Fewnol |
Dur wedi'i orchuddio â chopr wedi'i blatio |
0.92±0.05 |
||
|
2 |
Ynysyddion |
Ptfe solet |
2.97±0.05 |
|||
|
3 |
Cysgodi mewnol |
Band copr arian-plated |
3.25±0.05 |
|||
|
4 |
Cysgodi allanol |
Plannu gwifren copr arian-plated |
3.58±0.1 |
|||
|
5 |
siaced |
Forff |
4.12±0.13 |
|||
| Gwanhau, pŵer (cyflwr prawf ar lefel môr 20 gradd) | |||||||
|
Amledd (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Gwanhau (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Gwanhau (db/tr) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Modelau cyffredin a dangosyddion technegol
|
|||||
|
Ddelweddwch |
Sku |
Cysylltydd 1 |
Cysylltydd 2 |
Freqency |
Colled Dychwelyd/VSWR |
|
|
Frf 72- smmsmm-xxx |
Gwryw sma |
Gwryw sma |
Dc -26.5 ghz |
1.30 |
|
|

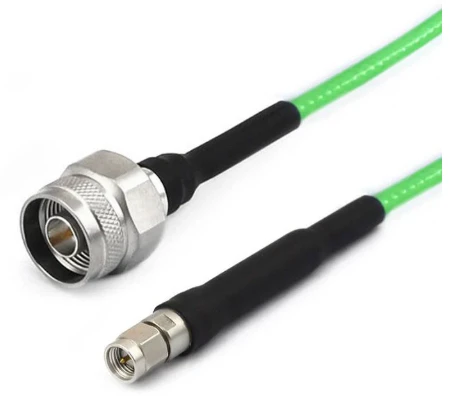

Frf 72- nmsmm-xxx |
N gwryw |
Gwryw sma |
Dc -18 ghz |
1.25 |
|
|

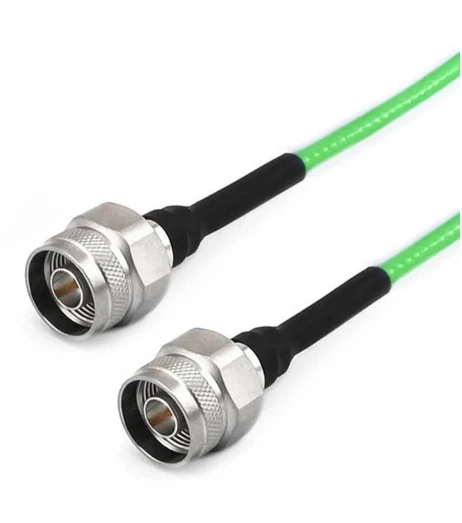

Frf 72- nmnm-xxx |
N gwryw |
N gwryw |
Dc -18 ghz |
1.25 |
