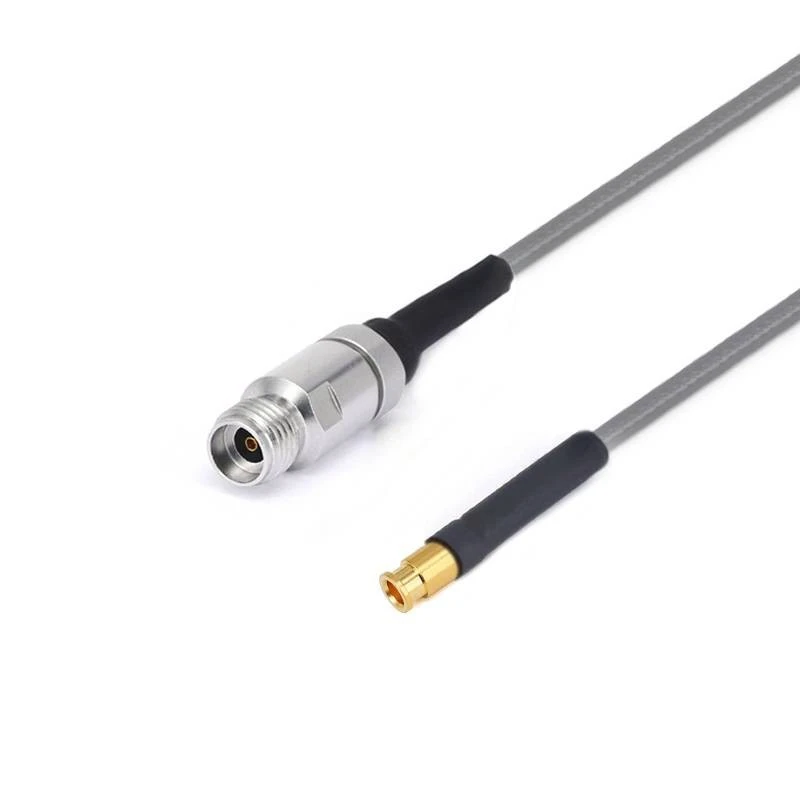

Cyfres Sefydlog Cyfnod Colled Isel
Yn y toriad heddiw - mae caeau ymyl fel cyfathrebu, profion electronig, a mesur, mae sefydlogrwydd trosglwyddo signal a nodweddion colled isel wedi dod yn ffactorau craidd sy'n pennu perfformiad systemau, ac mae'r gofynion perthnasol yn dod yn fwyfwy llym {.
Disgrifiad
Cyflwyniad Cynnyrch
Yn y toriad heddiw - mae meysydd ymyl fel cyfathrebu, profion electronig, a mesur, sefydlogrwydd trosglwyddo signal a nodweddion colled isel wedi dod yn ffactorau craidd sy'n pennu perfformiad systemau, ac mae'r gofynion perthnasol yn dod yn fwyfwy llym . Mae rôl y cymhwysiad isel, a - yn gyfnodol, yn cyd -fynd â pherfformiad cromig. a gosod sylfaen gadarn ar gyfer cyflawni trosglwyddiad signal manwl gywir ac effeithlon .
Nodweddion strwythur cynnyrch
Nodweddion colled isel rhagorol:
Maent yn arddangos perfformiad colled isel hynod ragorol o dan amodau amledd gwahanol . gan gymryd y model FRU1/GT147A (40GHz) fel enghraifft, hyd yn oed mewn amgylchedd amledd uchel o hyd at 40GHz, dim ond 2 . 85 db y metr yw ei wanhau.
Sefydlogrwydd Cyfnod Gwych:
Mae ganddynt nodweddion cyfnod hynod sefydlog . er enghraifft, pan fydd y FRU1/GT147A yn gweithredu ar amledd 10GHz, gall ei sefydlogrwydd cyfnod mecanyddol gyrraedd 10GHz/3 gradd; Pan fydd yr amledd yn 18GHz, gall gyrraedd 18GHz/5 gradd . gall cyfnod sefydlog o'r fath atal amrywiadau cyfnod yn effeithiol wrth drosglwyddo signal, gan osgoi ystumio signal i raddau helaeth ac ymyrraeth a achosir gan gyfnodau ansefydlog . Systemau .
Sylw amledd eang:
Mae gan y cynhyrchion ystod gorchudd amledd eang, sy'n rhychwantu o gerrynt uniongyrchol (DC) i 110GHz . Gellir addasu gwahanol fodelau o gynulliadau cebl yn gywir i wahanol ystodau amledd i fodloni gofynion cais amrywiol .
Cais Cynnyrch
Mewn profion siambr anechoic microdon, maent yn cysylltu offer prawf a dyfeisiau sydd o dan brawf, ac mae eu nodweddion trosglwyddo signal sefydlog yn sicrhau cywirdeb a dibynadwyedd canlyniadau profion . fel cydrannau cysylltu allweddol mewn offerynnau fel dadansoddwyr rhwydwaith a dadansoddwyr sbectrwm, maent yn gwarantu ansawdd y mesur gwan ac mae offeryn yn darparu ar gyfer yr offeryn gwan, ar gyfer yr offeryn gwan, yn darparu ar gyfer yr offeryn gwan ac Arolygu .
Nodiadau Pwysig
1. Ar gyfer gwasanaethau cebl hyd arfer, peidiwch ag anghofio gadael eich gwybodaeth hyd ar y dudalen ddesg dalu;
2. Gellir darparu parau neu grwpiau sy'n cyfateb i gyfnodau i'r holl gynulliadau cebl; Os oes angen i'r ceblau gael eu paru i'r cyfnod, anfonwch e -bost atom: sales@flexirf.com
Data manyleb cynnyrch
|

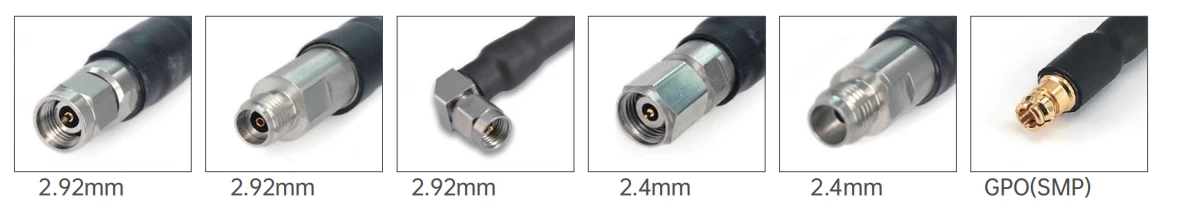

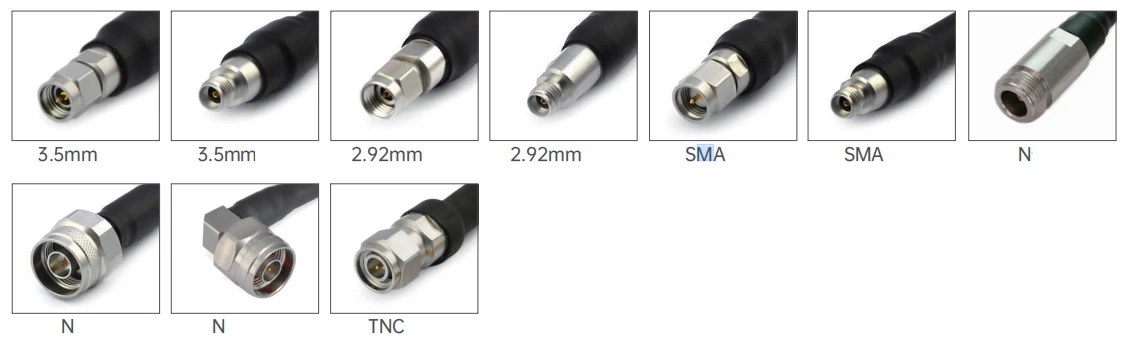

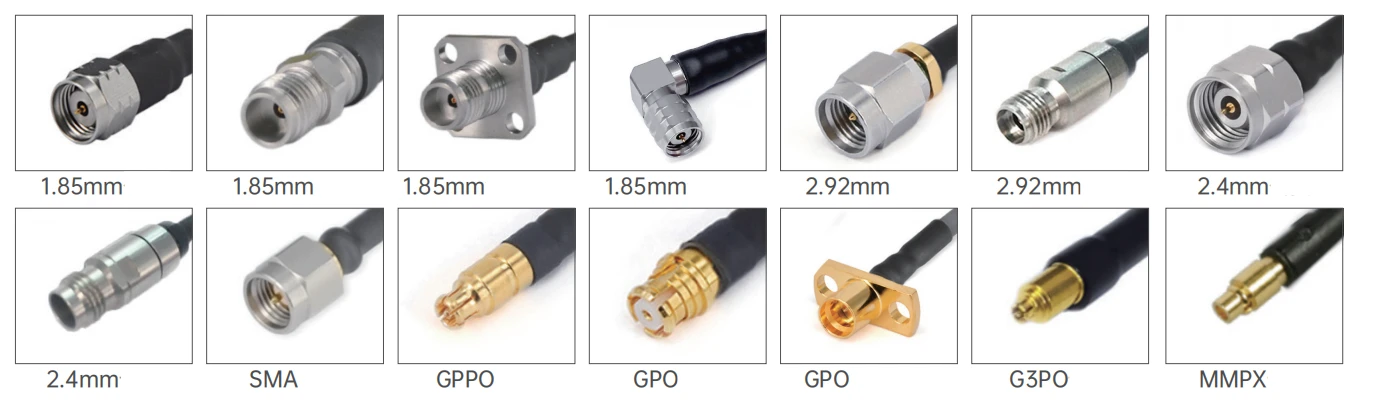

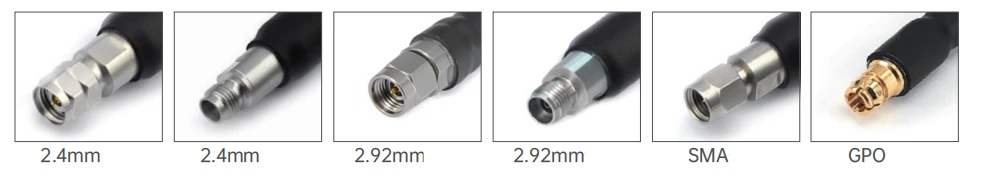

Chyfluniadau |
|
|
Cysylltydd 1 math |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n/tnc |
|
Cysylltydd 1 Rhwystr |
50 ohms |
|
Cysylltydd 1 polaredd |
Safonol |
|
Math Cysylltydd 2 |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n/tnc |
|
Cysylltydd 2 Rhwystr |
50 ohms |
|
Cysylltydd 2 polaredd |
Safonol |
|
Dull mowntio cysylltydd |
Neb |
|
Arddull corff cysylltydd |
Ongl syth ac sgwâr |
|
Gwybodaeth Deunyddiau |
|
|
Cyswllt canol |
Platiog aur pres, aur copr beryllium platio aur |
|
Cyswllt Allanol |
Platiog aur pres, aur copr beryllium platiog aur, dur gwrthstaen wedi'i basio |
|
Gorff |
Platiog aur pres, aur copr beryllium, dur gwrthstaen wedi'i basio |
|
Dielectrig |
PEI/PTFE |
|
Data Amgylcheddol |
|
|
Amrediad tymheredd |
Gradd -40 i +165 gradd |
|
2011/65/UE (ROHS) |
Chydymffurfiol |
Math o Gynnyrch
| FRU1/GT147A Colled Isel Cynulliad Cebl Cyfnod Sefydlog (40GHz) | ||||
 |
Diamedr deunydd strwythur (mm) |
|||
|
1 |
Fewnol |
Dur wedi'i orchuddio â chopr wedi'i blatio |
0.91±0.05 |
|
|
2 |
Ynysyddion |
Ptfe solet |
2.69±0.05 |
|
|
3 |
Cysgodi mewnol |
Band copr arian-plated |
2.86±0.05 |
|
|
4 |
Cysgodi allanol |
Plannu gwifren copr arian-plated |
3.28±0.05 |
|
|
5 |
siaced |
Forff |
3.73±0.13 |
|
| Gwanhau, pŵer (cyflwr prawf ar lefel môr 20 gradd) | |||||
|
Amledd (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Gwanhau (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Pwer (W) |
380 |
120 |
90 |
75 |
65 |
| Priodweddau trydanol a mecanyddol | |||||||
|
Amledd (GHz) |
Rhwystriant (Ω) |
Gyfradd trosglwyddo |
Nghynhwysedd |
Cysgodi |
Tymheredd Gweithredol hystod |
Radiws plygu lleiaf |
Mecanyddol Sefydlogrwydd y cyfnod |
|
40 |
50 |
77% |
86 pf/m |
>100db |
Gradd -65 ~ +165 gradd |
6.35mm |
10GHz/3 gradd 18GHz/5 gradd |
|
Modelau cyffredin a dangosyddion technegol
|
|||||||
|
Ddelweddwch |
Sku |
Cysylltydd 1 |
Cysylltydd 2 |
Amlder |
Colled Dychwelyd/VSWR |
|
|

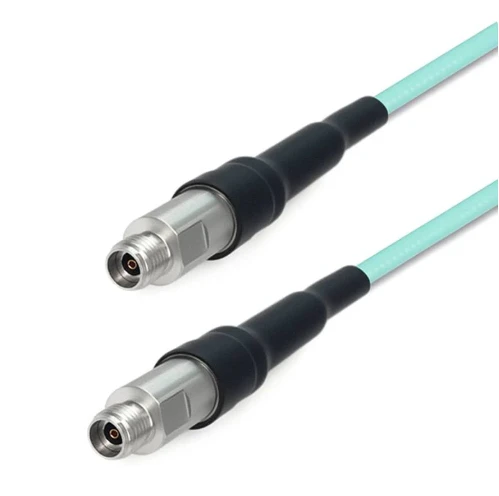

Fru 1-292 f292f-xxx |
2.92mm benyw |
2.92mm benyw |
Dc -40 ghz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2.92mm gwryw |
2.92mm gwryw |
Dc -40 ghz |
1.44 |
|
|

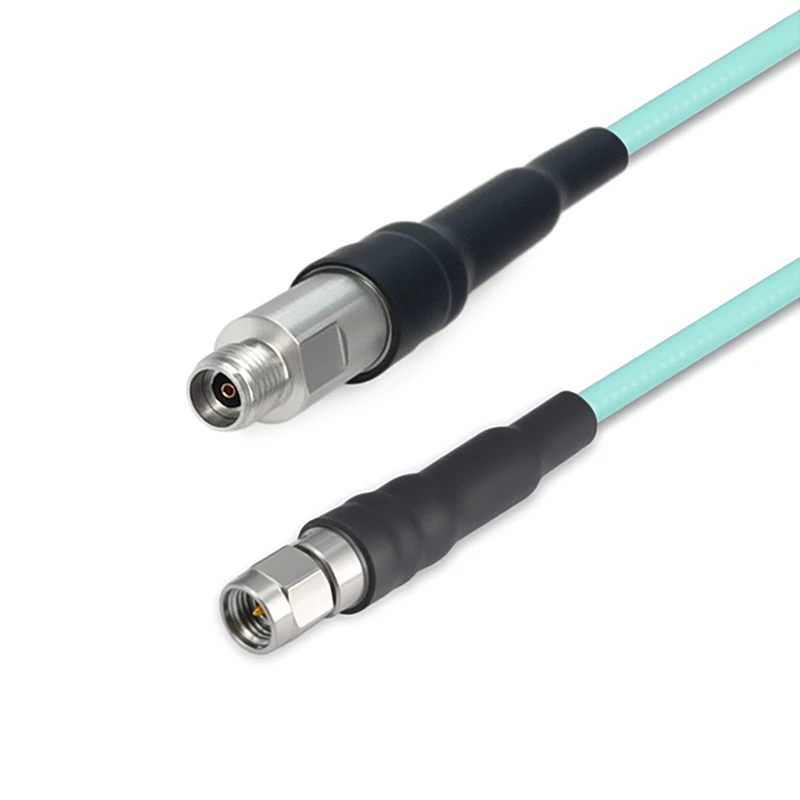

Fru 1-292 m292f-xxx |
2.92mm gwryw |
2.92mm benyw |
Dc -40 ghz |
1.44 |
| FRU2/GT3506 Colled Isel Cynulliad Cebl Cyfnod Sefydlog (65GHz) | ||||
|
|
Diamedr deunydd strwythur (mm) |
|||
|
1 |
Fewnol |
Dur wedi'i orchuddio â chopr wedi'i blatio |
0.51±0.05 |
|
|
2 |
Ynysyddion |
Ptfe solet |
1.38±0.05 |
|
|
3 |
Cysgodi mewnol |
Band copr arian-plated |
1.58±0.05 |
|
|
4 |
Cysgodi allanol |
Plannu gwifren copr arian-plated |
1.90±0.05 |
|
|
5 |
siaced |
Forff |
2.20±0.13 |
|
| Gwanhau, pŵer (cyflwr prawf ar lefel môr 20 gradd) | ||||||||||
|
Amledd (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Gwanhau (db/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Pwer (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Priodweddau trydanol a mecanyddol | |||||||
|
Amledd (GHz |
Rhwystriant |
Gyfradd trosglwyddo |
Nghynhwysedd |
Cysgodi |
Tymheredd Gweithredol hystod |
Radiws plygu lleiaf |
Dielectric gwrthsefyll foltedd |
|
67GHz |
50Ω |
82% |
94pf/m |
>90db |
Gradd -55 ~ +125 gradd |
11mm |
800V@DC |
|
Modelau cyffredin a dangosyddion technegol
|
|||||||
|
Ddelweddwch |
Sku |
Cysylltydd 1 |
Cysylltydd 2 |
Amlder |
Colled Dychwelyd/VSWR |
|
|
Fru 2- smmsmm-xxx |
Gwryw sma |
Gwryw sma |
Dc -26.5 ghz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
Gwryw sma |
GPO (SMP) Benyw |
Dc -26.5 ghz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
Gwryw sma |
GPO (SMP) Benyw ag ongl sgwâr |
Dc -26.5 ghz |
12db |
|
|
Fru 2- smmgppf-xxx |
Gwryw sma |
GPPO (Mini-SMP) Benyw |
Dc -26.5 ghz |
13db |
|
|
Fru 2- smmgppwf-xxx |
Gwryw sma |
GPPO (Mini-SMP) Benyw ag ongl sgwâr |
Dc -26.5 ghz |
12db |
|
|
Fru 2- smffgpf-xxx |
Benyw SMA gyda fflans 4 twll |
GPO (SMP) Benyw |
Dc -18 ghz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
Benyw SMA gyda fflans 4 twll |
GPPO (Mini-SMP) Benyw |
Dc -18 ghz |
16db |
|
|
Fru 2-292 m292m-xxx |
2.92mm gwryw |
2.92mm gwryw |
Dc -40 ghz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2.92mm gwryw |
GPO (SMP) Benyw |
Dc -40 ghz |
14db |
|
|

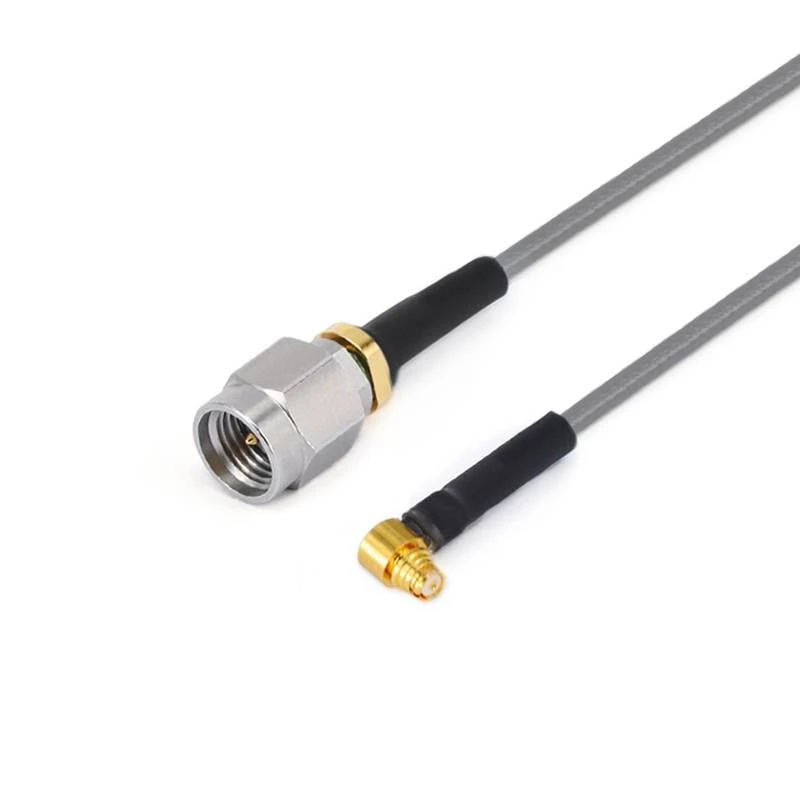

Fru 2-292 mgpwf-xxx |
2.92mm gwryw |
GPO (SMP) Benyw ag ongl sgwâr |
Dc -40 ghz |
12db |
|
|
Fru 2-292 mmmpxm-xxx |
2.92mm gwryw |
Gwryw mmpx |
Dc -40 ghz |
14db |
|
|
Fru 2-292 mmmpxf-xxx |
2.92mm gwryw |
Benyw mmpx |
Dc -40 ghz |
14db |
|
|
Fru 2-292 mg3pf-xxx |
2.92mm gwryw |
G3PO (SMPS) Benyw |
Dc -40 ghz |
14db |
|
|
Fru 2-292 mgppwf-xxx |
2.92mm gwryw |
GPPO (Mini-SMP) Benyw ag ongl sgwâr |
Dc -40 ghz |
12db |
|
|
Fru 2-292 m24m-xxx |
2.92mm gwryw |
2.4mm gwryw |
Dc -40 ghz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2.92mm gwryw |
GPPO (Mini-SMP) Benyw |
Dc -40 ghz |
14db |
|
|
Fru 2-292 fg3pf-xxx |
2.92mm benyw |
G3PO (SMPS) Benyw |
Dc -40 ghz |
14db |
|
|
Fru 2-292 ffg3pf-xxx |
2.92mm benyw gyda fflans 4 twll |
G3PO (SMPS) Benyw |
Dc -40 ghz |
14db |
|
|
Fru 2-292 fmmpxm-xxx |
2.92mm benyw |
Gwryw mmpx |
Dc -40 ghz |
14db |
|
|
Fru 2-292 ffmmpxm-xxx |
2.92mm benyw gyda fflans 4 twll |
Gwryw mmpx |
Dc -40 ghz |
14db |
|
|
Fru 2-292 ffgpf-xxx |
2.92mm benyw gyda fflans 4 twll |
GPO (SMP) Benyw |
Dc -40 ghz |
14db |
|
|
Fru 2-24 m24m-xxx |
2.4mm gwryw |
2.4mm gwryw |
Dc -50 ghz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2.4mm gwryw |
GPO (SMP) Benyw |
Dc -40 ghz |
14db |
|
|
Fru 2-24 mgpwf-xxx |
2.4mm gwryw |
GPO (SMP) Benyw ag ongl sgwâr |
Dc -40 ghz |
12db |
|
|
Fru 2-24 mmmpxm-xxx |
2.4mm gwryw |
Gwryw mmpx |
Dc -50 ghz |
10db |
|
|
Fru 2-24 mmmpxm-xxx |
2.4mm gwryw |
Gwryw mmpx |
Dc -50 ghz |
10db |
|
|
Fru 2-24 mgppf-xxx |
2.4mm gwryw |
GPPO (Mini-SMP) Benyw |
Dc -50 ghz |
10db |
|
|
Fru 2-24 mgppwf-xxx |
2.4mm gwryw |
GPPO (Mini-SMP) Benyw ag ongl sgwâr |
Dc -50 ghz |
10db |
|
|
Fru 2-24 ffgpf-xxx |
2.4mm benyw gyda fflans 4 twll |
GPO (SMP) Benyw |
Dc -50 ghz |
10db |
|
|
Fru 2-24 ffgppf-xxx |
2.4mm benyw gyda fflans 4 twll |
GPPO (Mini-SMP) Benyw |
Dc -50 ghz |
10db |
|
|

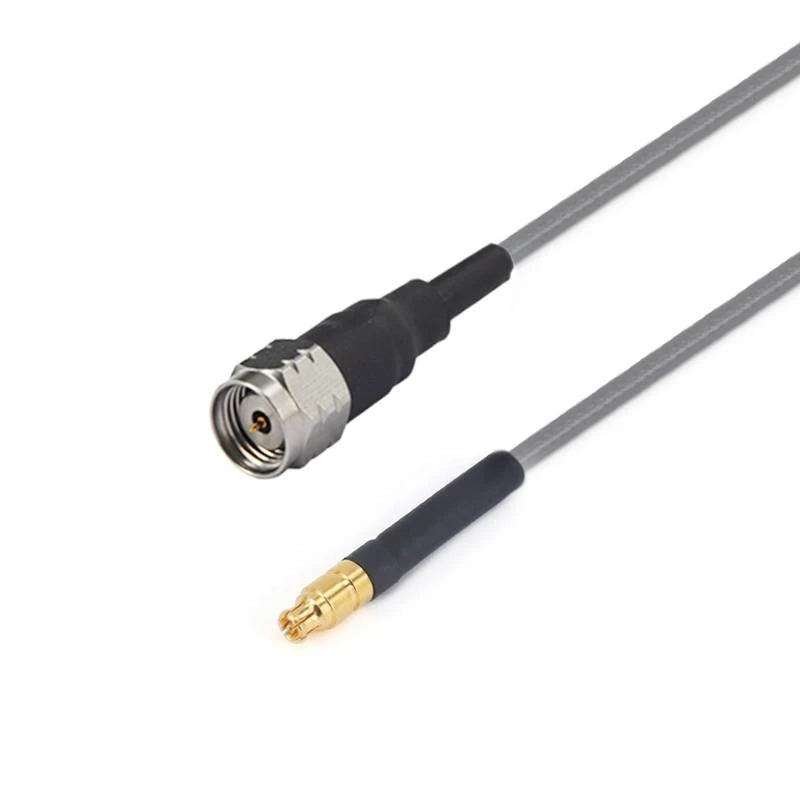

Fru 2-185 mgppf-xxx |
1.85mm gwryw |
GPPO (Mini-SMP) Benyw |
Dc -67 ghz |
10db |
|
|
Fru 2-185 wmgppf-xxx |
1.85mm o ddyn ag ongl sgwâr |
GPPO (Mini-SMP) Benyw |
Dc -67 ghz |
10db |
|
|
Fru 2-185 mg3pf-xxx |
1.85mm gwryw |
G3PO (SMPS) Benyw |
Dc -67 ghz |
10db |
|
|
Fru 2-185 mmmpxm-xxx |
1.85mm gwryw |
Gwryw mmpx |
Dc -67 ghz |
10db |
|
|
Fru 2-185 mmmpxf-xxx |
1.85mm gwryw |
Benyw mmpx |
Dc -67 ghz |
10db |
|
|
Fru 2-185 fgppf-xxx |
1.85mm benyw |
GPPO (Mini-SMP) Benyw |
Dc -67 ghz |
10db |
|
|
Fru 2-185 ffgppf-xxx |
1.85mm benyw gyda fflans 4 twll |
GPPO (Mini-SMP) Benyw |
Dc -67 ghz |
10db |
|
|
Fru 2-185 fg3pf-xxx |
1.85mm benyw |
G3PO (SMPS) Benyw |
Dc -67 ghz |
10db |
|
|
Fru 2-185 ffg3pf-xxx |
1.85mm benyw gyda fflans 4 twll |
GPPO (Mini-SMP) Benyw |
Dc -67 ghz |
10db |
|
|
Fru 2-185 fmmpxm-xxx |
1.85mm benyw |
Gwryw mmpx |
Dc -67 ghz |
10db |
|
|
Fru 2-185 fmmpxf-xxx |
1.85mm benyw |
Benyw mmpx |
Dc -67 ghz |
10db |
| FRU3/GT3507 Colled Isel Cynulliad Cebl Cyfnod Sefydlog (40GHz) | ||||
|
|
Diamedr deunydd strwythur (mm) |
|||
|
1 |
Fewnol |
Dur wedi'i orchuddio â chopr wedi'i blatio |
0.91±0.05 |
|
|
2 |
Ynysyddion |
Ptfe solet |
2.69±0.05 |
|
|
3 |
Cysgodi mewnol |
Band copr arian-plated |
2.86±0.05 |
|
|
4 |
Cysgodi allanol |
Plannu gwifren copr arian-plated |
3.28±0.05 |
|
|
5 |
siaced |
Forff |
3.73±0.13 |
|
| Gwanhau, pŵer (cyflwr prawf ar lefel môr 20 gradd) | |||||
|
Amledd (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Gwanhau (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Pwer (W) |
380 |
120 |
90 |
75 |
65 |
|
Priodweddau trydanol a mecanyddol |
|||||||
|
Amledd (GHz) |
Rhwystriant |
Gyfradd trosglwyddo |
Nghynhwysedd |
Cysgodi |
Tymheredd Gweithredol hystod |
Radiws plygu lleiaf |
Mecanyddol Sefydlogrwydd y cyfnod |
|
40 |
50 |
85% |
86 pf/m |
>90db |
Gradd -65 ~ +165 gradd |
11mm |
10GHz/3 gradd 18GHz/5 gradd |
|
Modelau cyffredin a dangosyddion technegol
|
|||||||
|
Ddelweddwch |
Sku |
Cysylltydd 1 |
Cysylltydd 2 |
Amlder |
Colled Dychwelyd/VSWR |
|
|
Fru 3-292 m292m-xxx |
2.92mm gwryw |
2.92mm gwryw |
Dc -40 ghz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2.92mm gwryw |
2.4mm gwryw |
Dc -40 ghz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2.4mm gwryw |
2.4mm gwryw |
Dc -40 ghz |
1.35 |
| FRA3/GT2501 Colled Isel Cynulliad Cebl Cyfnod Sefydlog (26.5GHz) | ||||
|
|
Diamedr deunydd strwythur (mm) |
|||
|
1 |
Fewnol |
Dur wedi'i orchuddio â chopr wedi'i blatio |
1.45±0.05 |
|
|
2 |
Ynysyddion |
Ptfe solet |
3.99±0.05 |
|
|
3 |
Cysgodi mewnol |
Band copr arian-plated |
4.19±0.05 |
|
|
4 |
Cysgodi allanol |
Plannu gwifren copr arian-plated |
4.42±0.05 |
|
|
5 |
siaced |
Forff |
5.21±0.13 |
|
| Gwanhau, pŵer (cyflwr prawf ar lefel môr 20 gradd) | |||||
|
Amledd (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Gwanhau (db/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Pwer (W) |
800 |
350 |
--- |
100 |
--- |
|
Priodweddau trydanol a mecanyddol |
|||||||
|
Amledd (GHz) |
Rhwystriant |
Gyfradd trosglwyddo |
Nghynhwysedd |
Cysgodi |
Tymheredd Gweithredol hystod |
Radiws plygu lleiaf |
Mecanyddol Sefydlogrwydd y cyfnod |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100db |
Gradd -65 ~ +165 gradd |
6.35mm |
10GHz/3 gradd 18GHz/5 gradd |
|
Modelau cyffredin a dangosyddion technegol
|
|||||||
|
Ddelweddwch |
Sku |
Cysylltydd 1 |
Cysylltydd 2 |
Freqency |
Colled Dychwelyd/VSWR |
|
|

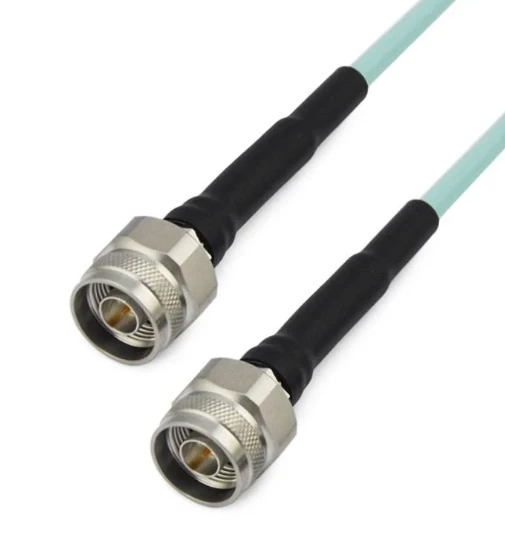

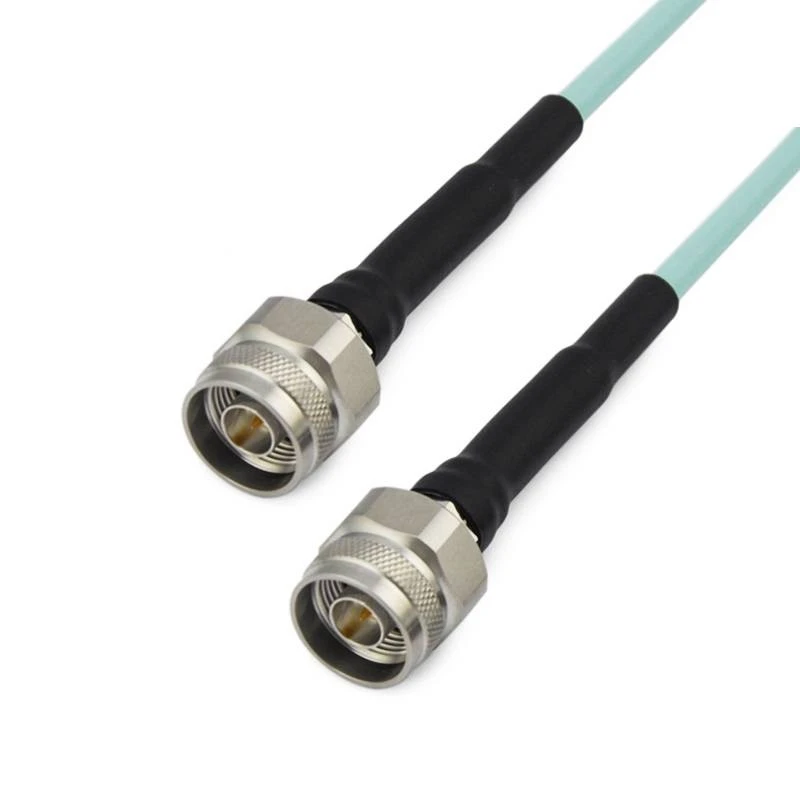

Fra 3- nmnm-xxx |
N gwryw |
N gwryw |
Dc -18 ghz |
1.25 |
|
|

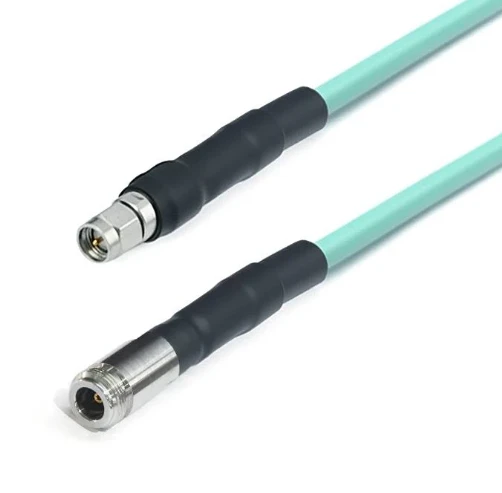

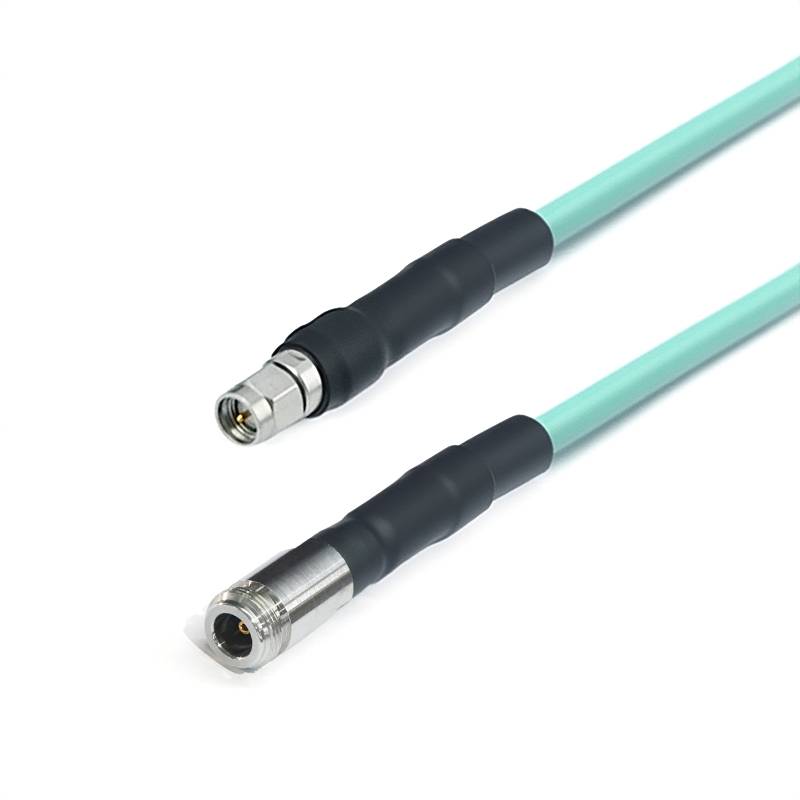

Fra 3- nfsmm-xxx |
N benyw |
Gwryw sma |
Dc -18 ghz |
1.25 |
|
|

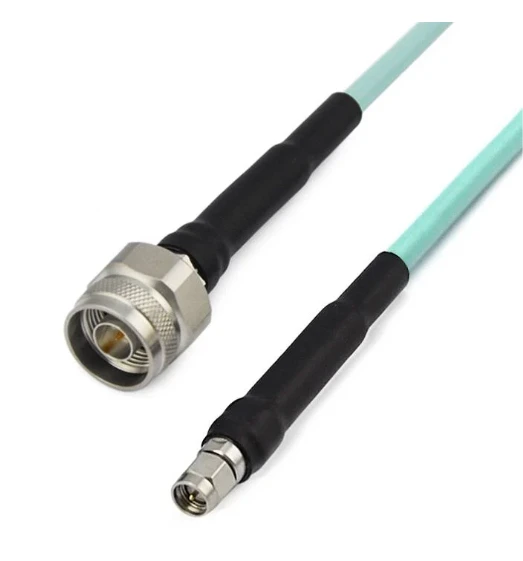

Fra 3- nmsmm-xxx |
N gwryw |
Gwryw sma |
Dc -18 ghz |
1.25 |
|
|

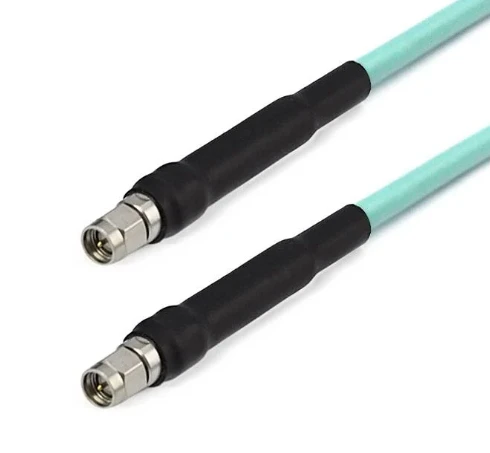

Fra 3- smmsmm-xxx |
Gwryw sma |
Gwryw sma |
Dc -18 ghz |
1.25 |
|
|

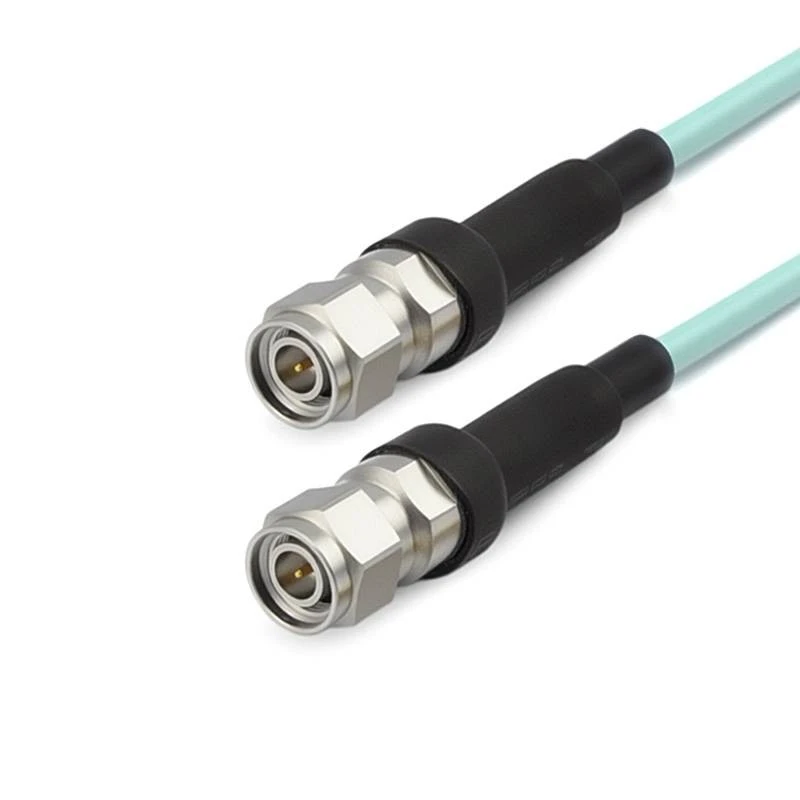

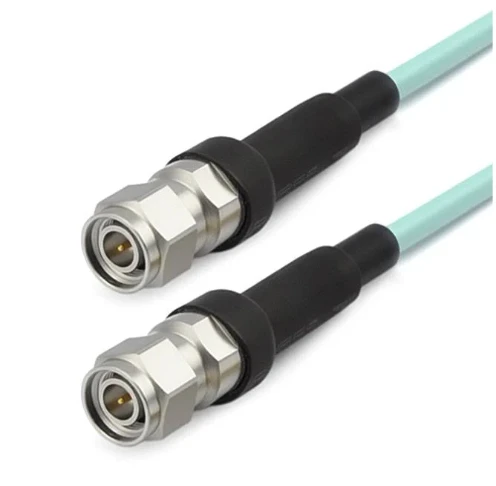

Fra 3- tncmtncm-xxx |
Gwryw tnc |
Gwryw tnc |
Dc -18 ghz |
1.30 |
Tagiau poblogaidd: Cyfres Sefydlog Cyfnod Colled Isel, Gwneuthurwyr Cyfresi Sefydlog Cyfnod Colled Isel UDA, Cyflenwyr, Ffatri
Anfon ymchwiliad
Fe allech Chi Hoffi Hefyd
