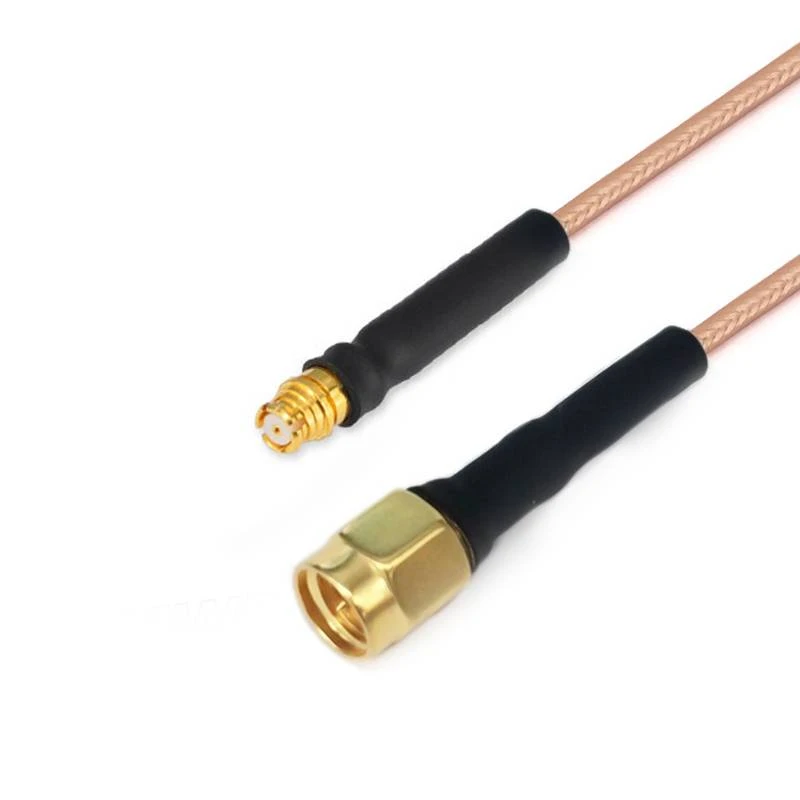

Cynulliadau Cebl Cyfres RG
Mae gwasanaethau cebl amledd isel y gyfres RG (DC {-3 GHz) yn fath o gydrannau cebl gyda senarios perfformiad a chymhwysiad penodol . Mae eu cwmpas amledd yn amlwg yn cynnwys y band DC i 3GHz, gan gyflawni'r gofynion trosglwyddo signal amrywiol o fewn yr ystod amlder} {}}}}}}}}
Disgrifiad
Cyflwyniad Cynnyrch
Mae cynulliadau cebl amledd isel cyfres RG (DC {-3 GHz) yn fath o gydrannau cebl gyda pherfformiad penodol a senarios cymhwysiad . Mae eu cwmpas amledd yn amlwg yn cynnwys y band DC i 3GHz, gan fodloni'r gofynion trosglwyddo signal amrywiol o fewn y cyfresi rG hyn}}}}}}} Rg174, rg316, a rg 223.
Mae ceblau amledd isel y flexirf yn arddangos imiwnedd ymyrraeth electromagnetig rhagorol a hyblygrwydd da . maent yn ysgafn ac yn meddu ar briodweddau fel ymwrthedd tymheredd uchel, ymwrthedd lleithder, ac ymwrthedd cyrydiad {.
Nodweddion strwythur cynnyrch
Mae dargludyddion mewnol ceblau amledd isel cyfres RG yn cael eu gwneud o ddur clad copr wedi'i orchuddio ag arian aml -linyn (SCCs) . Mae'r deunydd hwn nid yn unig yn sicrhau dargludedd a hyblygrwydd trydanol rhagorol ond hefyd yn gwella perfformiad trosglwyddo signal a gwrthiant cyrydiad trwy'r broses blatio arian .
Dielectric:Mae polytetrafluoroethylene solet allwthiol (PTFE) . ptfe yn meddu ar briodweddau inswleiddio trydanol rhagorol, sefydlogrwydd cemegol, ac ymwrthedd tymheredd uchel, a all ynysu'r dargludydd o'r amgylchedd allanol yn effeithiol a lleihau gollyngiadau signal a ymyrraeth .
Tarian:Wedi'i adeiladu gyda chopr platiog arian (SPC) yn plethu . Mae'r haen gysgodi hon i bob pwrpas yn blocio ymyrraeth electromagnetig allanol o dreiddio i du mewn y cebl wrth atal gollyngiadau signal mewnol, gan sicrhau trosglwyddiad signal sefydlog a chyfan {.
Cais Cynnyrch
Maes Electroneg Ddiwydiannol:
Wedi'i gymhwyso i offer awtomeiddio diwydiannol, megis trosglwyddo signal amledd uchel mewn synwyryddion, systemau rheoli diwydiannol, a dyfeisiau monitro, diwallu anghenion rheolaeth manwl uchel a chaffael data mewn amgylcheddau diwydiannol .
Maes Cyfathrebu:
Fe'i defnyddir ar gyfer profi cynhyrchu dyfeisiau cyfathrebu (megis ffonau symudol, modiwlau WiFi, modiwlau GPS, yn ogystal â chysylltiad signal rhwng antenau a modiwlau . Mae'n sicrhau trosglwyddiad signal sefydlog yn y dc -3 band amledd GHz ar gyfer offer cyfathrebu gwifren {2}
Nodiadau Pwysig
1. Ar gyfer gwasanaethau cebl hyd arfer, peidiwch ag anghofio gadael eich gwybodaeth hyd ar y dudalen ddesg dalu;
2. Gellir darparu parau neu grwpiau sy'n cyfateb i gyfnodau i'r holl gynulliadau cebl; Os oes angen i'r ceblau gael eu paru i'r cyfnod, anfonwch e -bost atom: sales@flexirf.com
Data manyleb cynnyrch
|
Chyfluniadau |
|
|
Cysylltydd 1 math |

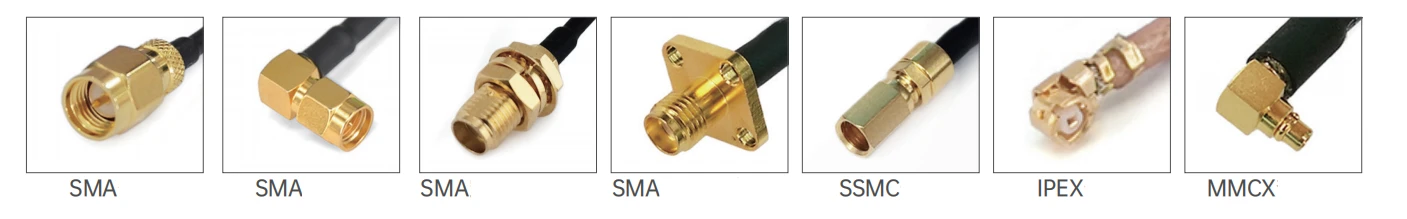

SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Cysylltydd 1 Rhwystr |
50 ohms |
|
Cysylltydd 1 polaredd |
Safonol |
|
Math Cysylltydd 2 |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Cysylltydd 2 Rhwystr |
50 ohms |
|
Cysylltydd 2 polaredd |
Safonol |
|
Dull mowntio cysylltydd |
Neb |
|
Arddull corff cysylltydd |
Ongl syth ac sgwâr |
|
Gwybodaeth Deunyddiau |
|
|
Cyswllt canol |
Platiog aur pres, aur copr beryllium platio aur |
|
Cyswllt Allanol |
Platiog aur pres, aur copr beryllium platiog aur, dur gwrthstaen wedi'i basio |
|
Gorff |
Platiog aur pres, aur copr beryllium, dur gwrthstaen wedi'i basio |
|
Dielectric |
Ptfe |
|
Data Amgylcheddol |
|
|
Amrediad tymheredd |
Gradd -40 i +165 gradd |
|
2011/65/UE (ROHS) |
Chydymffurfiol |
Math o Gynnyrch
|
FRR3/RG316 RG Cyfres Cynulliadau Cable (3GHz) |
||||||
|
|
Diamedr deunydd strwythur (mm) |
|||||
|
1 |
Fewnol |
Dur wedi'i orchuddio â chopr wedi'i blatio |
7x0.17±0.05 |
|||
|
2 |
Ynysyddion |
Ptfe |
1.56±0.05 |
|||
|
3 |
Cysgodi mewnol |
Gwifren gopr wedi'i blatio arian |
1.95±0.05 |
|||
|
4 |
siaced |
Forff |
2.56±0.13 |
|||
| Gwanhau, pŵer (cyflwr prawf ar lefel môr 20 gradd) | |||||
|
Amledd (GHz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
Gwanhau (db/m) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
Pwer (W) |
340 |
170 |
113 |
88 |
68 |
|
Priodweddau trydanol a mecanyddol |
|||||||
|
Amledd (GHz) |
Rhwystriant |
Gyfradd trosglwyddo |
Nghynhwysedd |
Cysgodi |
Tymheredd Gweithredol hystod |
Radiws plygu lleiaf |
Foltedd |
|
3 |
50 |
70% |
94pf/m |
>70db |
Gradd -65 ~ +200 gradd |
15mm |
1200V |
|
Ddelweddwch |
Sku |
Cysylltydd 1 |
Cysylltydd 2 |
Freqency |
Colled Dychwelyd/VSWR |
|
|
Frr 3- smmgpf-xxx |
Gwryw sma |
Menyw GPO |
Dc -3 ghz |
1.25 |
|
|

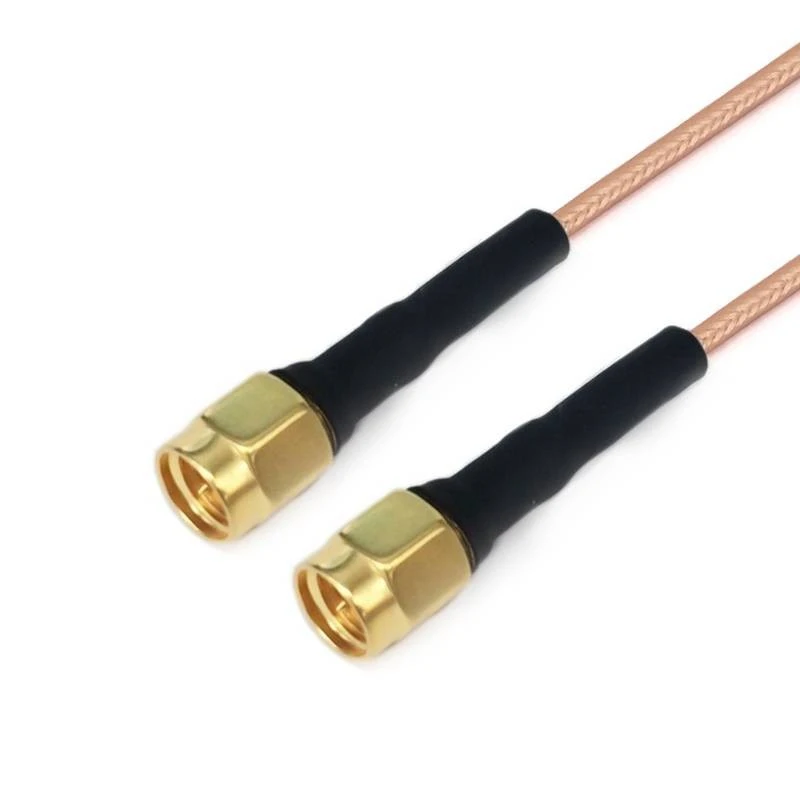

Frr 3- smmsmm-xxx |
Gwryw sma |
Gwryw sma |
Dc -3 ghz |
1.25 |
| FRR8/RG178 RG Cyfres Cynulliadau Cable (3GHz) | ||||
|
|
Diamedr deunydd strwythur (mm) |
|||
|
1 |
Fewnol |
Dur wedi'i orchuddio â chopr wedi'i blatio |
7x0.102±0.05 |
|
|
2 |
Ynysyddion |
Ptfe |
0.86±0.05 |
|
|
3 |
Cysgodi mewnol |
Gwifren gopr wedi'i blatio arian |
1.30±0.05 |
|
|
4 |
siaced |
Forff |
1.86±0.13 |
|
| Gwanhau, pŵer (cyflwr prawf ar lefel môr 20 gradd) | |||||
|
Amledd (GHz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
Gwanhau (db/m) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
Pwer (W) |
340 |
170 |
113 |
88 |
68 |
| Priodweddau trydanol a mecanyddol | |||||||
|
Amledd (GHz) |
Rhwystriant |
Gyfradd trosglwyddo |
Nghynhwysedd |
Cysgodi |
Tymheredd Gweithredol hystod |
Radiws plygu lleiaf |
Foltedd |
|
3 |
50 |
70% |
94pf/m |
>70db |
Gradd -65 ~ +200 gradd |
10mm |
750V |
|
Modelau cyffredin a dangosyddion technegol
|
|||||
|
Ddelweddwch |
Sku |
Cysylltydd 1 |
Cysylltydd 2 |
Freqency |
Colled Dychwelyd/VSWR |
|
|
Frr 8- smmssmcf-xxx |
Gwryw sma |
Benyw SSMC |
Dc -3 ghz |
1.25 |
|
|

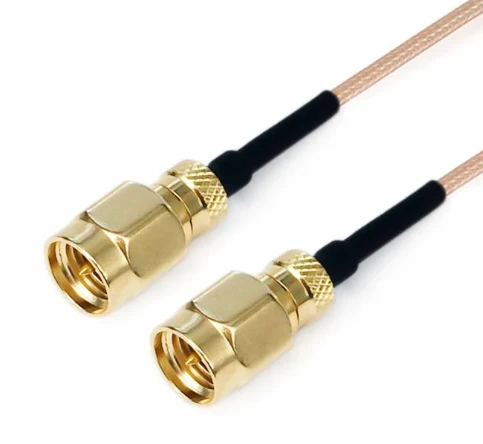

Frr 8- smmsmm-xxx |
Gwryw sma |
Gwryw sma |
Dc -3 ghz |
1.25 |
|
|

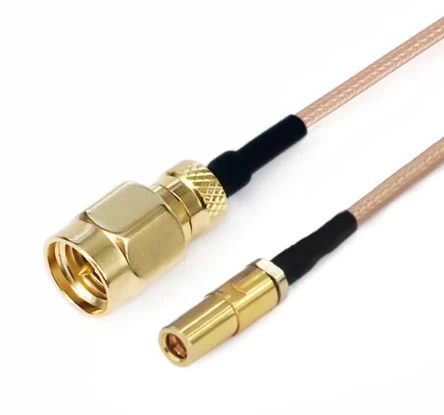

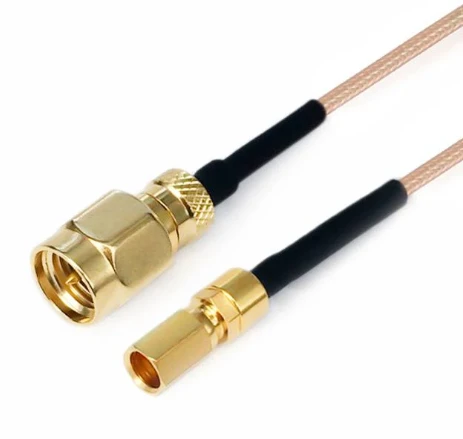

Frr 8- smmssmbf-xxx |
Gwryw sma |
Ssmbf |
Dc -3 ghz |
1.25 |
|
|

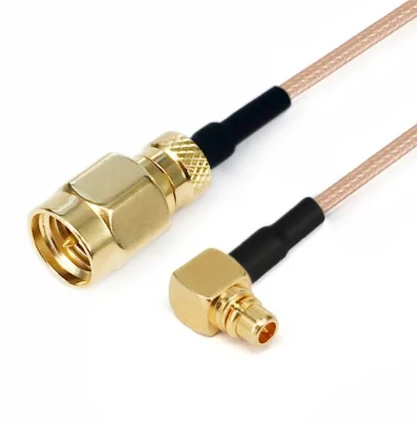

Frr 8- smmmmcxwm-xxx |
Gwryw sma |
Ongl dde gwrywaidd mmcx |
Dc -3 ghz |
1.30 |
|
|

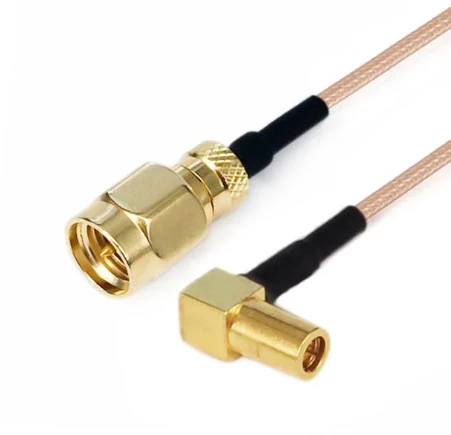

Frr 8- smmssmbwf-xxx |
Gwryw sma |
SSMB Benyw Ongl De |
Dc -3 ghz |
1.30 |
|
|

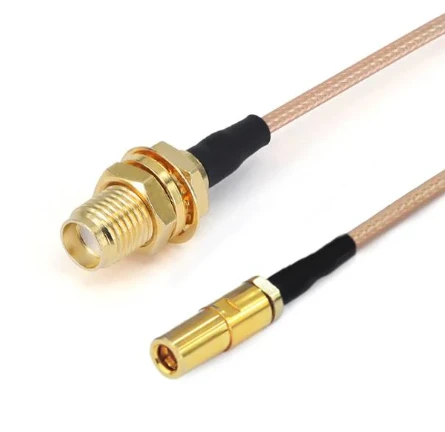

Frr 8- smyfssmbf-xxx |
Mownt swmp -ben benywaidd sma |
Benyw SSMB |
Dc -3 ghz |
1.30 |
|
|

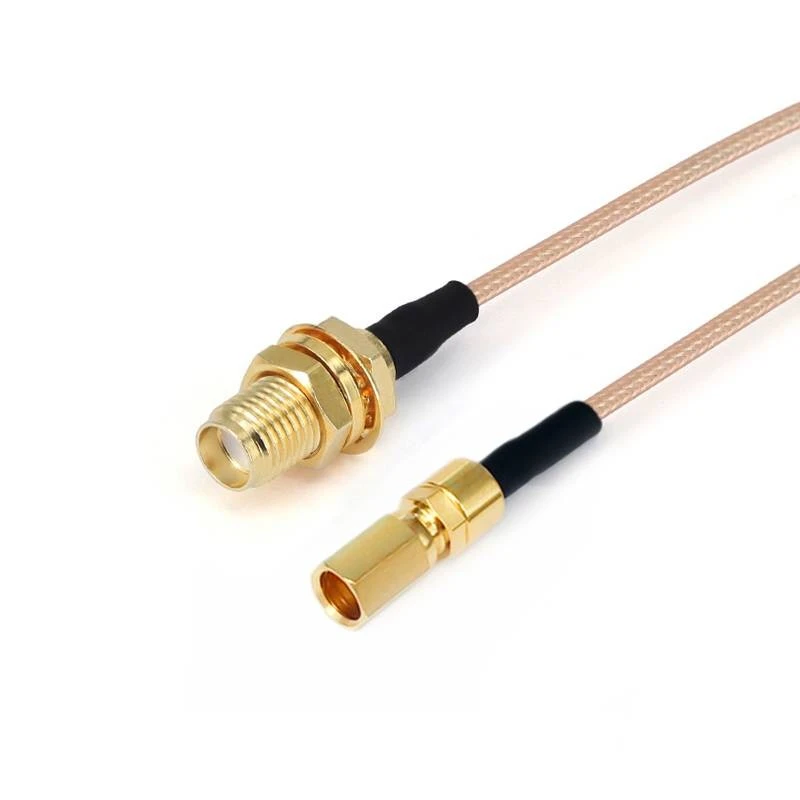

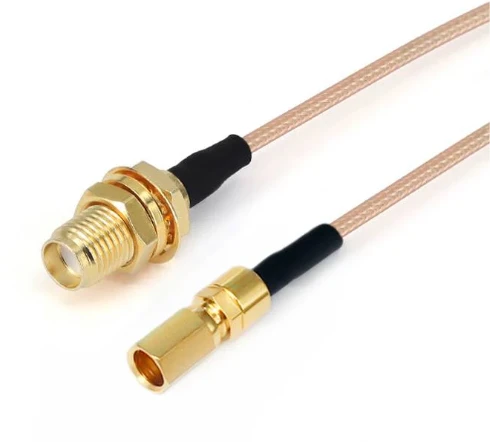

Frr 8- smyfssmcf-xxx |
Mownt swmp -ben benywaidd sma |
Benyw SSMC |
Dc -3 ghz |
1.30 |
|
|

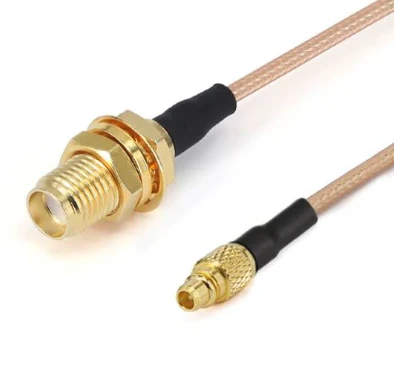

Frr 8- smyfmmcxm-xxx |
Mownt swmp -ben benywaidd sma |
Gwryw mmcx |
Dc -3 ghz |
1.30 |
|
|

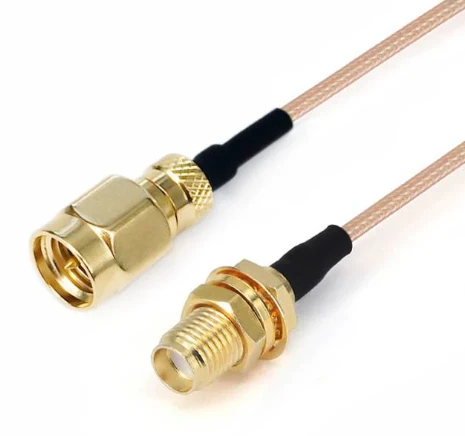

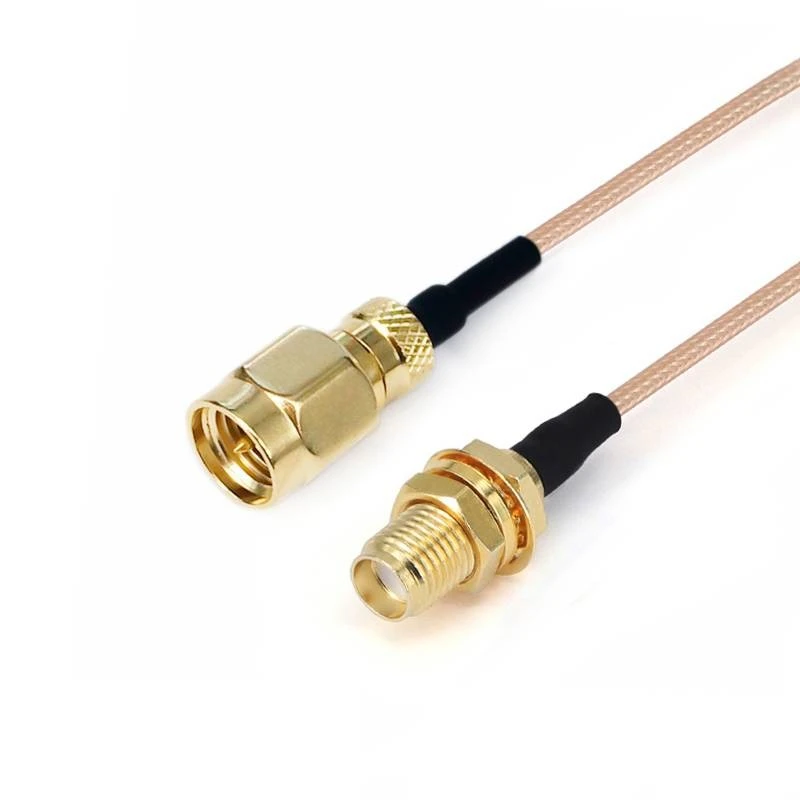

Frr 8- smsmyF-xxx |
Gwryw sma |
Mownt swmp -ben benywaidd sma |
Dc -3 ghz |
1.30 |
|
|

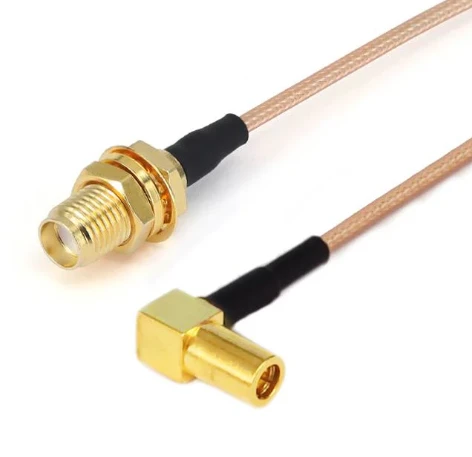

Frr 8- smyfssmbwf-xxx |
Mownt swmp -ben benywaidd sma |
SSMB Benyw Ongl De |
Dc -3 ghz |
1.30 |
|
|

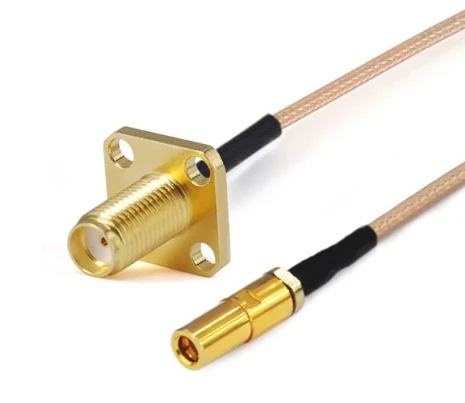

Frr 8- smffssmbf-xxx |
Benyw SMA gyda fflans 4 twll |
Benyw SSMB |
Dc -3 ghz |
1.30 |
|
|

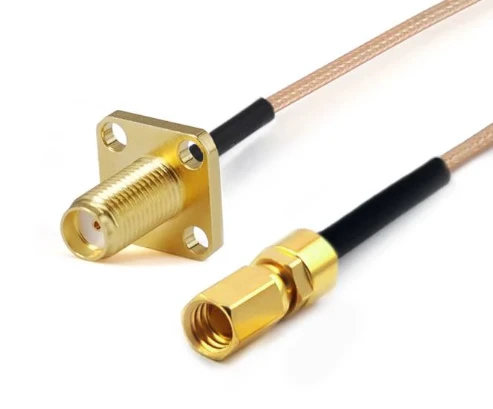

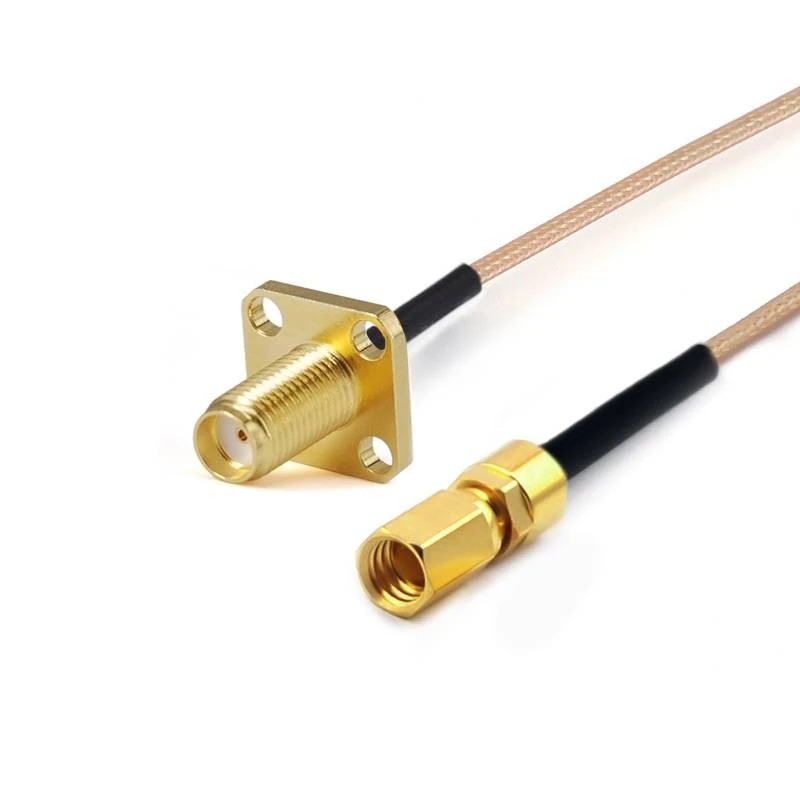

Frr 8- smffssmcf-xxx |
Benyw SMA gyda fflans 4 twll |
Benyw SSMC |
Dc -3 ghz |
1.30 |
|
|

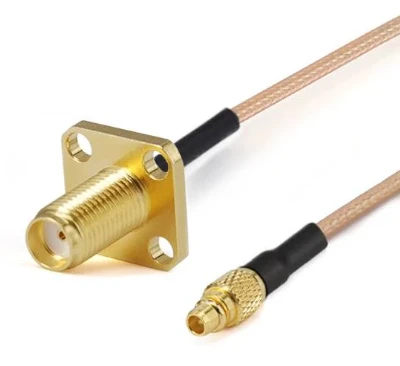

Frr 8- smffmmcxm-xxx |
Benyw SMA gyda fflans 4 twll |
Gwryw mmcx |
Dc -3 ghz |
1.30 |
|
|

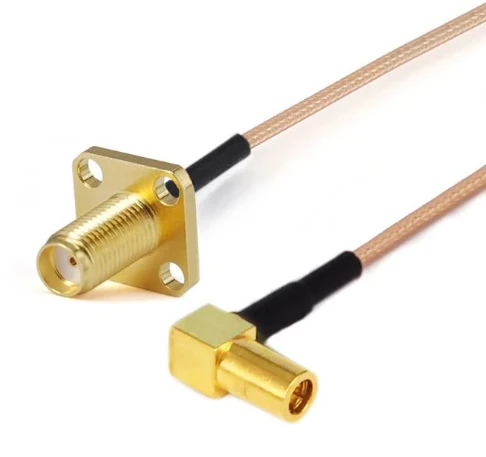

Frr 8- smffssmbwf-xxx |
Benyw SMA gyda fflans 4 twll |
SSMB Benyw Ongl De |
Dc -3 ghz |
1.30 |
|
|

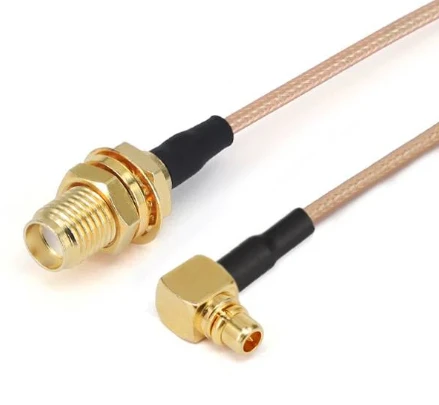

Frr 8- smyfmmcxwm-xxx |
Mownt swmp -ben benywaidd sma |
Ongl dde gwrywaidd mmcx |
Dc -3 ghz |
1.30 |
|
|

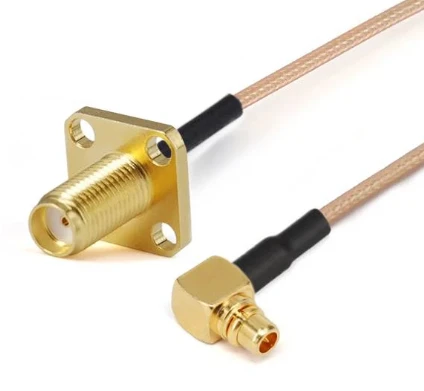

Frr 8- smffmmcxwm-xxx |
Benyw SMA gyda fflans 4 twll |
Ongl dde gwrywaidd mmcx |
Dc -3 ghz |
1.30 |
