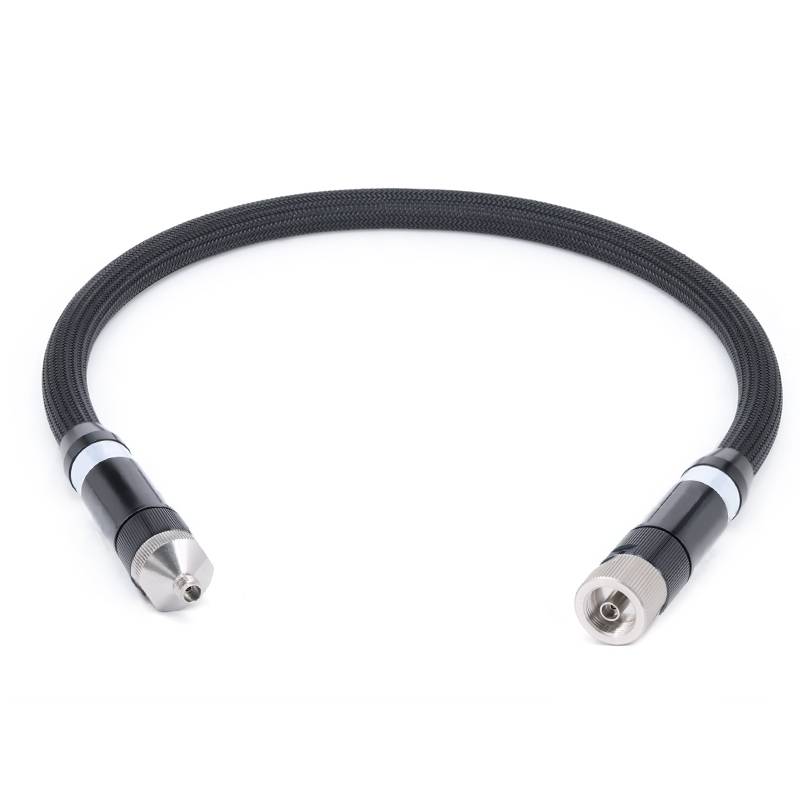

Pam mae ceblau prawf Dadansoddwr Rhwydwaith Fector (VNA) yn aml yn ddrud



Mae cost uchel ceblau Prawf Dadansoddwr Rhwydwaith Fector (VNA) yn deillio o'u gofynion perfformiad llym, deunyddiau arbenigol, prosesau gweithgynhyrchu manwl gywirdeb, a rheoli ansawdd caeth, ymhlith ffactorau eraill. Dyma ddadansoddiad manwl o'r ffactorau allweddol sy'n gyrru eu cost uchel:

1. Gofynion Mynegai Perfformiad Uchel iawn

Mae ceblau prawf VNA yn gweithredu mewn ystodau amledd uchel (yn nodweddiadol o MHz i gannoedd o GHz) a rhaid iddynt gynnal cyfanrwydd signal uchel iawn i sicrhau mesur paramedrau fel paramedrau S yn gywir, colli mewnosod, colli dychwelyd, a sefydlogrwydd cyfnod.

Mae'r gofynion perfformiad allweddol yn cynnwys:

Colli mewnosod isel: Mewn bandiau amledd uchel (ee,> 18 GHz), gall hyd yn oed mân golledion gwrthiannol neu dielectrig ymyrryd â chanlyniadau mesur. Mae angen i geblau ddefnyddio dargludyddion gwrthiant isel a dielectrics colled isel i leihau colledion.

Colled Dychwelyd Uchel (paru rhwystriant): Mae mesuriadau VNA yn hynod sensitif i adlewyrchiadau signal. Rhaid i geblau gynnal rhwystredd nodweddiadol manwl gywir (fel arfer 5 0 ω) heb fawr o amrywiad ar draws yr hyd ac ystod amledd cyfan. Bydd unrhyw gamgymhariad rhwystriant yn cyflwyno gwallau, felly mae'n rhaid i oddefiadau dimensiwn dargludyddion a dielectrics gyrraedd lefel y micromedr (± 0.001 modfedd yn nodweddiadol).

Sefydlogrwydd cyfnod: Rhaid i sifftiau cyfnod a achosir gan symud cebl (fel plygu) neu newidiadau tymheredd fod yn ddibwys. Mae hyn yn gofyn am ddyluniadau arbennig (fel dargludyddion mewnol clwyf hela) i sefydlogi'r cyfnod, a thrwy hynny gynyddu cymhlethdod.

Ymyrraeth Electromagnetig (EMI)\/Ymyrraeth Amledd Radio (RFI) Tarian: Er mwyn atal ymyrraeth allanol a gollyngiadau signal, mae ceblau yn cyflogi cysgodi aml-haen (megis braid copr + ffoil alwminiwm + polymer dargludol), sy'n cynyddu costau deunydd a llafur.



2. Deunyddiau Arbenigol

Dewisir y deunyddiau a ddefnyddir mewn ceblau VNA yn ofalus i fodloni gofynion perfformiad a sefydlogrwydd amledd uchel:

Ddargludyddion: Defnyddir copr purdeb uchel heb ocsigen neu gopr platiog arian\/aur-plated i leihau colledion effaith croen ar amleddau uchel. Defnyddir platio aur (costus ond gwrthsefyll cyrydiad iawn) yn aml ar gyfer cysylltwyr a dargludyddion mewnol.

Dielectrics: Mae angen dielectrics colled isel, hynod sefydlog fel PTFE estynedig. Mae gan y deunyddiau hyn gysonyn dielectrig isel a sefydlog (εr), a all gynnal sefydlogrwydd rhwystriant gyda newidiadau mewn tymheredd ac amlder, ond maent yn ddrud ac yn anodd eu prosesu.

Gwain: Defnyddir deunyddiau gwydn ond hyblyg (fel fflworopolymerau, polywrethan, neu blethi neilon) i wrthsefyll straen mecanyddol (plygu, sgrafelliad) a thymheredd eithafol (-55 gradd i +150 gradd). Mae'r deunyddiau hyn yn llawer mwy costus na PVC cyffredin.



3. Gweithgynhyrchu a Dylunio Prosesau Precision

Mae angen manwl gywirdeb ar lefel micromedr ar ddylunio a chynhyrchu ceblau VNA:

Goddefiannau dimensiwn: Rhaid i geometregau dargludyddion mewnol, dielectrics a thariannau allanol fod yn unffurf er mwyn osgoi newidiadau rhwystriant. Er enghraifft, mae angen rheoli crynodiad dargludyddion mewnol ac allanol (i atal myfyrdodau a achosir gan ecsentrigrwydd) o fewn yr ystod micromedr.

Strwythurau cymhleth: Mae llawer o geblau amledd uchel yn mabwysiadu dyluniadau datblygedig, megis 塑形 strwythurau ar gyfer sefydlogrwydd cyfnod a PTFE dwysedd isel i leihau pwysau a cholled.

Cynulliad Llawlyfr Preswaith Uchel: Efallai y bydd angen cynulliad â llaw a difa chwilod ar gydrannau hanfodol ceblau amledd uwch-uchel (fel cysylltwyr) i fodloni manylebau, sy'n cynyddu costau llafur.



4. Cysylltwyr perfformiad uchel

Mae cysylltwyr yn rhan hanfodol o geblau VNA, a gall cysylltwyr sy'n perfformio'n wael fod yn brif ffynhonnell gwallau mesur. Mae angen:

Peiriannu manwl: Mae cysylltwyr (fel SMA, 3.5 mm, 2.4 mm, 1.85 mm) wedi'u peiriannu o gopr pres gradd uchel neu beryllium (sydd ag eiddo tebyg i'r gwanwyn) gyda goddefiannau wedi'u rheoli o fewn ± 0. 0001 modfedd.

Triniaeth platio: Mae platio aur neu rhodiwm (5-50 microinhes o drwch) yn sicrhau ymwrthedd cyswllt isel, ymwrthedd cyrydiad, a pherfformiad paru ailadroddadwy (yn hanfodol ar gyfer graddnodi).

Profi a Gwirio: Mae angen profi pob cysylltydd am gymhareb tonnau sefyll foltedd (VSWR), colli mewnosod, a gwydnwch mecanyddol (miloedd o gylchoedd mewnosod\/echdynnu), sy'n cynyddu'r amser cynhyrchu.



5. Gwydnwch amgylcheddol

Mae angen i geblau VNA wrthsefyll amodau garw mewn profion labordy, ffatri neu faes:

Hyblygrwydd a chadernid: Rhaid iddynt wrthsefyll plygu, troelli a sgrafellu dro ar ôl tro heb ddiraddio mewn perfformiad. Mae hyn yn gofyn am ddyluniadau cymorth mewnol gwell a gorchuddio gwydn.

Tymheredd a Gwrthiant y Tywydd: Rhaid i ddeunyddiau aros yn sefydlog o dan amrediad tymheredd eang, amgylcheddau llaith, ac amlygiad i gemegau (megis olewau a thoddyddion). Felly, defnyddir plastigau peirianneg drud ac elastomers
