Y gwahaniaethau rhwng defnyddio deuod pin i reoli foltedd a defnyddio rhyngwyneb pin d-sub 9- i reoli switsh mecanyddol RF

Mae'r gwahaniaethau rhwng defnyddio deuod pin ar gyfer rheoli foltedd a defnyddio rhyngwyneb pin d-sub 9- i reoli switsh mecanyddol RF yn cael eu hadlewyrchu mewn sawl agwedd, gan gynnwys egwyddorion gweithio, dangosyddion perfformiad, a chymwysiadau ymarferol . Dyma ddadansoddiad manwl: mae dadansoddiad manwl:



1. Egwyddorion gweithio

Rheoli Deuod Pin:
Mae deuod pin yn ddyfais lled -ddargludyddion gyda strwythur pin . Mae'n modiwleiddio trosglwyddiad signalau RF trwy newid dargludedd yr haen gynhenid (i) trwy foltedd gogwydd DC .

Rhagfarn ymlaen: Yn lleihau gwrthiant yr haen I, gan ganiatáu i signalau RF basio heb lawer o golled .

Rhagfarn Gwrthdroi: Yn ehangu'r rhanbarth disbyddu, gan rwystro signalau rf .
Mae'r switsh electronig hwn yn ddyfais cyflwr solid, gan gyflawni cyflymderau newid o nanosecondau i ficrosecondau yn dibynnu ar lefelau foltedd .

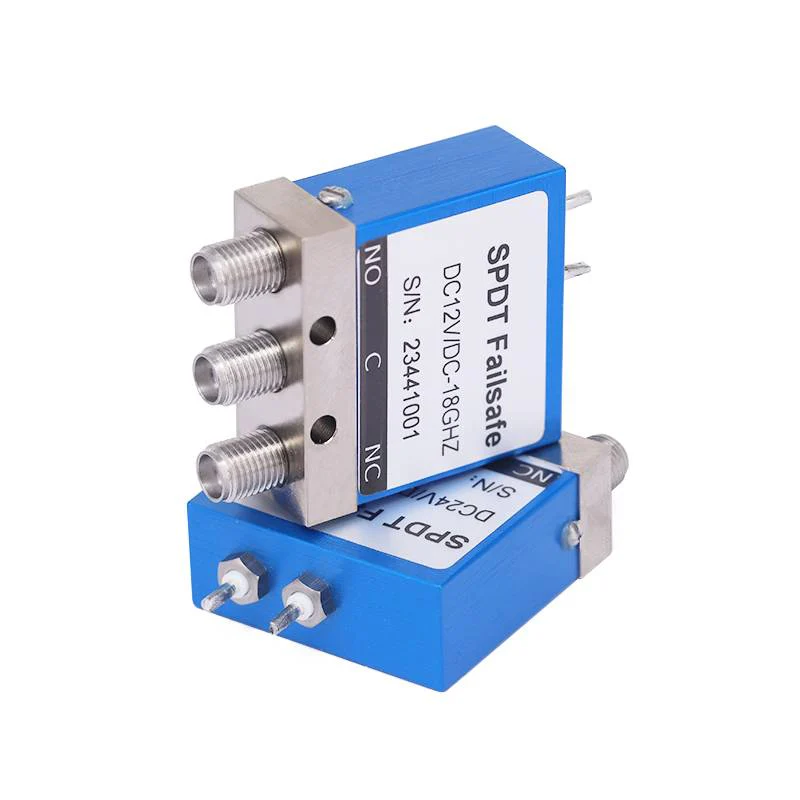

D-sub 9- pin + switsh mecanyddol:
Mae'r rhyngwyneb pin d-sub 9- (fel y cysylltydd de -9) fel arfer yn trosglwyddo signalau rheoli digidol (e . g ., rhesymeg ttl) i yrru'r switsh mecanyddol {}} switsh} Cylchdaith Gyrru (fel ras gyfnewid neu transistor) i drosi signalau rhesymeg pŵer isel yn fudiant mecanyddol .



2. Dangosyddion perfformiad

Cyflymder newid
Mae gan ddeuodau pin gyflymder newid nanosecondau i ficrosecondau, sy'n addas ar gyfer cymwysiadau amledd uchel fel 5G a radar;
Oherwydd symudiad corfforol, mae switshis mecanyddol yn gweithredu ar gyflymder milieiliadau ac nid ydynt yn addas ar gyfer newid signal cyflym .

Colli mewnosod ac unigedd

Deuodau pin: Mae'r golled mewnosod fel arfer yn 0 . 5–2 dB yn y wladwriaeth, yn dibynnu ar amlder a gogwydd . yr unigedd yw 20-60 dB mewn gogwydd gwrthdroi ond mae'n lleihau ar amleddau uchel {{7} Gall y dyluniad anlinoledd pin, y dyluniad cenhedlaeth.

D-sub 9- pin + switshis mecanyddol: Mae'r golled mewnosod yn hynod isel (0 . 1–1 . 5 db) dros fand amledd eang . Mae'r unigedd yn rhagorol (60–100 dB), sy'n hanfodol ar gyfer derbynyddion pŵer uchel neu sensitif. Nid oes ystumiad harmonig oherwydd gweithrediad mecanyddol yn unig.



3. Capasiti trin pŵer

Gall deuodau pin drin hyd at gilowat o bŵer mewn cymwysiadau pylsog (fel radar) gyda rheolaeth thermol yn iawn, ond mae eu pŵer tonnau parhaus (CW) wedi'i gyfyngu gan hunan-wresogi .
Mae switshis mecanyddol yn perfformio'n dda mewn senarios tonnau parhaus pŵer uchel (fel trosglwyddyddion darlledu) gyda phŵer sydd â sgôr o hyd at ddegau o gilowat .



4. Dibynadwyedd a hyd oes

Deuodau pin:
Nid oes ganddynt unrhyw rannau symudol, gallant gyflawni mwy na 10^9 gweithrediad, ac mae ganddynt wrthwynebiad dirgryniad cryf .
Maent yn agored i straen thermol, ac mae eu hoes yn dibynnu ar y cylch dyletswydd a'r amodau oeri .

Switshis mecanyddol:
Mae eu hoes yn gyfyngedig (10^5–10^6 gweithrediad) oherwydd gwisgo cyswllt .
Maent yn sensitif i siociau corfforol a dirgryniadau, sy'n lleihau eu dibynadwyedd mewn amgylcheddau garw .
