Pawb Am Gysylltwyr SMA



Mae'r cysylltydd SMA yn gysylltydd cyfechelog RF a ddefnyddir yn helaeth, sy'n enwog am ei berfformiad uchel a'i amlochredd . Fe'i datblygwyd gan Bendix scintilla yn y 1950au, ac mae'r enw "SMA" yn sefyll am fersiwn subminiature A {{2} Mae Rôl yn cael ei ddylunio i wneud amgylcheddau uchel mewn gweithgaredd mewn gweithgar signalau .



1. Prif nodweddion cysylltwyr SMA

Maint: Mae gan gysylltwyr SMA strwythur cryno gyda diamedr dargludydd allanol o 0 . 141 modfedd, gan eu gwneud yn addas ar gyfer cymwysiadau sydd â lle cyfyngedig.

Ystod Amledd: Maent fel arfer yn gweithredu hyd at 18 GHz, er y gall rhai fersiynau perfformiad uchel gyrraedd 26 . 5 GHz neu hyd yn oed yn uwch.

Rhwystr: Mae'r mwyafrif o gysylltwyr SMA yn 50 ohms, sef y cyfluniad safonol ar gyfer systemau RF a microdon .

Mecanwaith cyplu: yn mabwysiadu dyluniad cyplu wedi'i edau gyda 1/4 modfedd, 36 edefyn y fodfedd unc edafedd, gan sicrhau cysylltiad cadarn a sefydlog ag ymwrthedd dirgryniad cryf .

Deunyddiau SMA a phrosesau triniaeth arwyneb

Mae'r gragen fel arfer yn cael ei gwneud o bres a dur gwrthstaen, a gellir ei phlatio (fel nicel, aur) i wella ymwrthedd cyrydiad a dargludedd .

Gall dargludydd y ganolfan fod yn gopr, pres, neu gopr beryllium, gydag arwyneb platiog aur i gyflawni'r trosglwyddiad signal gorau posibl .

Cymhareb tonnau sefyll foltedd (VSWR): Mae gan gysylltwyr SMA o ansawdd uchel VSWR isel (yn nodweddiadol islaw 1 . 2: 1 o dan 12 GHz), sy'n golygu trosglwyddo signal effeithlon heb lawer o adlewyrchiad.



2. Mathau o gysylltwyr SMA

Mae cysylltwyr SMA yn dod mewn gwahanol gyfluniadau i weddu i wahanol gymwysiadau:

Yn ôl y mathau o borthladdoedd, gellir eu rhannu yn: SMA porthladd safonol, SMA cysylltiedig cyflym, a gwrthdroi polaredd SMA .

Yn ôl arddulliau strwythurol, gellir eu rhannu'n fathau syth ac ongl dde . Defnyddir cysylltwyr syth ar gyfer cysylltiadau cyfres, tra bod y mathau ongl dde yn addas ar gyfer lleoedd tynn . Gall y dyluniad plygu gradd 90- arbed gofod neu leihau tensiwn cebl.

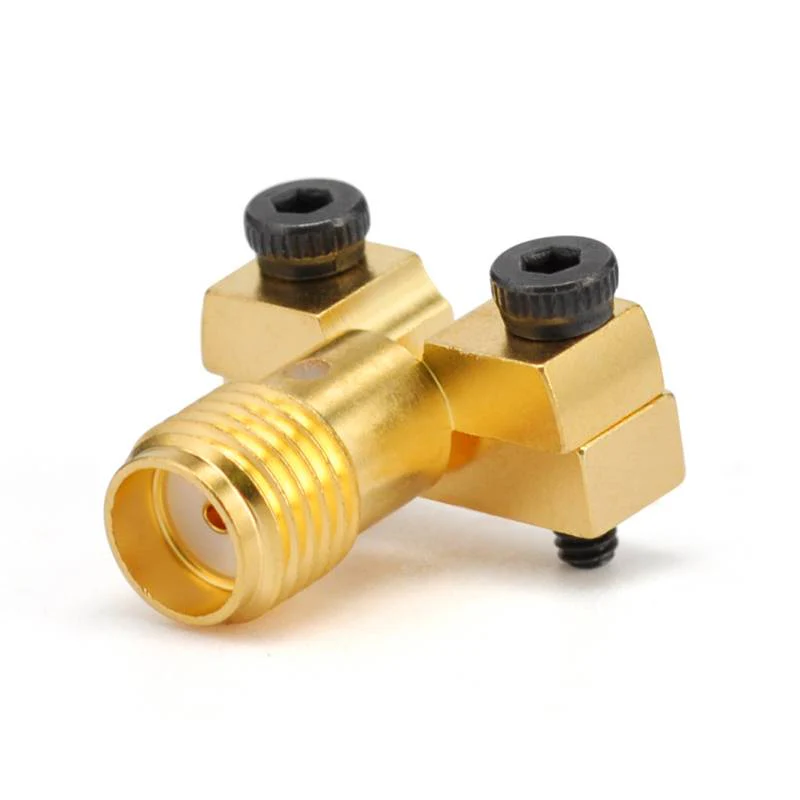

Yn ôl dulliau gosod, gellir eu rhannu'n fathau rheolaidd a phanel-mowntio {. Mae cysylltwyr mowntio panel wedi'u cynllunio i'w gosod ar baneli neu amgaeadau, gyda gwahanol fathau fel {2- flanges twll, {{{4} 5 fflamau hole, a rownd}}}}}}}}}}}}}}}}}}}}}}}}.



3. Defnyddiau cyffredin o SMA

Yn y maes telathrebu, defnyddir cysylltwyr SMA yn helaeth mewn gorsafoedd sylfaen ffôn symudol, systemau lloeren, ac offer cyfathrebu diwifr .

Mewn offer prawf, fe'u defnyddir mewn dyfeisiau profi fel osgilosgopau, dadansoddwyr rhwydwaith, a generaduron signal .

Mewn systemau antena, defnyddir cysylltwyr SMA yn aml i gysylltu antenau mewn systemau diwifr .

Mewn cylchedau RF, fe'u ceir mewn llawer o ddyfeisiau RF fel chwyddseinyddion, hidlwyr, a chymysgwyr .

Nodiadau



4. Capasiti trin pŵer:

Er bod cysylltwyr SMA yn addas ar gyfer systemau RF pŵer isel a phwer canolig, efallai na fyddant yn addas ar gyfer cymwysiadau pŵer uchel . ar gyfer senarios pŵer uwch, gall cysylltwyr eraill fel n-math neu 7/{16- math fod yn fwy priodol {.

Gwydnwch mecanyddol: O'i gymharu â rhai cysylltwyr mwy, mae cysylltwyr SMA yn gymharol fregus, yn enwedig o ran aliniad pin a gwrthsefyll straen mecanyddol . Felly, dylid cymryd gofal ychwanegol wrth drin a gosod .



Cydnawsedd: Wrth ddewis cysylltwyr SMA, gwnewch yn siŵr bod y cysylltwyr gwrywaidd a benywaidd yn cyfateb o ran maint edau a rhwystriant i sicrhau cysylltiad da . Gallant hefyd fod yn rhyng -gysylltiedig â 2 . 92mm a 3.5mm porthladdoedd.
