egwyddor waith antena corn

1. Strwythur sylfaenol

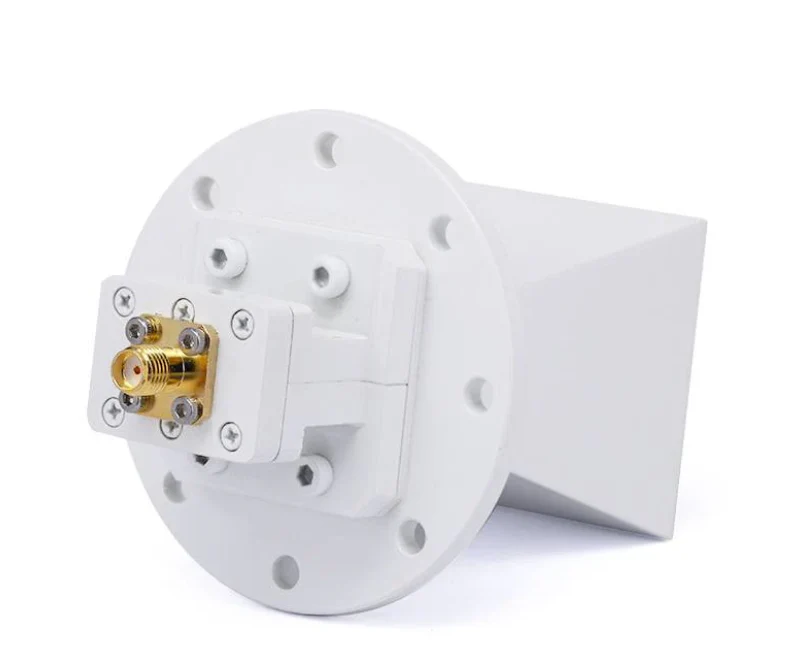

Mae antena corn fel arfer yn cynnwys strwythur dargludol ar ffurf corn, gyda'r pen llydan yn wynebu tuag allan a'r pen cul wedi'i gysylltu â'r ffynhonnell borthiant . gall siâp y corn fod yn betryal, yn gylchol neu ffurfiau eraill, yn dibynnu ar y gofynion dylunio {{1}

2. Egwyddor Weithio

Mae egwyddor weithredol antena corn yn seiliedig ar luosogi ac ymbelydredd tonnau electromagnetig trwy donnau tonnau:

Ffynhonnell Bwydo: Mae ffynhonnell borthiant antena corn fel arfer yn llinell drosglwyddo tonnau neu ficrodon sy'n cyflenwi'r signal tonnau electromagnetig i'r pen cul (a elwir yn "geg corn") y corn .

Swyddogaeth tonnau: Mae pen cul y corn fel arfer wedi'i gysylltu â thonnau tonnau, sy'n diwb dargludol sy'n arwain signalau amledd uchel . Mae'r tonnau tonnau yn trosglwyddo'r don electromagnetig i agoriad y corn {{{2}

Proses ymbelydredd: Pan fydd y don electromagnetig yn mynd i mewn i ben cul y corn, mae meysydd trydan a magnetig y signal yn dechrau ehangu . Mae siâp y corn yn trawsnewid y don electromagnetig sy'n dod i mewn yn donnau sy'n pelydru sy'n lluosogi yn y gofod {.

Phatrwm: Mae patrwm ymbelydredd yr antena corn yn gymharol unffurf, gyda chyfeiriadedd da . mae'r signal yn pelydru o agoriad y corn, gan ffurfio trawst conigol yn nodweddiadol .

3. Manteision

Ennill Uchel: Oherwydd ei gyfeiriadedd cryf, gall yr antena corn ganolbwyntio signalau, gan gynyddu'r enillion .

Lled band eang: Mae gan yr antena corn ymateb amledd eang, sy'n ei gwneud yn addas ar gyfer signalau ar draws amryw ystodau amledd .

Strwythur syml: Mae gan yr antena corn ddyluniad syml, mae'n hawdd ei gynhyrchu, a gall drin lefelau pŵer cymharol uchel .

4. Ngheisiadau

Defnyddir antenau corn yn helaeth yn:

Cyfathrebu Microdon a RF

Systemau Radar

Cyfathrebu lloeren

Offerynnau Mesur Electronig

Arsylwadau seryddiaeth radio

I grynhoi, mae'r antena corn yn gweithio trwy drawsnewid y tonnau electromagnetig o donnau tonnau yn donnau pelydrol yn y gofod, gan ddarparu enillion uchel a chyfeiriadedd cryf . Fe'i defnyddir mewn cymwysiadau trosglwyddo signal amledd uchel {{{2}
