Cysylltwyr Terfynell

Mae gan y cysylltwyr terfynol hyn berfformiad rhagorol. Gall drosglwyddo signalau yn effeithlon ar draws y band amledd RF ultra -eang o DC ~ 110GHz, gan ddiogelu cyfanrwydd signal i raddau helaeth a lleihau gwanhau a myfyrio signal yn sylweddol. Mae'n cynnwys dirgryniad rhagorol ac ymwrthedd sioc, gan ei alluogi i drin amgylcheddau cymhleth a llym yn rhwydd. Ar ben hynny, gall wrthsefyll nifer o fewnosodiadau a symudiadau, gan sicrhau cysylltiadau dibynadwyedd uchel.

Mae'n rhagori mewn cyfleustra cynnal a chadw, gan ganiatáu ar gyfer amnewid syml a dadosod ac atgyweirio hawdd. Gyda rhwystriant paru a ddefnyddir yn gyffredin o 50 ohms, mae ganddo golled mewnosod isel, gan leihau colli egni signal i bob pwrpas. Mae'n cynnig ystod amrywiol o fathau o borthladdoedd, gan gynnwys SMA, 2.92mm, 2.4mm, GPO (SMP), GPPO (Mini-SMP) ac ati, gan alluogi addasu hyblyg i ofynion amrywiol ddyfeisiau a systemau RF.

Mae cysylltwyr terfynell yn cynnwys dyluniad syth trwy ddyluniad yn bennaf. Serch hynny, mae is -set o'r cysylltwyr hyn yn dod i gyfluniad ongl 90 gradd, gan gynnig hyblygrwydd i fodloni amrywiol ofynion gosod.

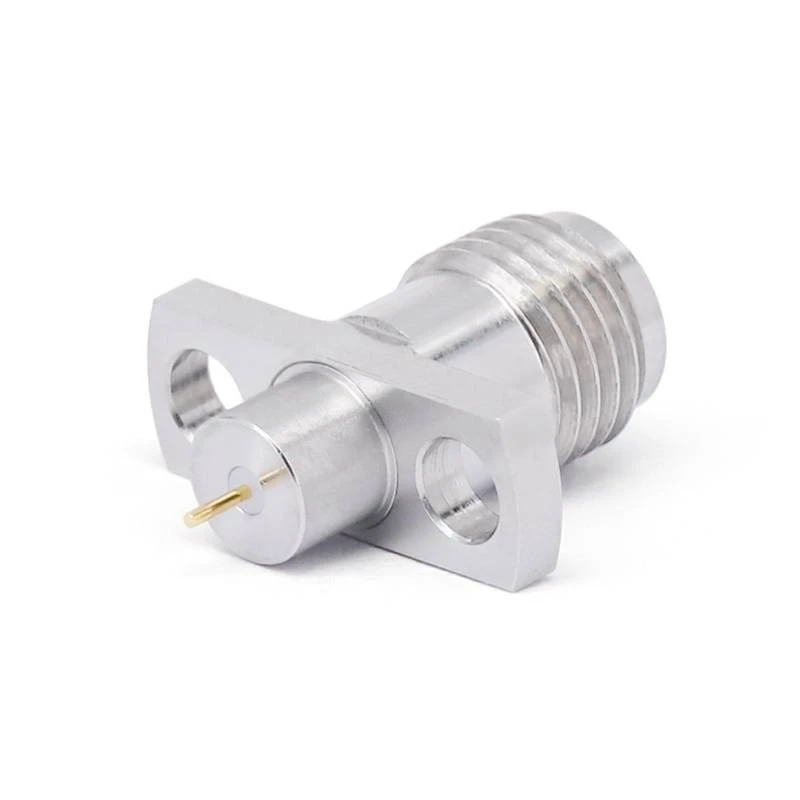

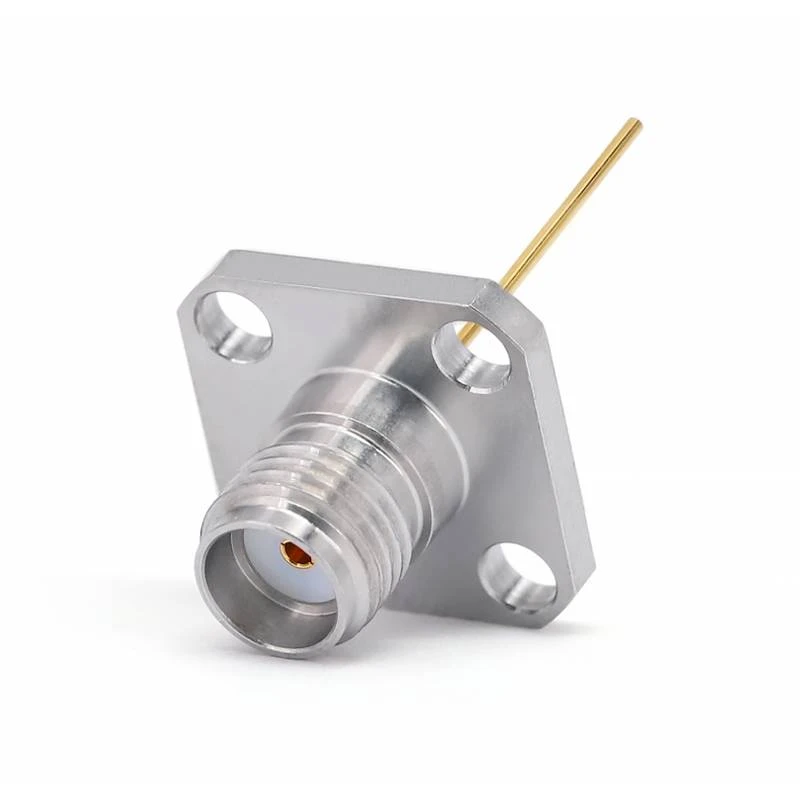

O ran gosod, mae amrywiaeth o opsiynau ar gael. Mae'r flanges mowntio yn cynnwys twll 4 - a chyfluniadau twll 2 -, gan alluogi atodiad diogel mewn gwahanol setiau. Yn ogystal, mae cysylltwyr terfynol â rhyngwynebau edafedd allanol yn darparu cysylltiadau dibynadwy a gosod hawdd.

O ran rhyngwyneb â chaeau neu geudodau, mae cysylltwyr terfynol yn cefnogi tri dull trosglwyddo penodol. Mae'r dull treiddiad aer - wal dielectrig yn sicrhau trosglwyddiad signal yn effeithlon heb fawr o ymyrraeth. Mae'r opsiwn inswleiddio - wal dielectrig - treiddiad yn cynnig ynysu trydanol gwell, sy'n addas ar gyfer cymwysiadau sydd angen inswleiddio llym. Mae'r dull treiddiad metel - wal dielectrig yn darparu cysgodi uwchraddol a chadernid mecanyddol, yn ddelfrydol ar gyfer perfformiad uchel ac amgylcheddau garw.

Gyda'u perfformiad rhagorol, defnyddir y cysylltwyr terfynol hyn yn helaeth ym maes seilwaith cyfathrebu ac maent yn gydrannau allweddol anhepgor gorsafoedd sylfaen, offer cyfathrebu lloeren, a systemau Rhwydwaith Ardal Leol Di -wifr (WLAN). Yn systemau transceiver amrywiol ddyfeisiau, gallant gyfateb yn effeithlon â chydrannau RF fel antenau a modiwlau transceiver amrywiol, gan sicrhau mewnbwn ac allbwn cywir signalau RF a chyfrannu at weithrediad sefydlog ac effeithlon y cyswllt cyfathrebu cyfan.

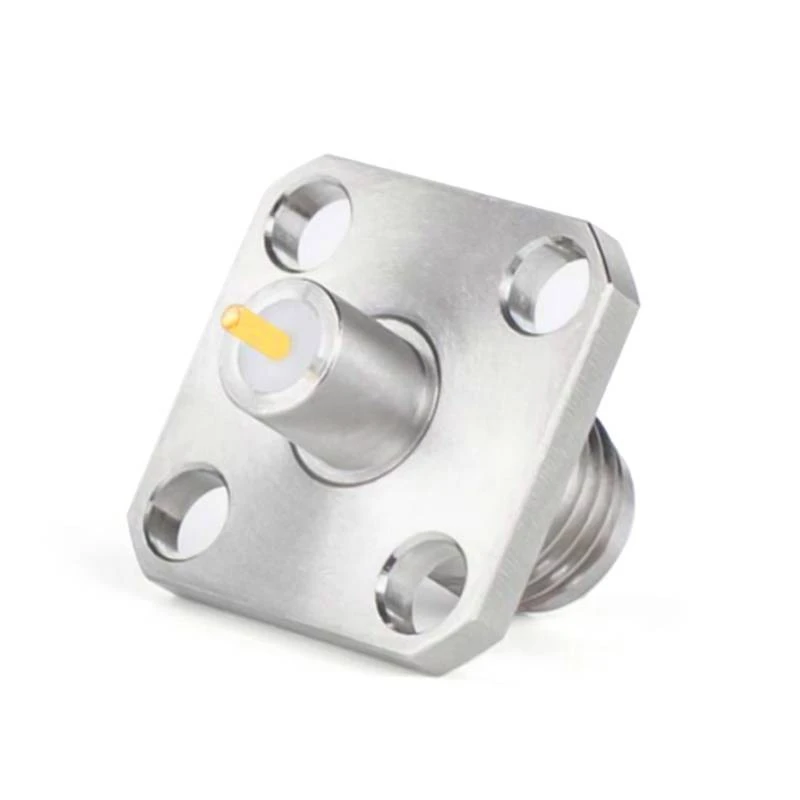

Cysylltwyr Terfynell SMA
Swyddi	Amledd	Pin l	Pin	Vswr	Gosodiadau

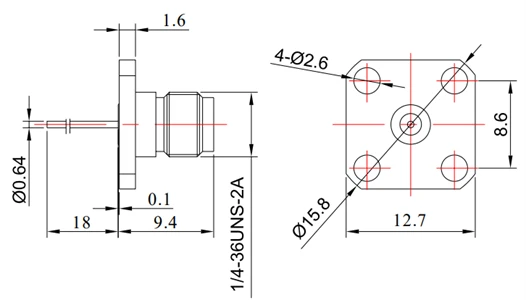

Fr 2- sma-kfd0110	DC - 26. 5GHz	18mm	0. 64mm	1.15	Cloi sgriwiau

Swyddi	Amledd	Pin l	Pin	Cyswllt D.	Vswr	Gosodiadau
Fr 2- sma-kfd0101	DC - 26. 5GHz	2mm	0. 8mm	4mm	1.15	Cloi sgriwiau
Swyddi	Amledd	Pin l	Pin	Dielectric d	Vswr	Gosodiadau
Fr 2- sma-kfd0405a	DC - 26. 5GHz	1.3mm	0. 4mm	3.2mm	1.15	Cloi sgriwiau

Cysylltwyr Terfynell SMA

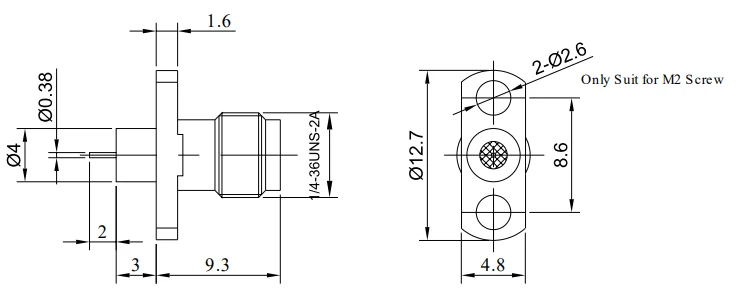

Swyddi	Amledd	Pin l	Pin	Vswr	Gosodiadau
Fr 2- sma-kfd0702	DC - 26. 5GHz	2mm	0. 38mm	1.15	Cloi sgriwiau

Cysylltwyr terfynell 2.92mm

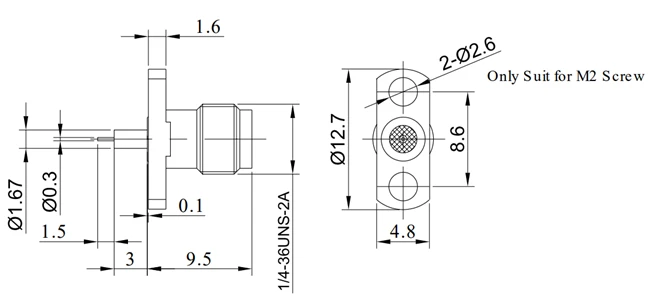

Swyddi	Amledd	Pin l	Pin	Dielectric d	Vswr	Gosodiadau
Fr 2-2. 92- kfd0705	DC - 26. 5GHz	1.5mm	0. 30mm	1.67mm	1.15	Cloi sgriwiau
Swyddi	Amledd	Pin l	Pin	Cyswllt D.	Vswr	Gosodiadau
Fr 2-2. 92- kfd0402	DC - 26. 5GHz	1.5mm	0. 3mm	4mm	1.15	Cloi sgriwiau
Swyddi	Amledd	Pin l	Pin	Dielectric d	Vswr	Gosodiadau
Fr 2-2. 92- kfd0405	DC - 26. 5GHz	1.5mm	0. 3mm	1.67mm	1.15	Cloi sgriwiau

GPO (SMP) a GPPO (Mini-SMP) Cysylltwyr Terfynell
Swyddi	Amledd	Pin l	Pin	Cyswllt D.	Vswr	Gosodiadau
Fr 2- gppo (m) -jd 1- f	Dc - 65 ghz	1.8mm	0. 30mm	2.18mm	1.32@18GHz	Sodraidd

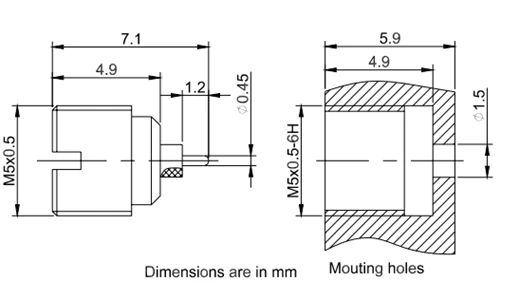

Swyddi	Amledd	Pin l	Pin	Sgriwiwch	Vswr	Gosodiadau
Fr 2- gpo-jyd12g	DC - 26. 5GHz	1.2mm	0. 45mm	M5*0.5	1.40	Edau Sgriw
Swyddi	Amledd	Pin l	Pin	Sgriwiwch	Vswr	Gosodiadau
Fr 2- gppo-jyd 2- f	Dc - 40 ghz	1mm	0. 3mm	M4*0.5_6g	1.22	Edau Sgriw

Cysylltwyr Terfynell GPO (SMP)
Swyddi	Amledd	Pin l	Pin	Sgriwiwch	Vswr	Gosodiadau
Fr 2- gpo-jyd26ag-l	DC - 26. 5GHz	2mm	0. 45mm	M5*0.5	1.40	Edau Sgriw
Swyddi	Amledd	Pin l	Pin	Sgriwiwch	Vswr	Gosodiadau
Fr 2- gpo-jyd26g-l	Dc - 40 ghz	2mm	0. 7mm	M5*0.5	1.43	Edau Sgriw
