Cysylltwyr PCB
Mae cysylltwyr RF PCB, sef talfyriad "cysylltwyr bwrdd cylched printiedig amledd radio", yn gydrannau trydanol proffesiynol . Fe'u cynlluniwyd i gyflawni cysylltiad dibynadwy rhwng ceblau cyfechelog a byrddau cylched printiedig (PCBs) {. Signion y mae hyn yn ei drosglwyddo, mae'r cysylltwyr hyn yn chwarae'r cysylltwyr uchel, mae'r cysylltwyr hyn yn chwarae'r cysylltwyr hyn yn chwarae'r hyn yn chwarae'r hyn yn chwarae'r hyn yn ei grynhoi, y cysylltwyr hyn yn chwarae'r cysylltwyr hyn yn y cysylltwyr hyn mewn rôl uchel mewn data, y cysylltwyr hyn yn chwarae'r cysylltwyr hyn mewn data. senarios .
Disgrifiad

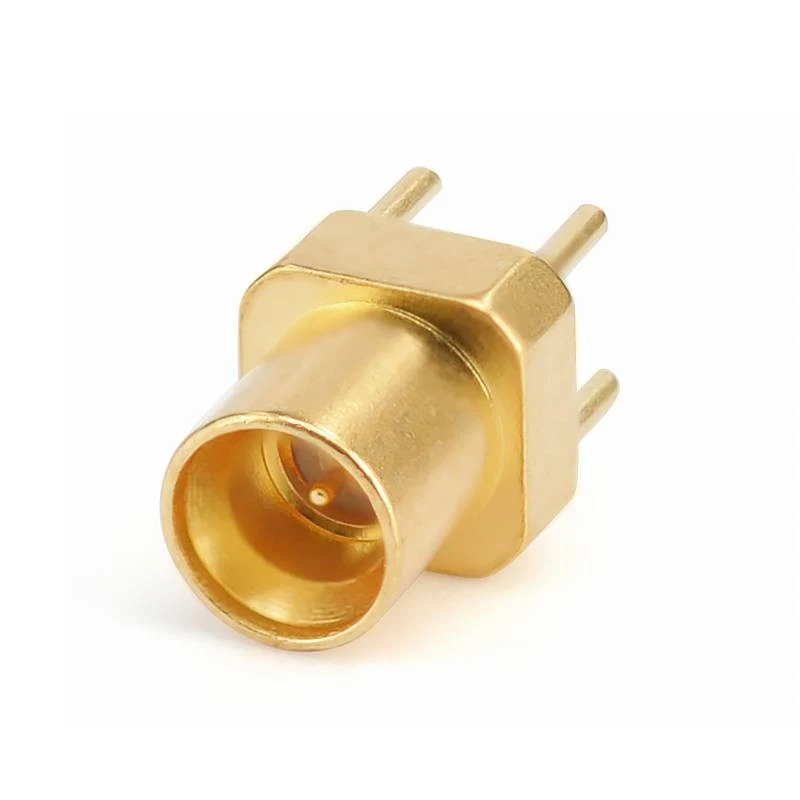

Cyflwyniad Cynnyrch
Mae cysylltwyr RF PCB, sef talfyriad "cysylltwyr bwrdd cylched printiedig amledd radio", yn gydrannau trydanol proffesiynol . Fe'u cynlluniwyd i gyflawni cysylltiad dibynadwy rhwng ceblau cyfechelog a byrddau cylched printiedig (PCBs) {. Signion y mae hyn yn ei drosglwyddo, mae'r cysylltwyr hyn yn chwarae'r cysylltwyr uchel, mae'r cysylltwyr hyn yn chwarae'r cysylltwyr hyn yn chwarae'r hyn yn chwarae'r hyn yn chwarae'r hyn yn ei grynhoi, y cysylltwyr hyn yn chwarae'r cysylltwyr hyn yn y cysylltwyr hyn mewn rôl uchel mewn data, y cysylltwyr hyn yn chwarae'r cysylltwyr hyn mewn data. senarios .
Mae cysylltwyr RF PCB yn nodweddiadol wedi'u cynllunio gyda rhwystrau nodweddiadol o 50 neu 75 ohms . Mae'r union gyfateb rhwystriant hwn o'r pwys mwyaf gan ei fod yn cyd -fynd â rhwystriant y llinellau trosglwyddo . Gall rhwystriant camymddwyn gael ei gysylltu â chysylltiad difrifol, deillio o ddirywiad, deillio o ddirywiad, deillio o ddirywiad, deillio o ddirywiad, deillio o hyn, yn deillio o ddirywiad, deillio o hyn. Arwyddion Amledd Uchel . Mae rhai modelau yn gallu gweithredu ar amleddau hyd at 110 GHz neu hyd yn oed yn uwch . maent yn cynnwys colled mewnosod isel, sy'n golygu bod cryfder y signal yn parhau i fod yn gymharol sefydlog wrth i'r signal fynd trwy'r cysylltwyr .
Arddull Corff Cynnyrch
Mae gan Flexirf's amrywiaeth eang o fathau o borthladdoedd ar gyfer cysylltwyr PCB . Mae rhai a ddefnyddir yn gyffredin yn cynnwys SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, MCX, SMP, a SSMP . Gallwn ddewis y cysylltydd gweithredol priodol.
Maent yn dod mewn arddulliau mowntio gwahanolent, gan gynnwys trwy - mowntio twll, mowntio arwyneb, a mowntio ymyl . Mae hyn yn caniatáu ar gyfer integreiddio hawdd i gynlluniau PCB gwahanolent . er enghraifft, arwyneb - mae cysylltwyr pcb wedi'u mowntio yn aml yn cael eu ffafrio yn uniongyrchol y gellir eu gwerthu yn uniongyrchol, fel y gellir eu gwerthu yn gyfeiliol, fel y gallant fod yn gyfeiliol, fel y gellir eu gwerthu, fel y byddant yn cael eu hystyried.
Cais Cynnyrch
Defnyddir cysylltwyr RF PCB yn helaeth mewn gorsafoedd sylfaen symudol, lle maent yn sicrhau bod signalau amledd uchel yn trosglwyddo'n effeithiol rhwng yr antena a'r PCB . mewn offer meddygol fel MRI (delweddu cyseiniant magnetig) peiriannau a dyfeisiau monitro cleifion diwifr, mae Cysylltwyr Uchel} yn cael eu defnyddio i drosglwyddo}}}} Defnyddir cysylltwyr RF PCB mewn cymwysiadau fel systemau radar modurol ar gyfer swyddogaethau fel Rheoli Mordeithio Addasol .
Cwestiynau Cyffredin Caffael
Data manyleb cynnyrch
|
Chyfluniadau |
|
|
Math o Gysylltydd |
SMA/2.92mm/2.4mm/1.85mm/GPO |
|
Rhwystr cysylltydd |
50 ohms |
|
Polaredd cysylltydd |
Safonol |
|
Dull mowntio cysylltydd |
Flange twll syth/ 2/ fflans twll 4 |
|
Dull Ymlyniad |
Nghyswllt |
|
Gwybodaeth Deunyddiau |
|
|
Cyswllt canol |
Ciwb aur wedi'i blatio |
|
Cyswllt Allanol |
Platiog aur pres |
|
Gorff |
Platiog aur pres a dur gwrthstaen |
|
Dielectrig |
PEI/PTFE |
|
Data Amgylcheddol |
|
|
Amrediad tymheredd |
Gradd -55 i +165 gradd |
|
2011/65/UE (ROHS) |
Chydymffurfiol |
Math o Gynnyrch
| Cysylltwyr PCB SMA | |||||
 |
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

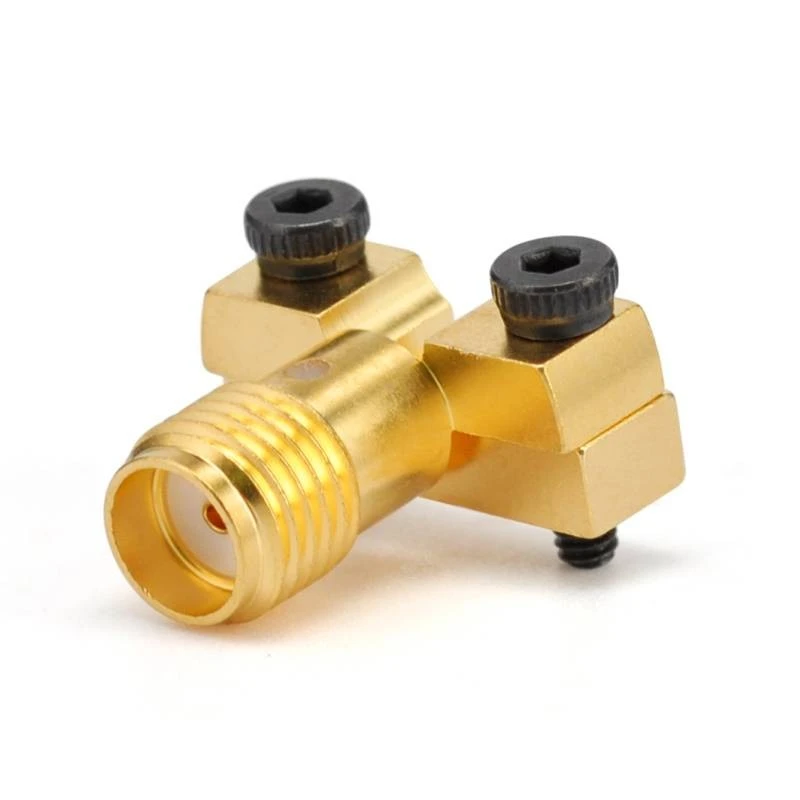

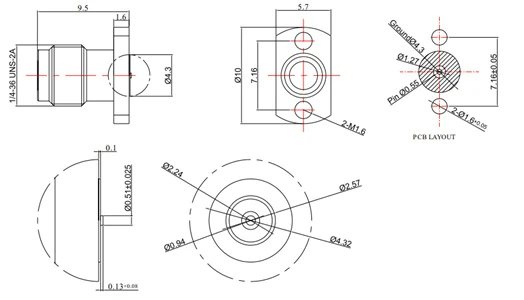

Fr 2- sma-kfd 216-4 |
Dc - 26.5 ghz |
1.20 |
Cau sgriw |
Dur gwrthstaen |
Signal arwyneb |
|
|
|
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

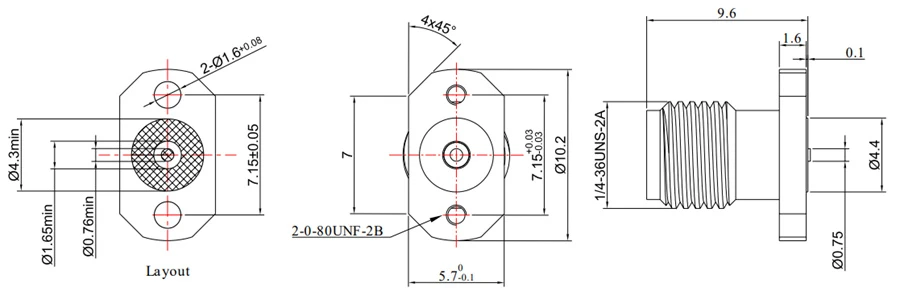

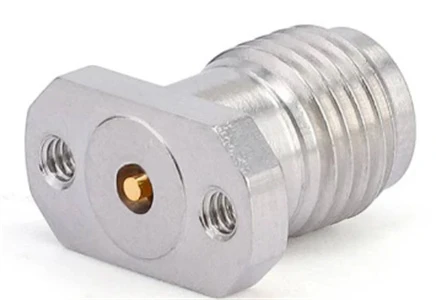

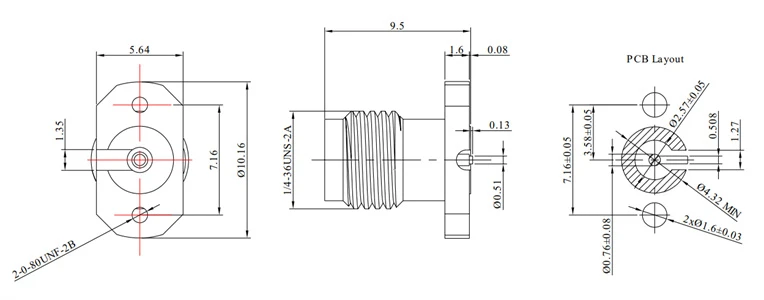

Fr 2- sma-kfd216 |
Dc - 26.5 ghz |
1.20 |
Cau sgriw |
Dur gwrthstaen |
Signalau canol ac isaf |
|
|
|
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

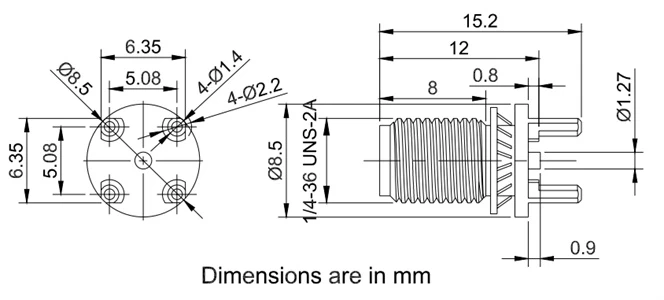

Fr 2- sma-khd 104-1 |
Dc - 12.4 ghz |
1.20 |
Sodro cetris |
Platiog aur pres |
NA |
|
Cysylltwyr PCB SMA |
|||||
|
|
|
||||
|

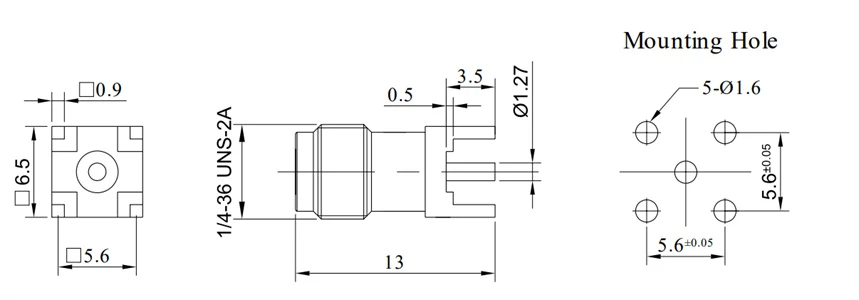

Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

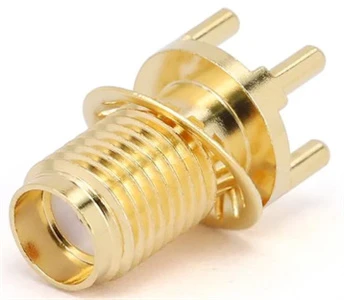

Fr 2- sma-khd100 |
Dc - 18 ghz |
1.25 |
Sodro cetris |
Platiog aur pres |
NA |
|
|
|
||||
|

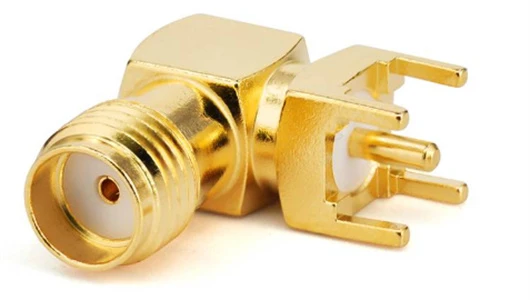

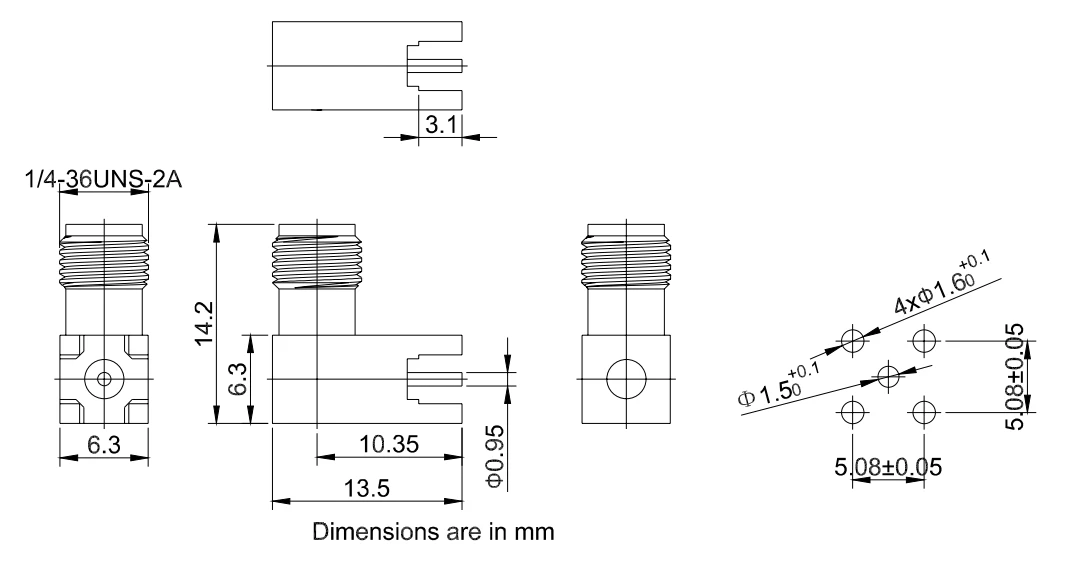

Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

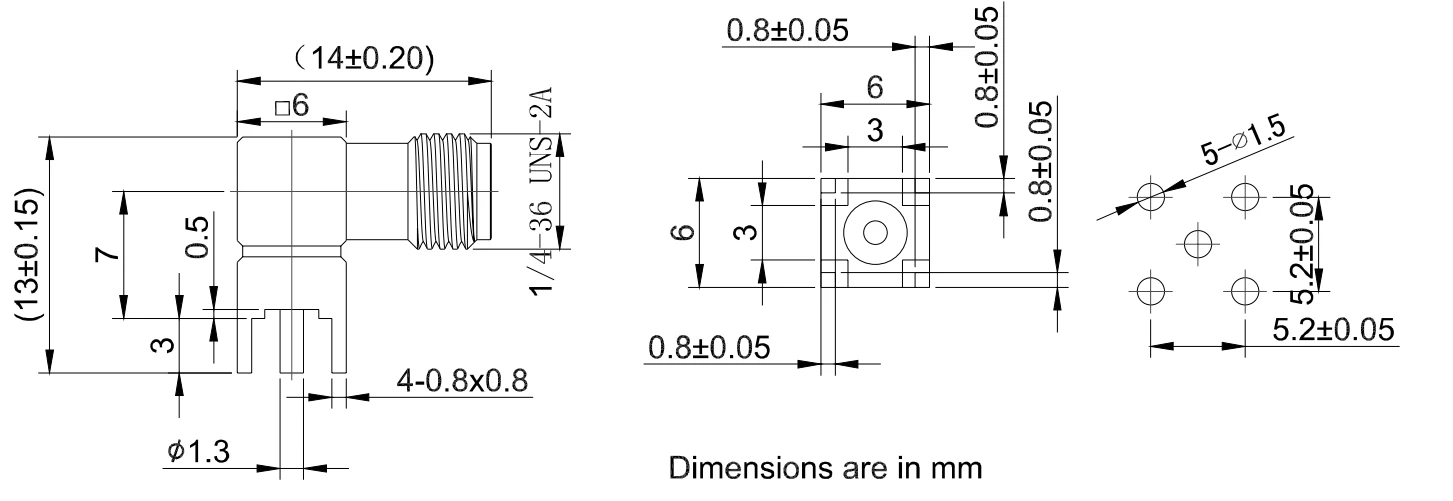

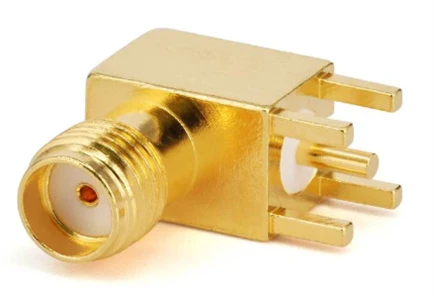

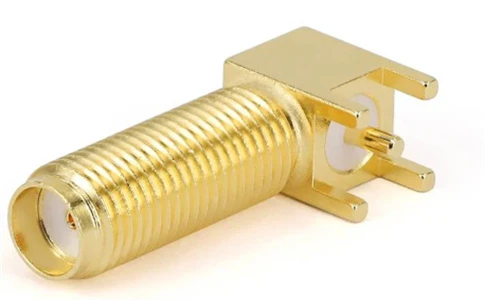

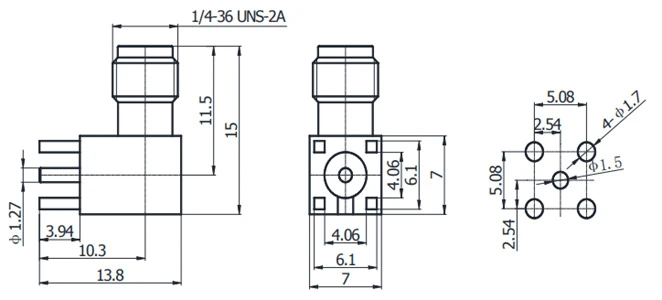

Fr 2- sma-kwhd |
Dc - 6 ghz |
1.25 |
Sodro cetris |
Platiog aur pres |
NA |
|
Cysylltwyr PCB SMA |
|||||
|
|
|
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

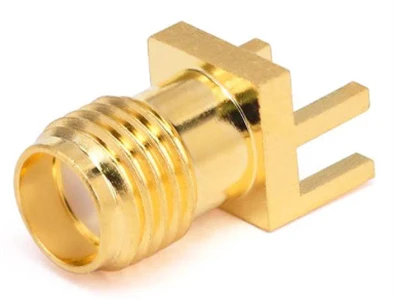

Fr 2- sma-kwhd10 |
Dc - 6 ghz |
1.25 |
Sodro cetris |
Platiog aur pres |
NA |
|
|
|
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2- sma-kwhd17 |
Dc - 6 ghz |
1.25 |
Sodro cetris |
Platiog aur pres |
NA |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2- sma-kwhd11 |
Dc - 6 ghz |
1.25 |
Sodro cetris |
Platiog aur pres |
NA |
|
Cysylltwyr PCB SMA |
|||||
|
|
|
||||
|

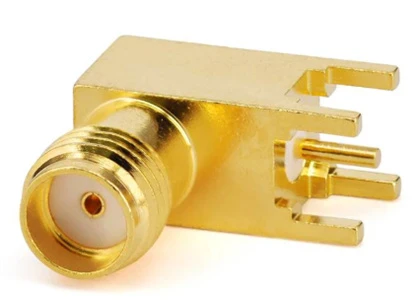

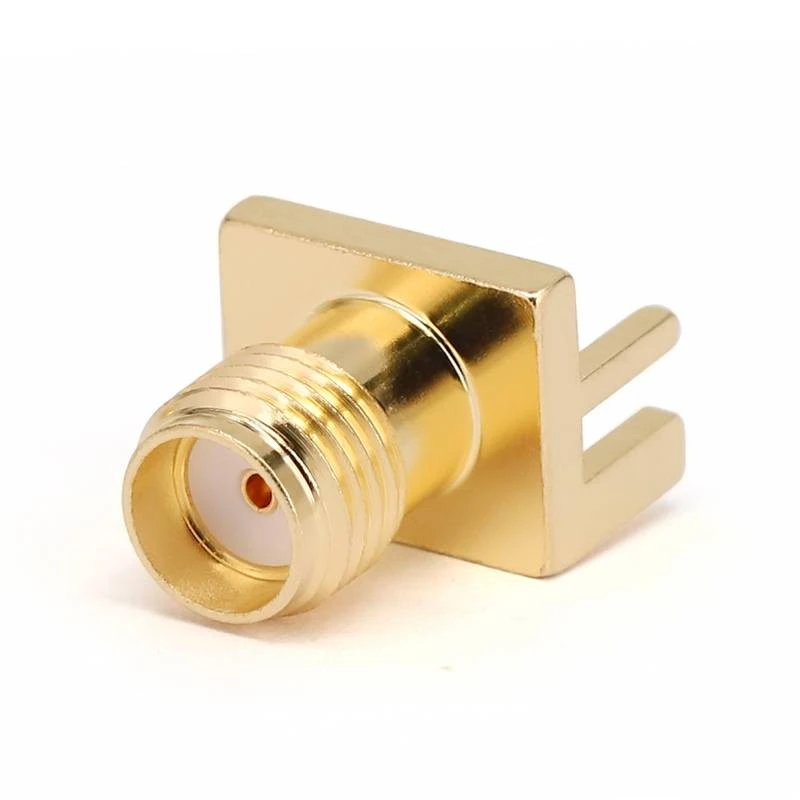

Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2- sma-khd201a |
Dc - 6 ghz |
1.25 |
Sodro cetris llorweddol |
Platiog aur pres |
NA |
|
|
|
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2- sma-kwhd17 |
Dc - 6 ghz |
1.25 |
Sodro cetris |
Platiog aur pres |
NA |
|
|
 |
||||
|

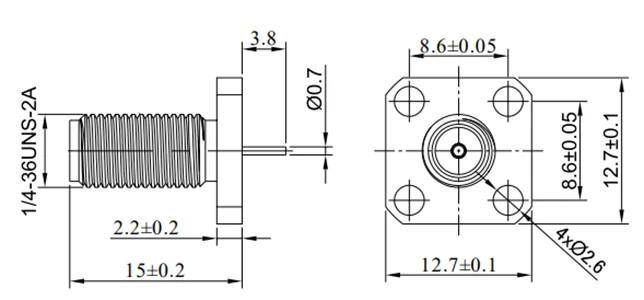

Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

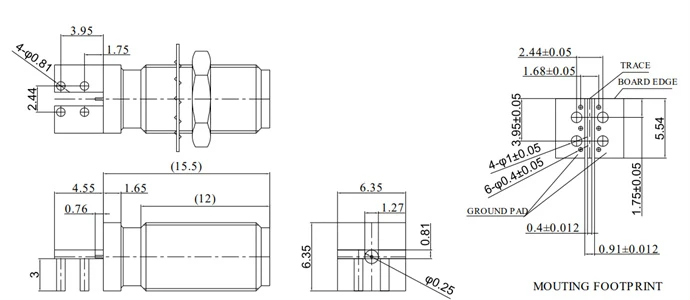

Fr 2- sma-kyfd0101 |
Dc - 6 ghz |
1.25 |
Cau sgriw |
Platiog aur pres |
NA |
|

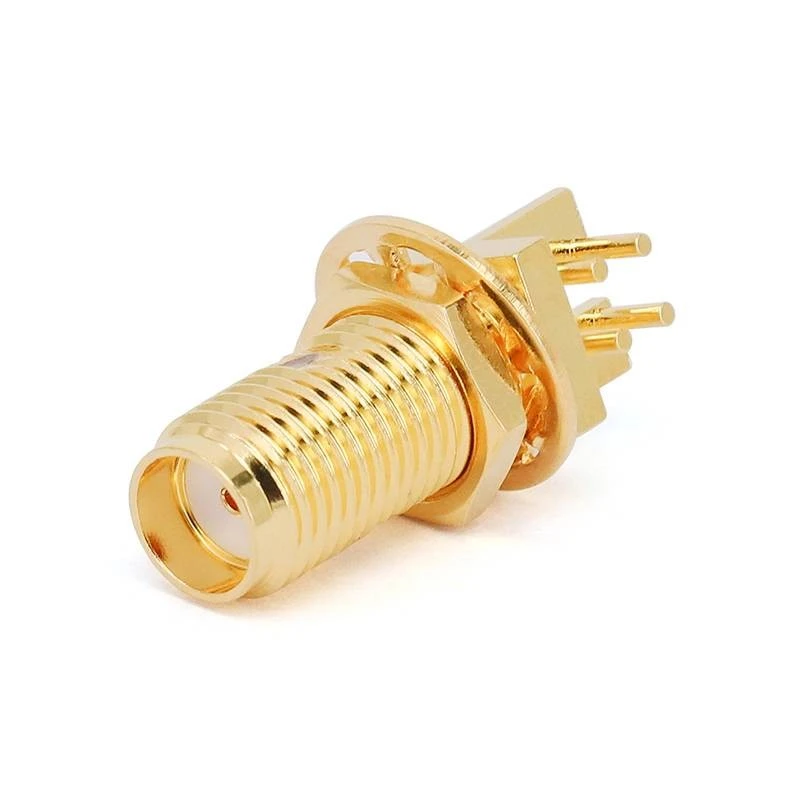

Cysylltwyr PCB SMA |
|||||
|
|
 |
||||
|

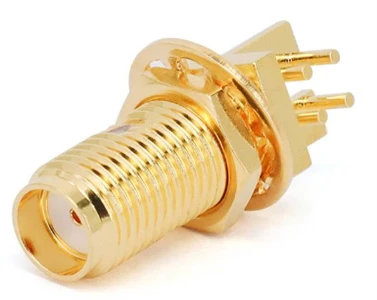

Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2- sma-kyhd321 |
Dc - 26.5 ghz |
1.30 |
Sodro cetris |
Platiog aur pres |
NA |
|
|
 |
||||
|

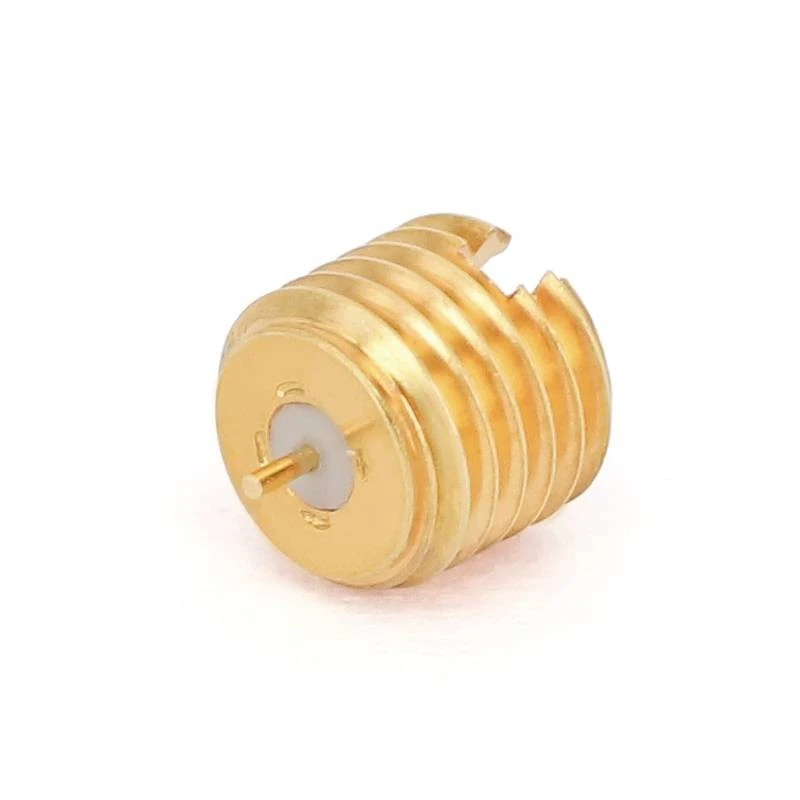

Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2- sma-khd |
Dc - 6 ghz |
1.25 |
Sodro cetris |
Platiog aur pres |
NA |
|
Cysylltwyr PCB 2.92mm |
|||||
|
|
 |
||||
|

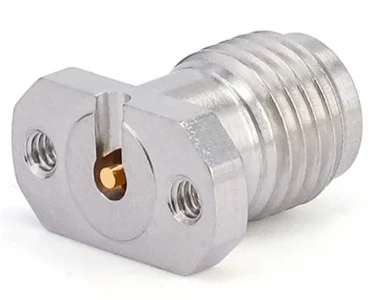

Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

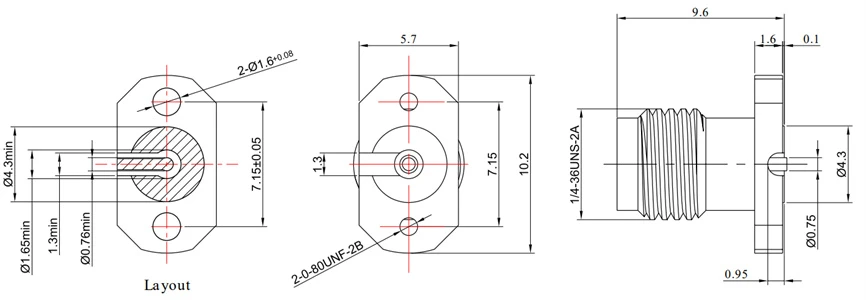

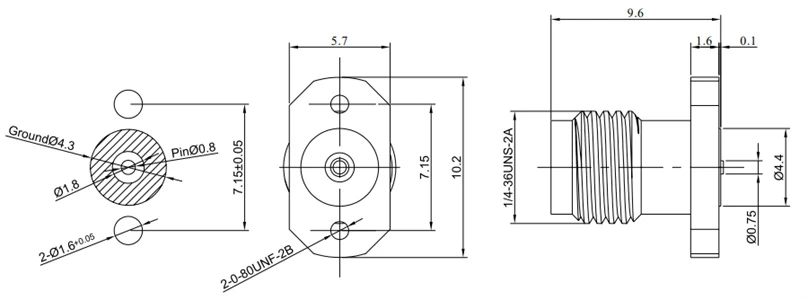

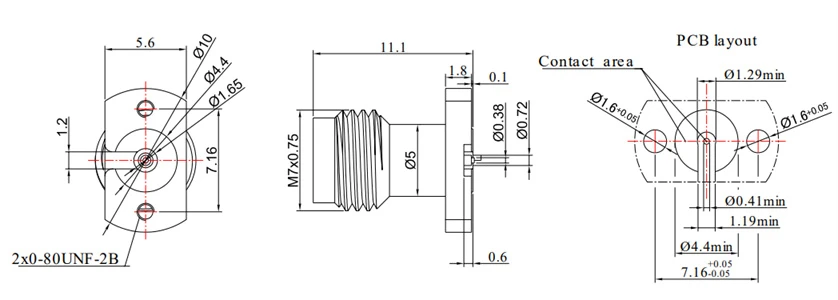

Fr 2-2.92- kfd216 |
Dc - 40 ghz |
1.25 |
Cau sgriw |
Dur gwrthstaen |
Signal arwyneb |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2-2.92- kfd 216-1 |
Dc - 40 ghz |
1.25 |
Cau sgriw |
Dur gwrthstaen |
Signalau canol ac isaf |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

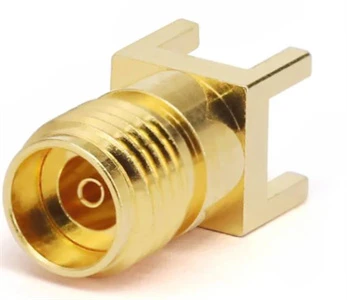

Fr 2-2.92- khd100 |
Dc - 40 ghz |
1.25 |
Sodro cetris |
Platiog aur pres |
NA |
|
Cysylltwyr PCB 3.5mm |
|||||
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

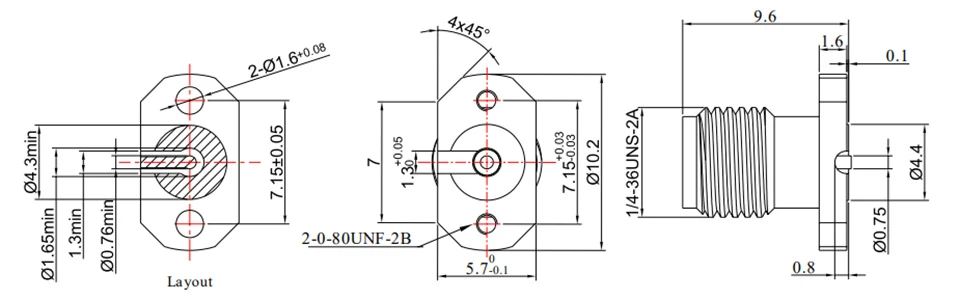

Fr 2-3.5- kfd216 |
Dc - 26.5 ghz |
1.25 |
Cau sgriw |
Dur gwrthstaen |
Signal arwyneb |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2-3.5- kfd 216-1 |
Dc - 26.5 ghz |
1.25 |
Cau sgriw |
Dur gwrthstaen |
Signalau canol ac isaf |
|

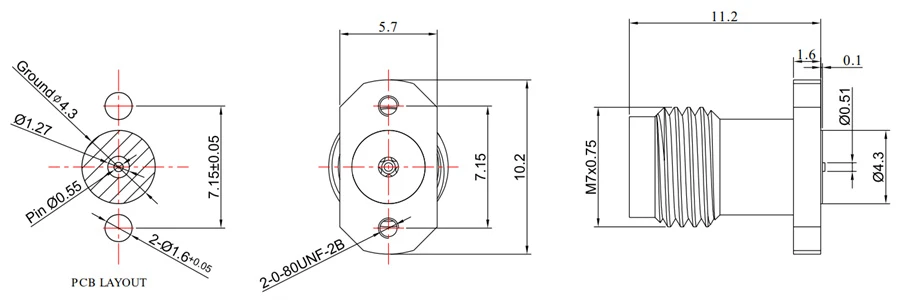

Cysylltwyr PCB 2.4mm |
|||||
|
|
 |
||||
|

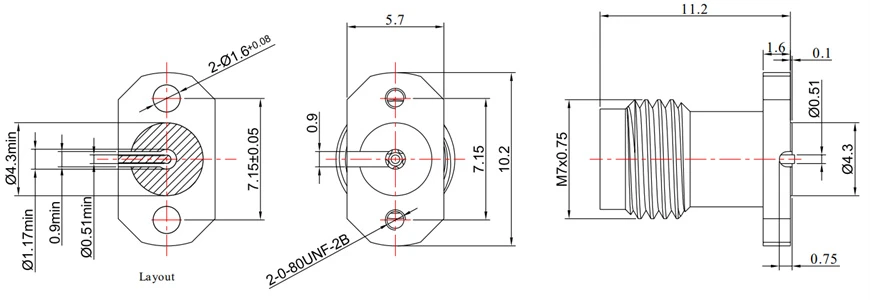

Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

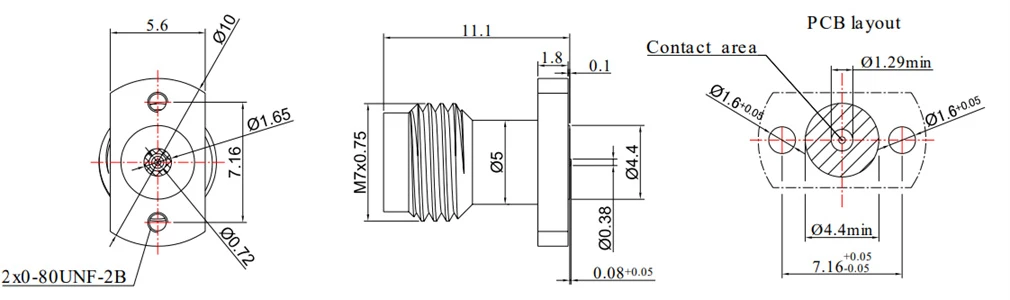

Fr 2-2.4- kfd216 |
Dc - 50 hz |
1.25 |
Cau sgriw |
Dur gwrthstaen |
Signal arwyneb |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2-2.4- kfd 216-1 |
Dc - 50 hz |
1.25 |
Cau sgriw |
Dur gwrthstaen |
Signalau canol ac isaf |
|
Cysylltwyr PCB 1.85mm |
|||||
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2-1.85- kfd216 |
Dc - 67 hz |
1.30 |
Cau sgriw |
Dur gwrthstaen |
Signal arwyneb |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2-2.4- kfd 216-1 |
Dc - 50 hz |
1.30 |
Cau sgriw |
Dur gwrthstaen |
Signalau canol ac isaf |
|
Cysylltwyr PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

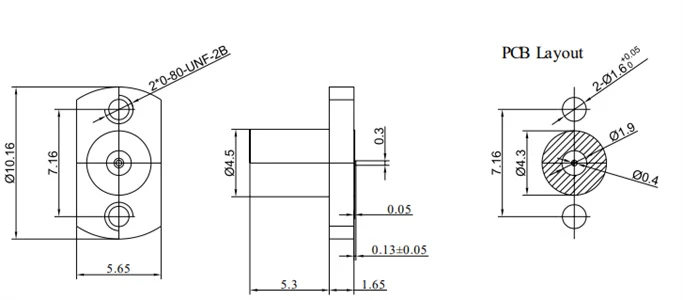

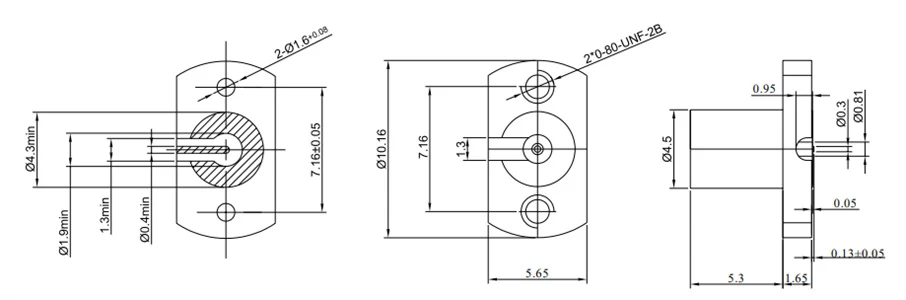

Fr 2- gpo-jfd216 |
Dc - 40 ghz |
1.50 |
Cau sgriw |
Dur gwrthstaen |
Signal arwyneb |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2- gpo-jfd 216-1 |
Dc - 40 ghz |
1.50 |
Cau sgriw |
Dur gwrthstaen |
Signalau canol ac isaf |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

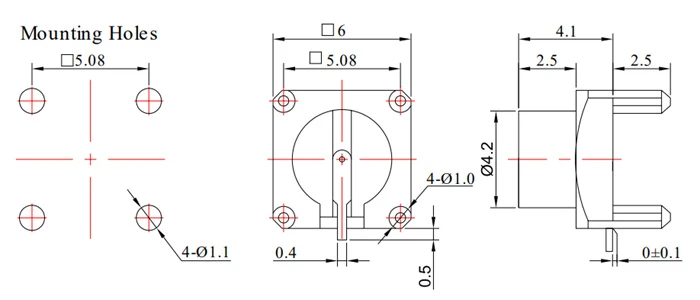

Fr 2- gpo-khd |
Dc - 18 hz |
1.25 |
Sodro cetris |
Platiog aur pres |
NA |
|
Cysylltwyr PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Math o ryngwyneb |
|
Fr 2- gpo-jhd15 |
Dc - 40 ghz |
1.50 |
Sodro cetris |
Platiog aur pres |
DETENT CYFYNGEDIG |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Math o ryngwyneb |
|
Fr 2- gpo-jfd 246- f |
Dc - 26.5 ghz |
1.45 |
Cau sgriw |
Platiog aur pres |
Dentent llawn |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Math o ryngwyneb |
|
Fr 2- gpo-jhd 23- f |
Dc - 26.5 ghz |
1.45 |
Sodro cetris ac arwyneb |
Platiog aur pres |
Dentent llawn |
|
Cysylltwyr PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Math o ryngwyneb |
|
Fr 2- gpo-jhd 23- l |
Dc - 26.5 ghz |
1.45 |
Sodro cetris ac arwyneb |
Platiog aur pres |
DETENT CYFYNGEDIG |
|
|
|
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Math o ryngwyneb |
|

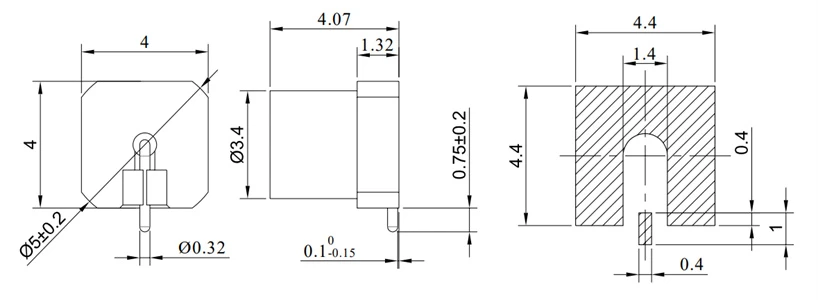

Fr 2- gpo-jhd 23- s |
Dc - 26.5 ghz |
1.45 |
Sodro cetris ac arwyneb |
Platiog aur pres |
Lyfnhaith |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Math o ryngwyneb |
|
Fr 2- gpo-jhd 2- s |
Dc - 26.5 ghz |
1.45 |
Sodro cetris |
Platiog aur pres |
Lyfnhaith |
|
GPPO (Mini-SMP) Cysylltwyr PCB |
|||||
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Math o ryngwyneb |
|

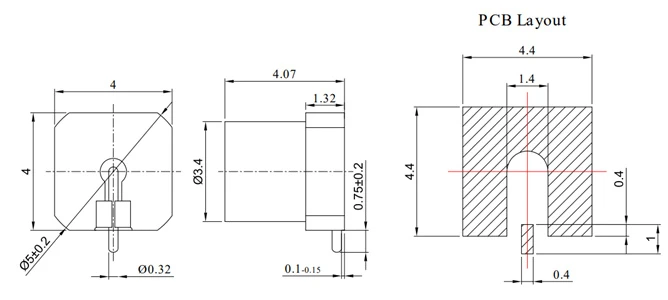

Fr 2- gppo-jhd 1- s |
Dc - 65 ghz |
1.57@40G |
Sodro arwyneb |
Platiog aur pres |
Lyfnhaith |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Math o ryngwyneb |
|
Fr 2- gppo-jhd1 |
Dc - 65 ghz |
1.57@40G |
Sodro arwyneb |
Platiog aur pres |
Dentent llawn |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Math o ryngwyneb |
|

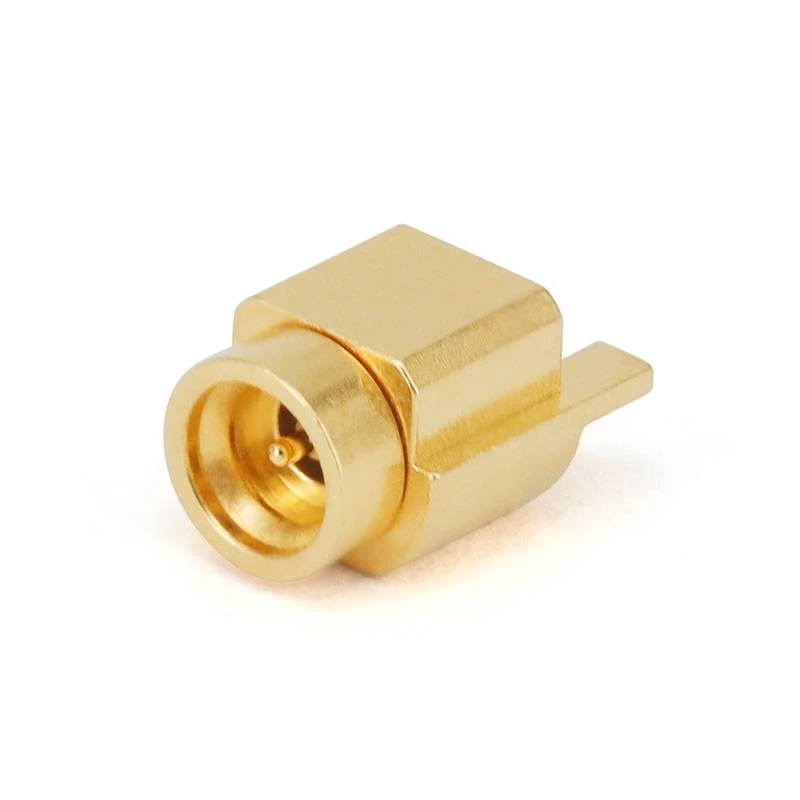

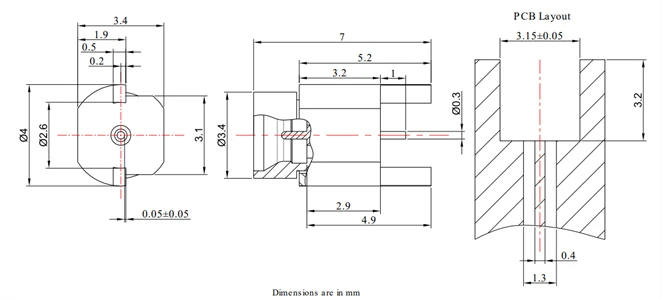

Fr 2- gppo-jhd20r |
Dc - 40 ghz |
1.25 |
Sodro arwyneb llorweddol |
Platiog aur pres |
Lyfnhaith |
|
GPPO (Mini-SMP) a G3PO (SMPS) Cysylltwyr PCB |
|||||
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Math o ryngwyneb |
|
Fr 2- gppo-jhd-s |
Dc - 40 ghz |
1.50 |
Sodro cetris |
Platiog aur pres |
Lyfnhaith |
|
|
 |
||||
|

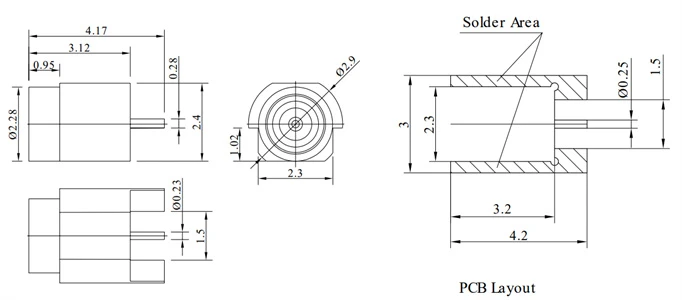

Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Math o ryngwyneb |
|
Fr 2- g3po-jhd 10-1 |
Dc - 100 ghz |
1.70 |
Sodro arwyneb llorweddol |
Platiog aur pres |
Lyfnhaith |
|
Cysylltwyr PCB SSMC |
|||||
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

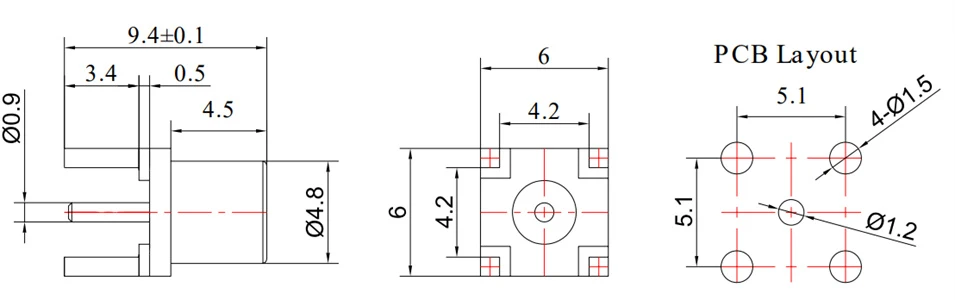

Fr 2- ssmc-jwhd1 |
Dc - 6 ghz |
1.35 |
Sodro cetris |
Platiog aur pres |
NA |
|
|
 |
||||
|

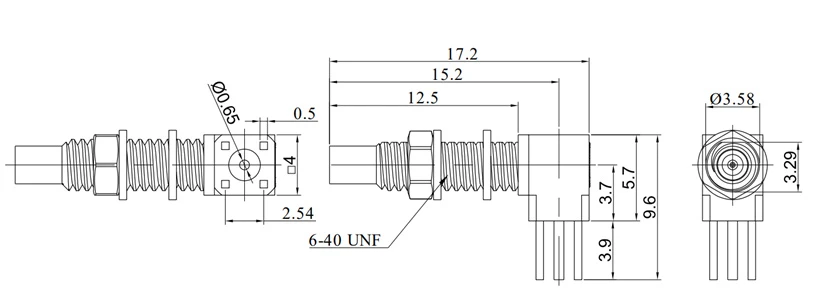

Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

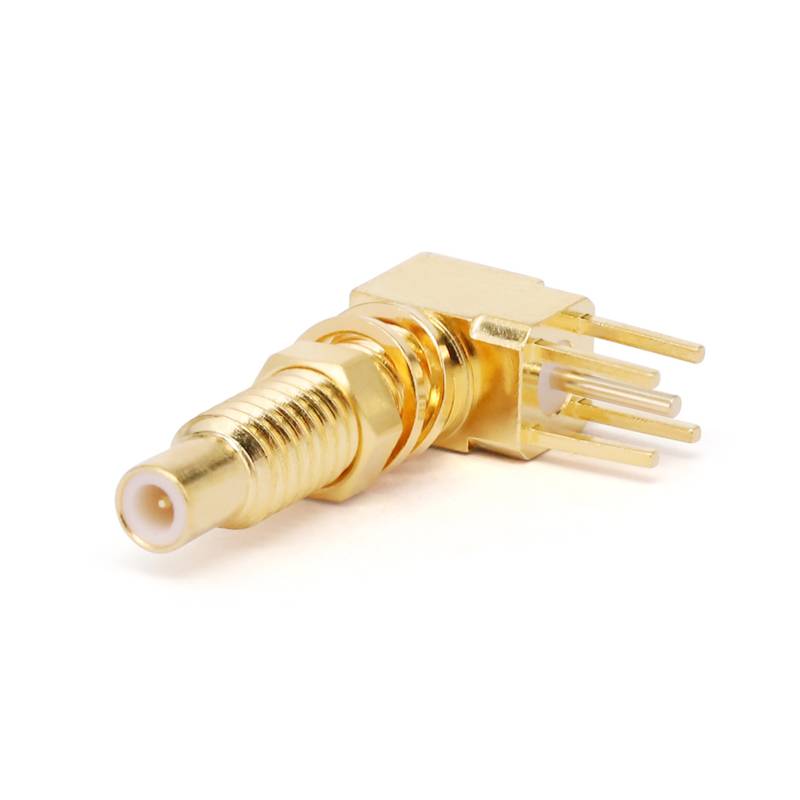

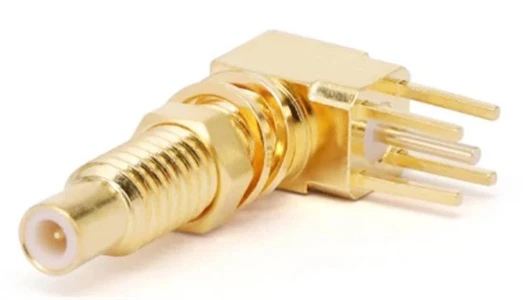

Fr 2- ssmc-jywhd5 |
Dc - 6 ghz |
1.35 |
Sodro cetris |
Platiog aur pres |
NA |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

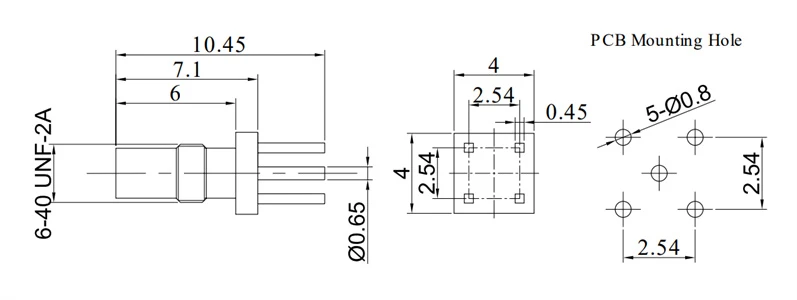

Fr 2- ssmc-jhd2 |
Dc - 6 ghz |
1.35 |
Sodro cetris |
Platiog aur pres |
Lyfnhaith |
|
Cysylltwyr PCB MMCX & MCX |
|||||
|
|
 |
||||
|

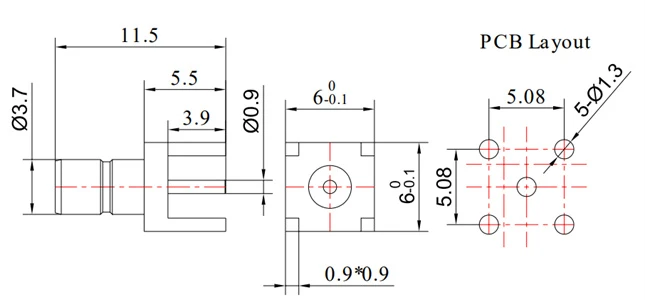

Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

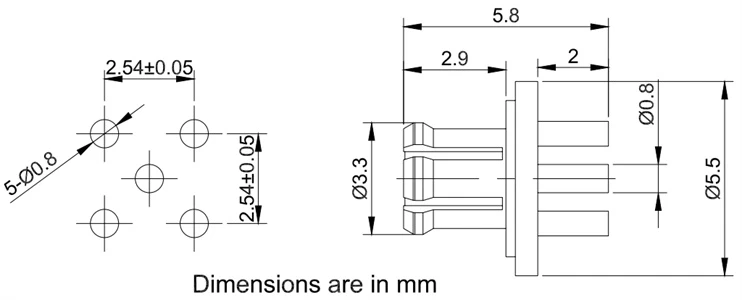

Fr 2- mcx-khd101e |
Dc - 6 ghz |
1.30 |
Sodro cetris |
Platiog aur pres |
NA |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2- mcx-kyd1e |
Dc - 6 ghz |
1.20 |
Mownt swmp |
Platiog aur pres |
NA |
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

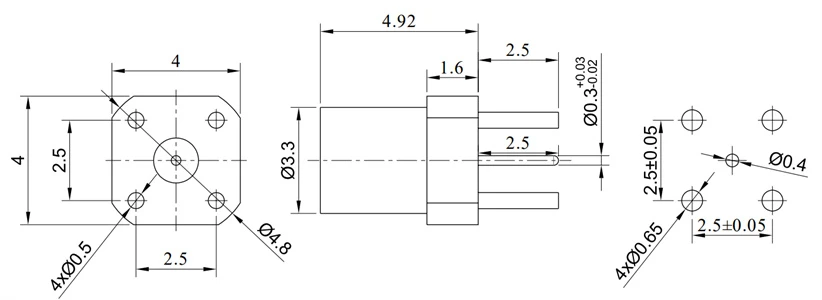

Fr 2- mmcx-khd1e |
Dc - 6 ghz |
1.20 |
Sodro cetris |
Platiog aur pres |
NA |
|

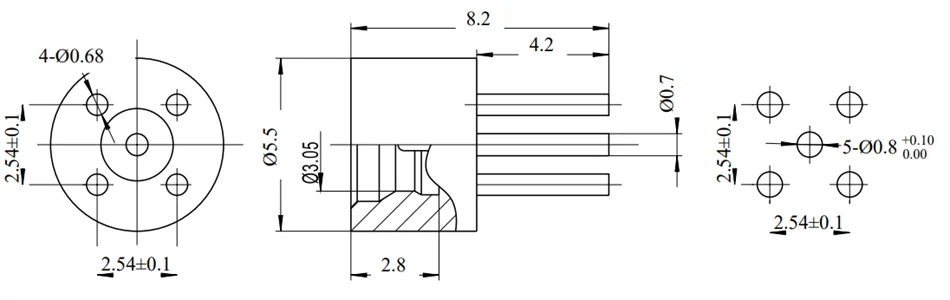

Cysylltwyr SMB PCB |
|||||
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|

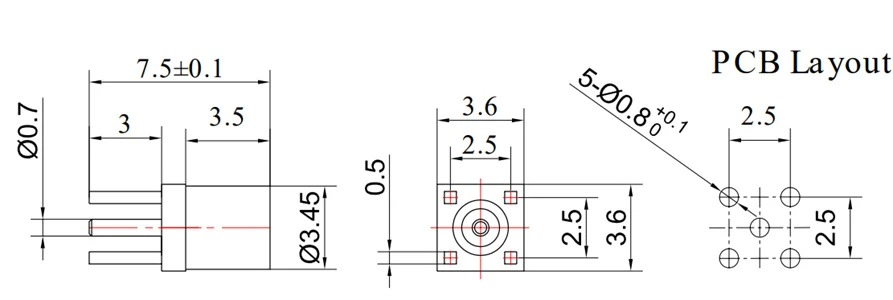

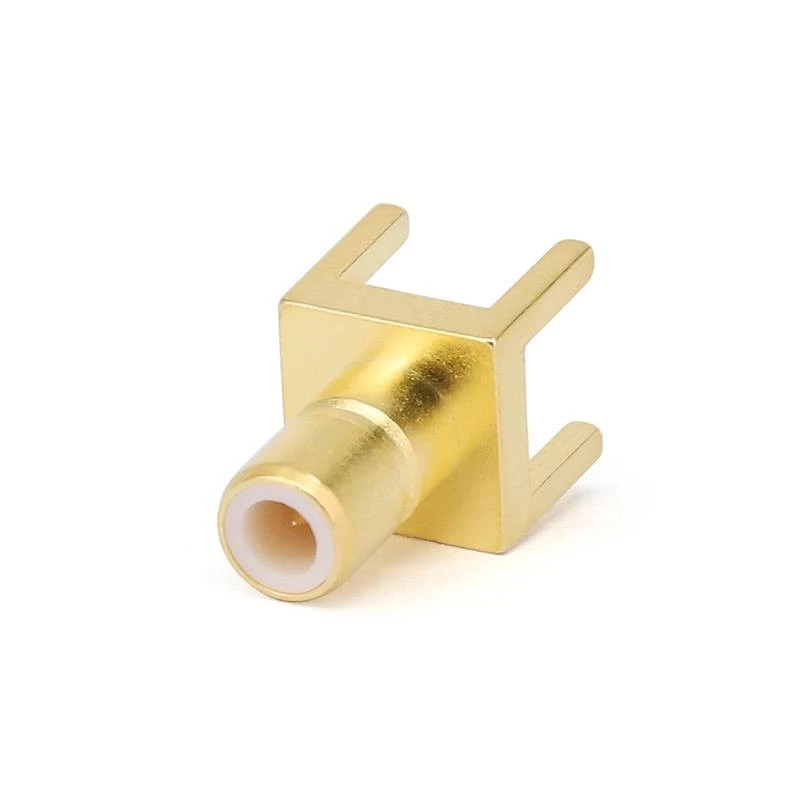

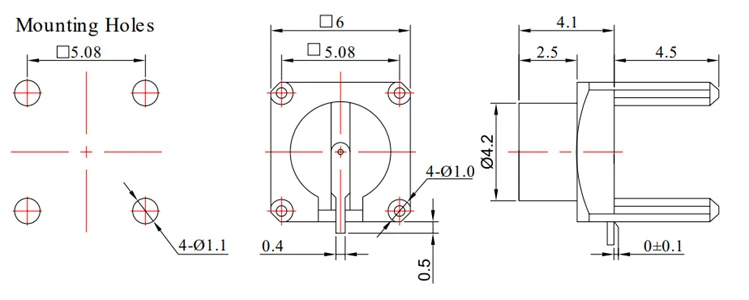

Fr 2- smb-jhd101e |
Dc - 6 ghz |
1.35 |
Sodro cetris |
Platiog aur pres |
NA |
|
Cysylltwyr PCB BNC |
|||||
|
|
 |
||||
|
Sku |
Amledd |
Vswr |
Gosodiadau |
Materol |
Modd signal |
|
Fr 2- bnc-ky -3 |
Dc - 4 ghz |
1.30 |
Mownt swmp |
Pres Ni Plated |
NA |
