Pecynnau graddnodi stiliwr: canllaw manwl o baratoi i gynnal a chadw

Mae citiau graddnodi stiliwr yn offer critigol mewn profion electronig amledd uchel (megis RF, microdon, tonnau milimedr, a chymwysiadau Terahertz) . Maent yn dileu gwallau systematig a gyflwynir gan stilwyr prawf, ceblau a chysylltwyr {{{} cywirdeb y rhain o geg y bydd y rhain yn defnyddio'r rhain yn defnyddio'r rhain (}} Mae rhwystriant, s-baramedrau, a cholled mewnosod . isod yn ganllaw cynhwysfawr sy'n cwmpasu popeth o baratoi i gynnal a chadw .

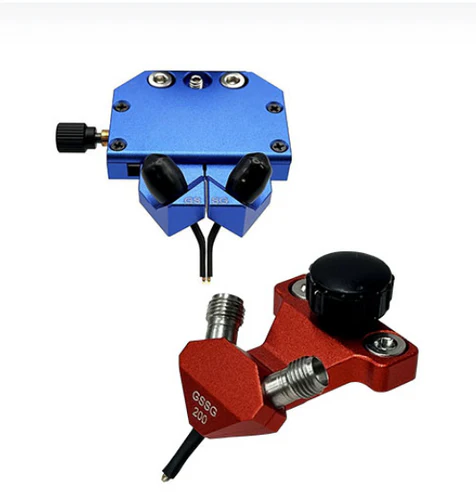

1. Deall rôl citiau graddnodi stiliwr

Mae citiau graddnodi probe yn cynnwys safonau wedi'u peiriannu yn fanwl gywir (E . g ., Safonau Llinell Fer, Open, Llwyth, Thru, Adlewyrchu a Throsglwyddo) a ddyluniwyd i nodweddu a chywiro gwallau mewn systemau prawf sy'n seiliedig ar stilwyr . Mae'r gwallau hyn yn cynnwys: cynnwys hyn



Gwallau myfyrio: A achosir gan gamgymhariadau rhwystriant mewn stilwyr, ceblau, neu gysylltwyr .

Gwallau trosglwyddo: Symud neu sifftiau cyfnod yn y llwybr signal .

Gwallau Cysylltiedig â Chyswllt: Cyswllt trydanol gwael rhwng stilwyr a duts neu safonau graddnodi .



Trwy fesur y safonau hysbys hyn, mae systemau prawf (E . g ., dadansoddwyr rhwydwaith fector, VNAs) yn cyfrifo model gwall, a ddefnyddir wedyn i gywiro mesuriadau DUT dilynol .

2. yn gosod y sylfaen ar gyfer graddnodi cywir

2.1 Rheoli'r amgylchedd prawf

Tymheredd a lleithder: Perfformio graddnodi mewn amgylchedd sefydlog (yn nodweddiadol 23 gradd ± 2 radd gyda 45-55% lleithder cymharol) . Mae amrywiadau tymheredd yn achosi ehangu neu grebachu deunydd, gan newid priodweddau trydanol stilwyr a safonau {.

Glendidau: Gweithio mewn ardal heb lwch . halogion (llwch, olewau, gweddillion fflwcs) ar gynghorion stiliwr neu safonau graddnodi diraddio ansawdd cyswllt trydanol a chyflwyno sŵn mesur .

2.2 Arolygu Offer

Stilwyr: Gwiriwch am ddifrod corfforol (e . g ., awgrymiadau plygu, cysylltiadau wedi'u gwisgo) neu halogiad . awgrymiadau glân yn ysgafn gan ddefnyddio aer cywasgedig neu sychau heb lint wedi'u moistenio ag alcohol isopropyl .

Ceblau a chysylltwyr: Archwilio ceblau cyfechelog ar gyfer kinks neu ddifrod; Sicrhewch fod cysylltwyr yn lân ac yn cael eu paru'n iawn i atal colli signal .

Pecynnau graddnodi: Gwiriwch fod safonau heb eu difrodi (E . g ., dim crafiadau ar arwynebau llwyth, dim pinnau wedi'u plygu yn y safonau thru) .

2.3 Sefydlu'r system

Pwer ar y system VNA a phrawf o leiaf 30 munud cyn graddnodi i ganiatáu i gydrannau gyrraedd sefydlogrwydd thermol .

Cysylltu stilwyr â'r VNA trwy geblau, gan sicrhau cysylltiadau tynn (ond heb eu gor-dynhau) i atal gollwng signal .

3. Dewis y dull graddnodi priodol

Mae citiau graddnodi stiliwr yn cefnogi sawl dull, wedi'u dewis yn seiliedig ar ystod amledd, math stiliwr (E . g ., GSG, SG), a geometreg DUT:



Ddulliau	Safonau Allweddol	Ystod amledd	Ceisiadau delfrydol
Soltiech	Byr, agored, llwyth, trwy	DC - 18 GHz	Stilwyr cyfechelog, strwythurau planar (PCBs)
Trl	Trwy, myfyrio, llinell	10 GHz - 11 GHz	Strwythurau amledd uchel, an-coaxial (e . g ., tonnau tonnau, microstrips)
Lrm	Llinell, myfyrio, paru	1 GHz - 40 GHz	Stilwyr cytbwys, strwythurau anghymesur

4. Camau graddnodi manwl

4.1 Safonau graddnodi mowntio

Sicrhewch swbstrad y pecyn graddnodi (e . g ., alwmina, cwarts) i fainc waith sefydlog a'i alinio â'r safle stiliwr . Sicrhewch fod y swbstrad yn wastad i osgoi camarwain blaen probe {.

4.2 Lleoli stilwyr yn gywir

Defnyddiwch ficrosgop i alinio awgrymiadau stiliwr â padiau safonau graddnodi (e . g ., padiau byr, padiau agored) .

Rhowch bwysau golau, unffurf i sicrhau cyswllt trydanol da heb safonau niweidiol na stilwyr . padiau anffurfio pwysau gormodol, tra bod pwysau annigonol yn achosi cysylltiadau ysbeidiol .

4.3 Cyflawni graddnodi trwy VNA

Lansio meddalwedd graddnodi'r VNA a dewis y dull a ddewiswyd (E . g ., solt) .

Dilynwch awgrymiadau i fesur pob safon yn olynol:

Brin: Byr damcaniaethol berffaith (0 ω) i nodweddu adlewyrchiad wrth domen y stiliwr .

Ymagorant: Strwythur â rhwystriant anfeidrol (e . g ., bwlch aer) i fesur meysydd ymylol .

Lwythet: Llwyth 50 Ω i raddnodi ar gyfer colli signal .

Threych: Cysylltiad uniongyrchol rhwng parau stiliwr i raddnodi llwybrau trosglwyddo .

Mae'r VNA yn cyfrifo termau gwall (e . g ., olrhain myfyrio, olrhain trosglwyddo, ynysu) ac yn eu storio ar gyfer cywiriad amser real .

5. Camgymeriadau cyffredin i'w hosgoi

Esgeuluso ffactorau amgylcheddol: Mae graddnodi mewn amgylcheddau wedi'u hawyru'n wael neu dymheredd uchel yn achosi drifft thermol .

Safonau neu stilwyr budr: Mae halogion yn gweithredu fel gwrthyddion/cynwysyddion parasitig, gan ystumio canlyniadau .

Pwysau stiliwr gormodol: Awgrymiadau stiliwr a phadiau safonol, gan arwain at wallau parhaol .

Nghasgliad

Mae defnydd priodol o gitiau graddnodi stilio yn sylfaenol i brofi electronig dibynadwy . trwy ddilyn protocolau paratoi llym, dewis dulliau priodol, gweithredu camau graddnodi manwl gywir, a chynnal safonau, mae peirianwyr
