Sut i ddewis Mwyhadur Sŵn Isel (LNA)



Mae dewis mwyhadur sŵn isel (LNA) yn gam hanfodol wrth ddylunio systemau amledd radio (RF)/microdon, megis derbynyddion cyfathrebu, radar, cysylltiadau lloeren, neu synwyryddion IoT . Mae angen i'r systemau hyn ymhelaethu ar y systemau gwan wrth leihau sŵn penodol. y nod} Mae System . isod yn ganllaw cam wrth gam ar ddewis LNA, sy'n ymdrin â pharamedrau allweddol, ystyriaethau cymhwysiad, a chamau gweithredol ymarferol .

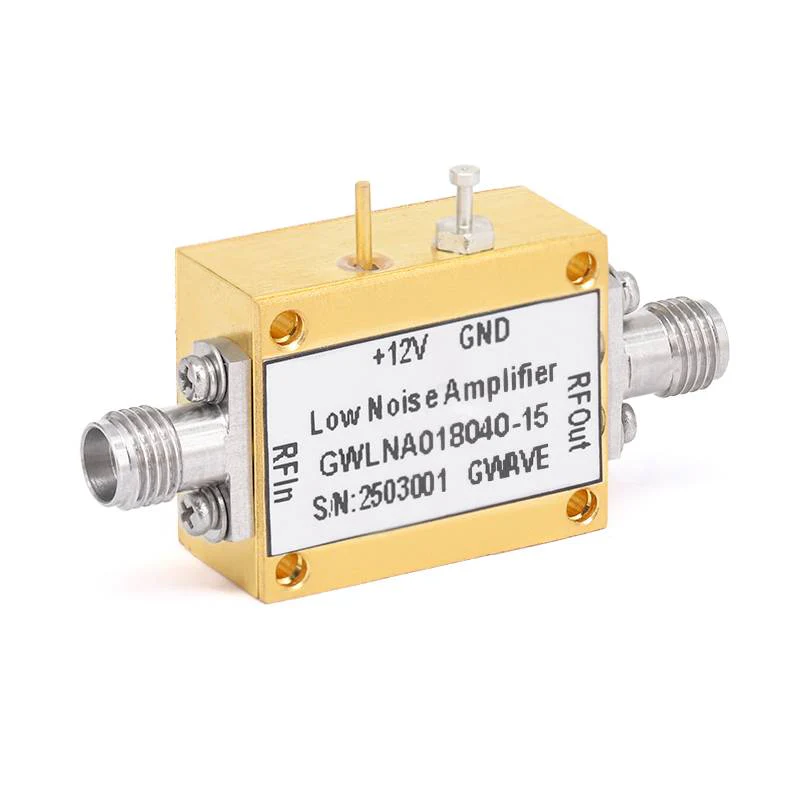

1. Egwyddorion craidd LNA

Yr LNA yw'r gydran weithredol gyntaf yn y gadwyn dderbynnydd, sy'n gyfrifol am chwyddo signalau mewnbwn gwan (fel y rhai o antena) wrth gyflwyno'r swm lleiaf o sŵn . mae ei berfformiad yn effeithio'n uniongyrchol signalau .



2. Dangosyddion paramedr allweddol

a) Ffigur sŵn (nf): Yn mesur i ba raddau y mae LNA yn cyflwyno sŵn i mewn i signal, gyda'r uned yn desibelau (db) . y fformiwla gyfrifo yw cymhareb y gymhareb signal-i-sŵn mewnbwn i'r gymhareb signal-i-sŵn allbwn {. Mae} yn paramedr is-feirniadaeth} Cyflwynwyd, sy'n hanfodol ar gyfer derbynyddion sensitifrwydd uchel (megis cyfathrebu lloeren ac offer seryddiaeth radio) .



b) Henillon: Diffiniad: Mae'r gymhareb pŵer allbwn i fewnbynnu pŵer, yn db . mae'n chwyddo signalau gwan i lefel y gellir eu defnyddio trwy gamau dilynol (megis cymysgwyr ac ADCs) . Mae digon o enillion yn sicrhau bod cryfder y signal yn ddigon i oresgyn sŵn i lawr, gall STECUSE, STECUSECTREAL, STUSECELECTION STECUSE. Camau .



c) Ystod amledd: Mae'r cyfwng amledd y mae'r LNA yn gweithredu ynddo o fewn perfformiad penodol (ffigur sŵn, ennill, llinoledd) yn amrywio . Rhaid i'r LNA gwmpasu band amledd gweithredu'r system .



d) Liniaroldeb: Yn mesur y gallu i wrthsefyll ystumiad rhyng -fodiwleiddio (IMD) a achosir gan signalau ymyrraeth gref . po uchaf yr IP3 (yn dbm), y gorau yw'r llinoledd .



Pwynt Cywasgu 1DB (P1DB): Y pŵer mewnbwn pan fydd yr enillion LNA yn gostwng 1 dB, gan adlewyrchu gallu'r LNA i brosesu signalau mawr heb ystumio . Mae'n hanfodol mewn amgylcheddau sydd ag ymyrraeth gref (megis amgylcheddau RF trefol) {.} Gwanhau, gall y llinell linell wael arwain ato, y mae llinyn yn ei harwain,



e) Defnydd pŵer: Y pŵer DC sy'n ofynnol i'r LNA weithredu (yn MW neu W), a fynegir fel arfer gan y foltedd cyflenwi (VCC) a cherrynt (ICC) . Mae'n hanfodol ar gyfer dyfeisiau sy'n cael eu pweru gan fatri (megis synwyryddion IoT a dyfeisiau gwisgadwy) . Mae angen i gydbwysedd rhwng perfformiad a phweru pwer



3. Camgymeriadau cyffredin i'w hosgoi wrth ddewis LNA

Gan anwybyddu paru rhwystriant: Gall paru gwael wrthbwyso manteision ffigur sŵn isel - sicrhau bod yr LNA wedi'i gynllunio ar gyfer 50 Ω, neu ychwanegu rhwydwaith paru allanol .

Esgeuluso llinoledd mewn amgylcheddau ymyrraeth gref: LNA â ffigur sŵn isel ond bydd IP3 gwael yn methu o dan ymyrraeth gref .

Blaenoriaethu enillion dros sŵn: Bydd enillion uchel, os na chaiff ei gyfateb â sŵn isel, yn chwyddo'r sŵn a gyflwynir gan yr LNA ei hun, sy'n wastraff pŵer .



Trwy werthuso'r paramedrau hyn ar draws y system a'u halinio â gofynion y system, gallwch ddewis LNA sy'n optimaidd o ran sensitifrwydd, dibynadwyedd, a chost .
