Beth yw'r gwahaniaethau rhwng ceblau lled-anhyblyg a lled-hyblyg?



Cymhariaeth rhwng ceblau lled-anhyblyg a lled-hyblyg

Defnyddir ceblau lled-anhyblyg a lled-hyblyg yn helaeth mewn senarios cyfathrebu amledd uchel ac amledd isel, ond maent yn amrywio'n sylweddol o ran strwythur, hyblygrwydd, perfformiad a senarios cymhwysiad . isod yn gymhariaeth fanwl:



1. Dyluniad strwythurol

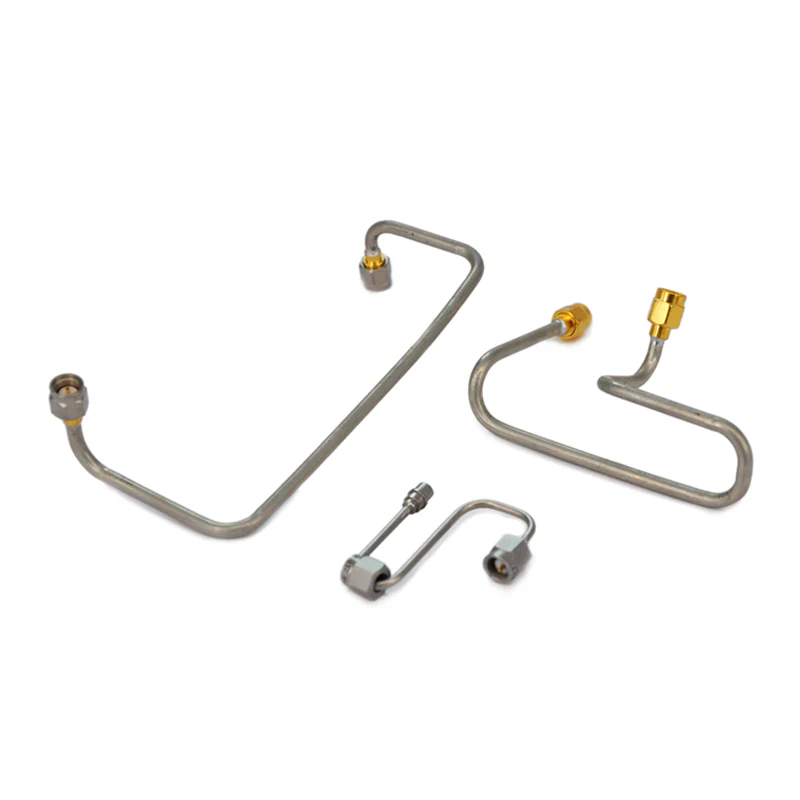

Ceblau lled-anhyblyg
Mae'r dargludydd allanol wedi'i wneud o ddeunydd solet, na ellir ei daflu (copr fel arfer) gyda diamedr sefydlog; Cefnogir yr arweinydd mewnol yn ganolog gan ddeunydd dielectrig (E . g ., ptfe) .
Ar ôl ei ffurfio, mae'n cynnal siâp sefydlog ac ni ellir ei blygu'n hawdd na'i ail -lunio heb offer arbenigol .

Ceblau lled-hyblyg
Mae'r dargludydd allanol yn cynnwys strwythur plethedig, gyda'r haen plethedig gyfan wedi'i thinio, gan ei gwneud yn fwy dadffurfiadwy na dargludydd allanol solet ceblau lled-anhyblyg . Mae'r dargludydd mewnol hefyd yn cael ei gefnogi gan ddeunydd dielectrig, ond mae'r strwythur plethedig yn caniatáu plygu a siapio dro ar ôl tro neu 2}



2. Cymhariaeth hyblygrwydd

Ceblau lled-anhyblyg
Mae ganddynt anhyblygedd uchel, gan gadw eu siâp ar ôl ffurfio ac arddangos ymwrthedd cryf i blygu . y gallai gorfodi plygu heb offer proffesiynol niweidio'r dargludydd allanol, gan arwain at ddiraddio perfformiad .

Ceblau lled-hyblyg
Maent yn cynnig hyblygrwydd cymedrol, gan ganiatáu plygu dro ar ôl tro, torchi neu lwybro o amgylch rhwystrau heb ddifrod parhaol . Mae eu hyblygrwydd yn gorwedd rhwng ceblau anhyblyg a chwympo cwbl hyblyg .



3. Paramedrau perfformiad trydanol

Baramedrau	Ceblau lled-anhyblyg	Ceblau lled-hyblyg
Sefydlogrwydd rhwystriant	Ardderchog - Mae geometreg sefydlog yn sicrhau rhwystriant cyson ar draws yr holl amleddau .	Yn dda ond yn israddol i led -anhyblyg - gall dargludyddion allanol plethedig achosi amrywiadau rhwystriant bach ar amleddau uchel iawn .
Colled	Colli mewnosod isel, yn enwedig mewn bandiau microdon (hyd at 100+ GHz), oherwydd arwyneb llyfn yr dargludydd allanol solet .	Colled mewnosod uwch na lled-anhyblyg, yn enwedig ar amleddau uchel, oherwydd bylchau bach ac afreoleidd-dra arwyneb yn yr dargludydd allanol plethedig .
Effeithiolrwydd cysgodi	Ardderchog (yn nodweddiadol> 100 dB) . Mae'r dargludydd allanol solet yn blocio EMI a RFI . i bob pwrpas	Gall bylchau da (yn nodweddiadol 80 dB) ond yn is na bylchau lled-anhyblyg . yn yr arweinydd plethedig achosi mân ollyngiadau EMI .
Capasiti trin pŵer	Uwch - Mae gan ddargludyddion solet afradu gwres effeithlon, sy'n addas ar gyfer senarios pŵer uchel .	Mae dargludedd thermol gwael dargludyddion plethedig yn cyfyngu capasiti pŵer .



Senarios cais 4.

Ceblau lled-anhyblyg
Yn addas ar gyfer senarios amledd uchel, manwl uchel sy'n gofyn am sefydlogrwydd llym a cholled isel, megis:

Systemau awyrofod ac amddiffyn (radar, cyfathrebu lloeren);

Offer prawf microdon (dadansoddwyr rhwydwaith fectorau, generaduron signal);

Dyfeisiau meddygol (peiriannau MRI, systemau therapi microdon);

Gosodiadau parhaol gyda hyd sefydlog (E . g ., porthwyr antena gorsaf sylfaen) .

Ceblau lled-hyblyg
Yn addas ar gyfer senarios sydd angen hyblygrwydd cymedrol gyda pherfformiad da, megis:

Setiau prawf cludadwy (e . g ., cysylltiadau rhwng offerynnau a duts);

Systemau RF dan do (llwybryddion WiFi, boosters signal cellog);

Senarios sy'n gofyn am ail -ffurfweddu achlysurol (e . g ., datblygiad prototeip labordy);

Cysylltiadau mewnol mewn matricsau switsh rf .

Nghryno

Mae ceblau lled-anhyblyg yn rhagori mewn senarios mewnosodiad sefydlog, perfformiad uchel, gan gynnig sefydlogrwydd uwch a cholled isel . Mae ceblau lled-hyblyg, ar y llaw arall, yn fwy manteisiol mewn senarios sy'n gofyn am hyblygrwydd cymedrol gyda pherfformiad da, ymarferoldeb banelio a 5 i}}}}}



Nodiadau Atodol: Gwahaniaethau Cost a Chynnal a Chadw

Ceblau lled-anhyblyg:
Mae costau gweithgynhyrchu uwch oherwydd y dargludydd allanol copr solet a'r angen am offer arbenigol ar gyfer ffurfio . gosod a chynnal a chadw yn fwy cymhleth (sy'n gofyn am weithredwyr proffesiynol) . Fodd bynnag, mae eu perfformiad sefydlog, ymwrthedd i heneiddio, a gwisgo yn arwain at gostau tymor hir is, gan wneud}} yn addas ar gyfer senari}, gan eu gwneud yn addas ar gyfer senari}, gan eu gwneud yn addas ar gyfer senari, gan wneud hynny yn addas ar gyfer senari.

Ceblau lled-hyblyg:
Costau is oherwydd prosesau cynhyrchu symlach ar gyfer dargludyddion allanol plethedig a dim angen offer ffurfio arbenigol . Yn ogystal, mae eu plygu â llaw yn lleihau costau cynnal a chadw ac ad -drefnu, gan eu gwneud yn ddelfrydol ar gyfer senarios sy'n gofyn am addasiadau aml neu gyda chyfyngiadau cyllideb {.



Estyniad: Cymhariaeth fer â cheblau cwbl hyblyg

Er mwyn deall lleoli "lled-hyblyg" yn well, mae cymhariaeth fer â cheblau cwbl hyblyg yn ddefnyddiol:
Mae gan geblau cwbl hyblyg ddargludyddion allanol fel arfer yn plethedig o linynnau copr mân (heb fawr o daenawd neu ddim tinnau), gan gynnig hyblygrwydd eithafol ar gyfer plygu neu hyd yn oed glymu . Fodd bynnag, mae eu perfformiad trydanol (e . g {., sefydlogrwydd rhwystriant, switshis, switshis, yn switshio i lawr) cymwysiadau amledd isel gydag anghenion hyblygrwydd uchel (e . g ., gwifrau clustffon, cysylltiadau mewnol mewn dyfeisiau bach) .
Mae ceblau lled-hyblyg yn taro cydbwysedd rhwng hyblygrwydd a pherfformiad, gan lenwi'r bwlch rhwng ceblau lled-anhyblyg (perfformiad uchel ond na ellir ei addasu) ac yn gwbl hyblyg (hyblygrwydd uchel ond perfformiad gwannach) .
