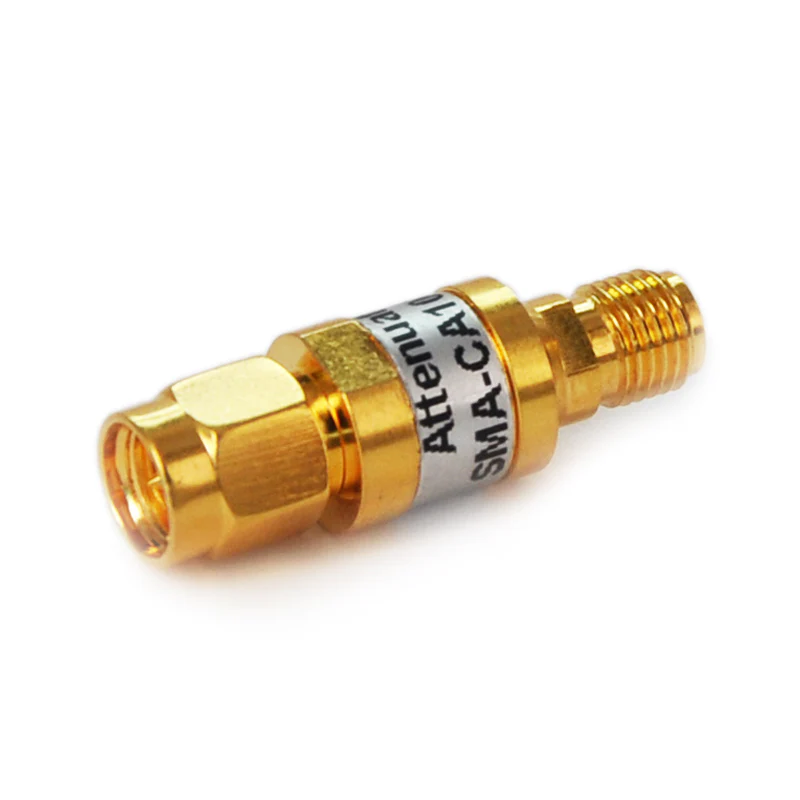

Mathau o pam mae gan attenuators rf fewnbwn gwrywaidd ac allbwn benywaidd?

Prif swyddogaeth attenuator amledd radio (RF) yw lleihau pŵer signal, ac fel rheol mae'n cael ei gysylltu'n uniongyrchol â ffynonellau signal fel generaduron RF a chwyddseinyddion pŵer . Mae attenuators RF fel arfer Atal . Mae'r manylion fel a ganlyn:

1. Sefydlogrwydd cysylltiad
Fel rheol mae gan gysylltwyr gwrywaidd strwythur math PIN, tra bod gan gysylltwyr benywaidd strwythur jac - math . Gall y dull cysylltu gwrywaidd hwn - gall y dull cysylltu benywaidd ddarparu effaith cysylltiad cymharol sefydlog . gellir ymgorffori pin y cysylltydd gwrywaidd yn dda yn jac y cysylltydd benywaidd, ac nid yw'n hawdd ei lacio gan y signal redu felly i gymryd y tu hwnt, Cysylltwch â .

2. Cydnawsedd a safoni offer diwydiant
Yn y maes RF, mae ffynonellau signal fel arfer yn cynnwys cysylltwyr benywaidd (fel offerynnau RF a chwyddseinyddion) . Os oes mewnbwn gwrywaidd i'r attenuator, gellir ei fewnosod yn uniongyrchol yn y ffynhonnell signal heb addaswyr ychwanegol, a thrwy hynny leihau colli cysylltiad i'r maint mwyaf .
Fel rheol mae gan geblau RF gysylltydd gwrywaidd ar un pen a chysylltydd benywaidd yn y pen arall . fel dyfais ganolradd, rhaid i'r attenuator gydymffurfio â'r safonau hyn .
Felly, gellir cysylltu attenuator â mewnbwn gwrywaidd yn uniongyrchol â diwedd allbwn benywaidd y ffynhonnell signal, a gall ei ben allbwn benywaidd gysylltu'n hawdd â dyfeisiau RF eraill .

3. Amddiffyn offer prawf RF
Defnydd cyffredin o attenuators RF yw amddiffyn offer derbyn sensitif o signalau pŵer uchel . yn ychwanegol, ar gyfer rhai attenuators â manwl gywirdeb uchel, gall amddiffyn y cysylltydd allbwn sicrhau sefydlogrwydd allbwn signal yn well a chywirdeb gwanhau {.

Lleihau cysylltwyr ychwanegol a gwella cywirdeb signal
Os yw attenuator wedi'i ddylunio gyda chysylltwyr benywaidd ar gyfer mewnbwn ac allbwn, mae angen i ddefnyddwyr ddefnyddio addasydd gwrywaidd ychwanegol - i - i'w gysylltu â'r ffynhonnell signal:

4. Bydd addaswyr ychwanegol yn cyflwyno colled mewnosod .

Gall gormod o bwyntiau cysylltu gynyddu adlewyrchiad signal a chymhareb tonnau sefyll foltedd (VSWR) .

Gall cysylltiadau rhydd effeithio ar gywirdeb mesur . Fodd bynnag, gellir cysylltu attenuator â mewnbwn gwrywaidd a allbwn benywaidd yn uniongyrchol, gan leihau'r angen am addaswyr ychwanegol a gwella dibynadwyedd system .

Meysydd cais 5.

Rhwydweithiau paru antena

Systemau Cyfathrebu Di -wifr ar gyfer Rheoli Pwer

Systemau radar a microdon

Profi Cyswllt RF

Yn y cymwysiadau hyn, mae dyfeisiau RF fel arfer yn dilyn manylebau cysylltydd benywaidd safonedig, ac fel rheol mae gan geblau RF gysylltydd gwrywaidd ar un pen a chysylltydd benywaidd yn y pen arall . Mae dyluniad yr attenuator gyda mewnbwn gwrywaidd ac allbwn benywaidd yn ei gwneud yn fwy addasadwy a chydnaws .
