Addasydd 3.5mm
Yn gyffredinol, nodweddir yr addasydd 3 . 5mm rf gan strwythur cryno . Mae diamedr allanol y cysylltydd fel arfer tua 3 . 5mm, sydd wedi'i gynllunio i fod yn fach ac yn ysgafn, gan ei gwneud yn addas i'w ddefnyddio mewn cymwysiadau lle mae gofod yn gyfyngedig. Er enghraifft, mewn rhai dyfeisiau cyfathrebu bach neu gynulliadau bwrdd cylched dwysedd uchel, gellir integreiddio'r cysylltydd 3.5mm yn hawdd heb gymryd gormod o le.
Disgrifiad
Cyflwyniad Cynnyrch
Yn gyffredinol, nodweddir yr addasydd 3 . 5mm rf gan strwythur cryno . Mae diamedr allanol y cysylltydd fel arfer tua 3 . 5mm, sydd wedi'i gynllunio i fod yn fach ac yn ysgafn, gan ei gwneud yn addas i'w ddefnyddio mewn cymwysiadau lle mae gofod yn gyfyngedig. Er enghraifft, mewn rhai dyfeisiau cyfathrebu bach neu gynulliadau bwrdd cylched dwysedd uchel, gellir integreiddio'r cysylltydd 3.5mm yn hawdd heb gymryd gormod o le.
Yn ogystal, mae yna hefyd wahanol fathau o ryngwynebau porthladd, fel cysylltwyr syth a chysylltwyr ongl dde . Mae cysylltwyr ongl dde yn fwy cyfleus ar gyfer sefyllfaoedd lle mae lle yn gyfyngedig ac mae angen gwneud y cysylltiad ar ongl dde .
Data Technegol Cynnyrch
Yn gyffredinol, mae gan y dyfeisiau addasydd 3 . 5mm RF 5mm VSWR . Gall VSWR isel leihau adlewyrchiad signal yn effeithiol a gwella effeithlonrwydd trosglwyddo signal . mewn cymwysiadau ymarferol, gall gwerth VSWR rhwng llai na chyfranogiad fod yn fwy na hynny, yn sicrhau bod y cyfrannau yn ei gyflawni, yn gallu sicrhau bod y cyfrannau yn ei sicrhau, yn sicrhau bod y cyfrannau yn cael ei gyflawni, yn helpu i sicrhau bod y cyfrannau hwnnw'n cael ei gyflawni, yn sicrhau bod y cyfrannau yn ei chyflawni, yn sicrhau bod y signal hwnnw'n ei chyflawni, yn sicrhau bod y cyfrannau yn ei chyflawni yn fwy na hynny, ymyrraeth.
Cwestiynau Cyffredin Caffael
Data manyleb cynnyrch
|
Chyfluniadau |
|
|
Cysylltydd 1 math |
3.5mm |
|
Cysylltydd 1 Rhwystr |
50 ohms |
|
Cysylltydd 1 polaredd |
Safonol |
|
Math Cysylltydd 2 |
2.4mm/2.92mm/3.5mm/n |
|
Cysylltydd 2 Rhwystr |
50 ohms |
|
Cysylltydd 2 polaredd |
Safonol |
|
Dull mowntio cysylltydd |
Neb |
|
Arddull corff addasydd |
Fflans syth |
|
Gwybodaeth Deunyddiau |
|
|
Cyswllt canol |
Ciwb aur wedi'i blatio |
|
Cyswllt Allanol |
Dur gwrthstaen |
|
Gorff |
Dur gwrthstaen |
|
Dielectric |
Pei |
|
Data Amgylcheddol |
|
|
Amrediad tymheredd |
Gradd -55 i +165 gradd |
|
2011/65/UE (ROHS) |
Chydymffurfiol |

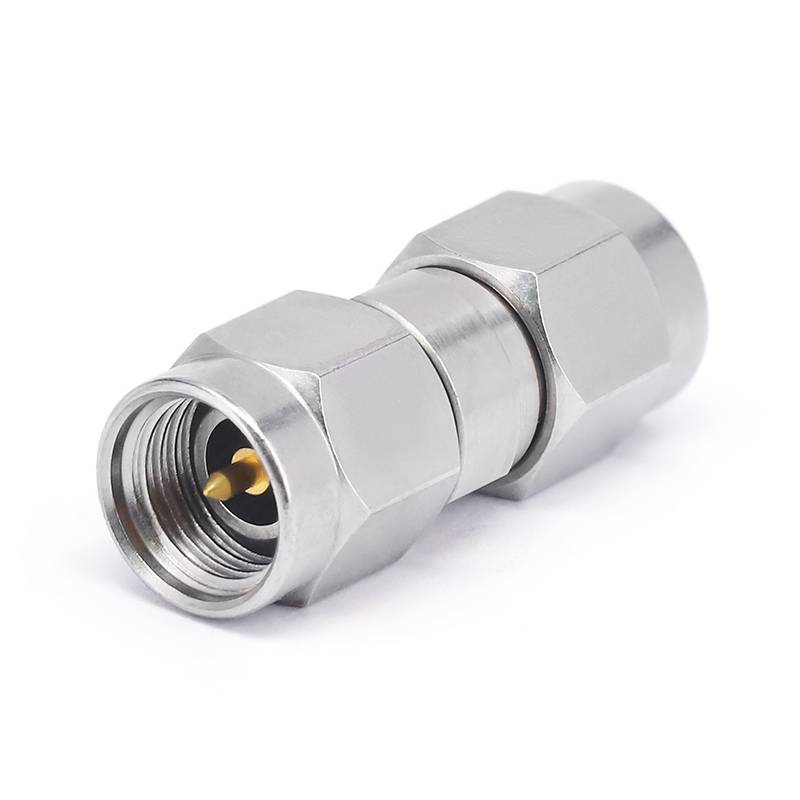

Math o Gynnyrch
|
Addasydd RF 3.5mm |
|||||
|
Sku |
Arluniau |
Amledd |
Vswr |
Math o Ddisgrifiad |
|
|
Fr 1-3.5- jjs |
|
|
Dc -33 ghz |
1.15 |
Gwryw 3.5mm i gwryw 3.5mm |
|
Fr 1-3.5- kks |
|
|
Dc -33 ghz |
1.15 |
Benyw 3.5mm i ferched 3.5mm |
|
Fr 1-3.5- jks |
|
|
Dc -33 ghz |
1.15 |
Gwryw 3.5mm i ferched 3.5mm |
|
Addasydd RF 3.5mm i 2.4mm |
|||||
|
Sku |
Arluniau |
Amledd |
Vswr |
Math o Ddisgrifiad |
|
|
Fr 1-3.5/2.4- jjs |
|
|
Dc -26.5 ghz |
1.15 |
Gwryw 3.5mm i ddynion 2.4mm |
|
Fr 1-3.5/2.4- kks |
|
|
Dc -26.5 ghz |
1.15 |
Benyw 3.5mm i ferched 2.4mm |
|
Fr 1-3.5/2.4- jks |
|
|
Dc -26.5 ghz |
1.15 |
Gwryw 3.5mm i ferched 2.4mm |
|
Fr 1-3.5/2.4- kjs |
|
|
Dc -26.5 ghz |
1.15 |
Menyw 3.5mm i ddyn 2.4mm |
|

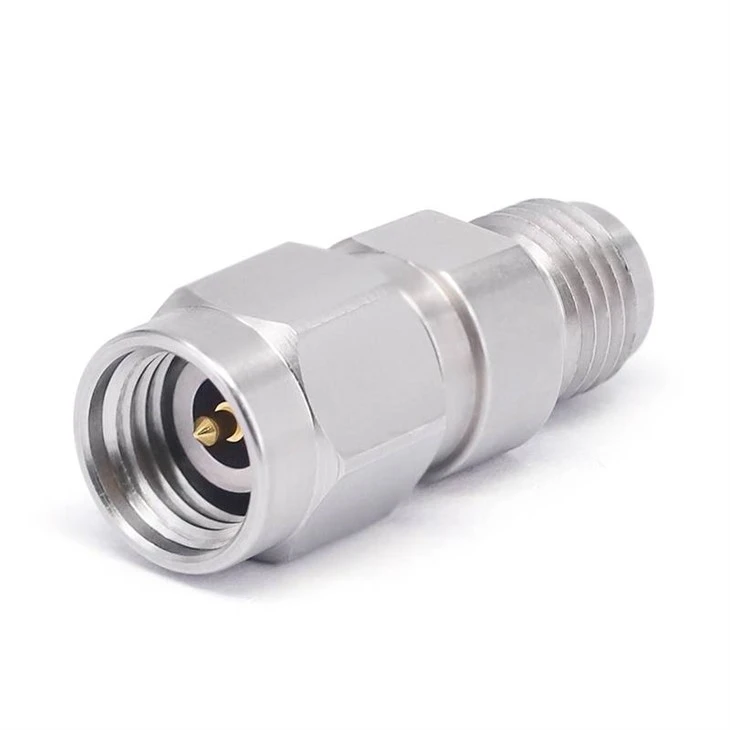

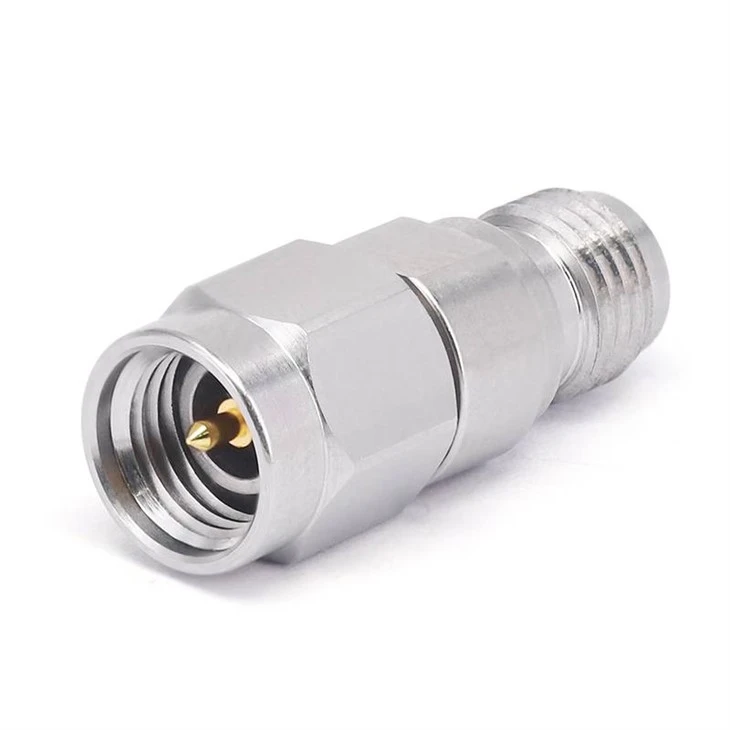

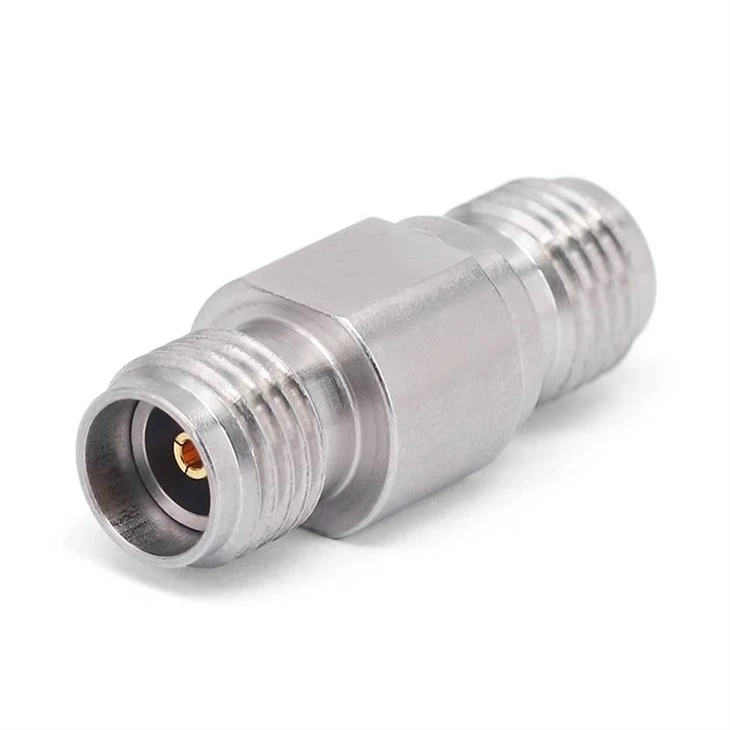

3.5mm i 2.92mmAddasydd RF |
|||||
|
Sku |
Arluniau |
Amledd |
Vswr |
Math o Ddisgrifiad |
|
|
Fr 1-3.5/2.92- jjs |
|
|
Dc -26.5 ghz |
1.15 |
Gwryw 3.5mm i ddynion 2.92mm |
|
Fr 1-3.5/2.92- kks |
|
|
Dc -26.5 ghz |
1.15 |
Benyw 3.5mm i 2.92mm benywaidd |
|
Fr 1-3.5/2.92- jks |
|
|
Dc -26.5 ghz |
1.15 |
Gwryw 3.5mm i 2.92mm benyw |
|
Fr 1-3.5/2.92- kjs |
|
|
Dc -26.5 ghz |
1.15 |
Menyw 3.5mm i 2.92mm o ddyn |
|
3.5mm i addasydd rf |
|||||
|
Sku |
Arluniau |
Amledd |
Vswr |
Math o Ddisgrifiad |
|
|
Fr 1- n/3.5- jjs |
|
|
Dc -18 ghz |
1.15 |
N gwryw i 3.5mm gwryw |
|
Fr 1- n/3.5- kks |
|
|
Dc -18 ghz |
1.15 |
N benyw i ferched 3.5mm |
|
Fr 1- n/3.5- jks |
|
|
Dc -18 ghz |
1.15 |
N gwryw i ferched 3.5mm |
|
Fr 1- n/3.5- kjs |
|
|
Dc -18 ghz |
1.15 |
N benyw i 3.5mm o ddyn |
