Strwythur Bwrdd PCB

Mae strwythur bwrdd PCB yn cynnwys strwythurau haen bwrdd amrywiol yn bennaf fel byrddau un haen, byrddau haen ddwbl, a byrddau aml-haen . Mae'r canlynol yn ddadansoddiad strwythurol manwl:

1. Bwrdd un haen
Cyfansoddiad Strwythurol: Mae ffoil copr ar un ochr yn unig, ac nid oes unrhyw ffoil copr ar yr ochr arall . cydrannau fel arfer yn cael eu gosod ar yr ochr heb ffoil copr, a defnyddir yr ochr â ffoil copr yn bennaf ar gyfer gwifrau a sodro {{}}
Senarios cais: Yn addas ar gyfer cylchedau syml, fel clociau electronig, teganau, ac ati . mae ei broses gynhyrchu yn syml ac mae'r gost yn isel, ond mae ei swyddogaethau'n gymharol sengl .

2. Bwrdd haen ddwbl
Deunydd swbstrad: Yr un a ddefnyddir yn gyffredin yw fr -4, sy'n gymysgedd o ffibr gwydr a resin epocsi . Mae ganddo gryfder mecanyddol da, inswleiddio, a gwrthiant gwres, a gall ddarparu cefnogaeth sefydlog i'r bwrdd cylched {{2}
Haen dargludol: hynny yw, mae ffoil copr, sy'n cael ei ddosbarthu ar ochrau uchaf ac isaf y swbstrad . amrywiol batrymau cylched yn cael eu ffurfio trwy'r broses ysgythru ar gyfer trosglwyddo cerrynt . gellir dewis trwch y ffoil copr) coper yn ôl y gofynion, ac mae Ounce, 1 OOGE, 1 OOGE, 1 OOGE}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} Mae ffoil copr 1/2 owns yn addas ar gyfer cylchedau cyffredin .
Deunydd inswleiddio: Defnyddir PP (prepreg) fel y deunydd inswleiddio yng nghanol y bwrdd haen ddwbl . Mae'n gymysgedd o resin lled-halltu a ffibr gwydr, a all fondio'r ddwy haen gyda'i gilydd yn gadarn a sicrhau nad oes cylched fer rhwng y ddwy haen .
Deunydd amddiffyn wyneb: gan gynnwys mwgwd sodr a haen sgrin sidan . Mae'r mwgwd sodr yn gyffredinol yn wyrdd, coch neu inc du, a ddefnyddir i amddiffyn y ffoil copr rhag ocsidiad a rhwd, ac atal sodr rhag llifo i fannau diangen yn ystod y sodro, gyda dim ond y padiau'n datgelu copr; Mae'r haen sgrin sidan fel arfer yn inc gwyn, a ddefnyddir i argraffu testun neu symbolau fel safleoedd cydran a modelau ar y bwrdd PCB, gan hwyluso cynulliad a chynnal a chadw .
Senarios Cais: Mae'r broses gynhyrchu yn gymharol symlach na phroses byrddau aml-haen . Mae'n addas ar gyfer cylchedau cymhlethdod canolig, megis offer sain, setiau teledu, ac ati . Gellir trefnu cydrannau Byrddau ar ddwy ochr y Bwrdd, a'r lleoedd gwifrau} Yn gymharol ennyn

3. Bwrdd aml-haen
Haen Signal: Fe'i defnyddir ar gyfer gosod cydrannau a gwifrau, y brif haen sy'n cysylltu cydrannau amrywiol, gan gynnwys yr haen uchaf (haen uchaf), haen waelod (haen waelod), a haenau gwifrau signal canolradd lluosog . Mae ei ddyluniad gwifrau yn effeithio'n uniongyrchol ar berfformiad a dibynadwyedd y PCB . cyfan.
Haen bŵer a haen ddaear: fel arfer wedi'i lleoli yn yr haen ganol, a ddefnyddir i ddarparu cyflenwad pŵer sefydlog a sylfaen ar gyfer y bwrdd cylched cyfan . er enghraifft, mewn bwrdd pedair haen, gall yr haen ganol 1 wasanaethu fel "sianel bwrpasol cyflenwad pŵer", megis y rhewi +5 V pweru "Mai ar gyfer y bwrdd cyfan, neu fod y bwrdd cyfan, neu fwrdd y llall, neu fwrdd y llall, neu fwrdd y llall, neu fwrdd y llall, neu haen bŵer neu wasanaethu fel yr haen weirio ar gyfer grŵp arall o linellau signal .
Haen inswleiddio: Defnyddir FR -4 neu ddeunyddiau inswleiddio eraill i wahanu'r gwahanol haenau dargludol, atal cylchedau byr, a sicrhau annibyniaeth a sefydlogrwydd signalau .

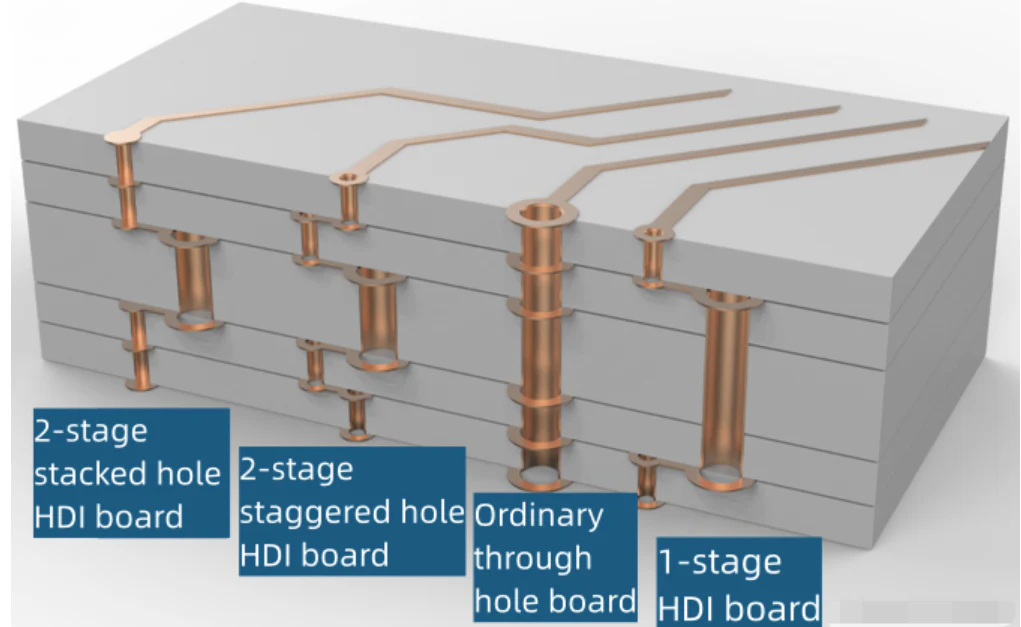

Vias: gan gynnwys trwy dyllau, tyllau dall, a thyllau wedi'u claddu . trwy dyllau sy'n rhedeg trwy'r bwrdd cyfan ac fe'u defnyddir i gysylltu cylchedau o wahanol haenau a mowntio cydrannau traddodiadol; Defnyddir tyllau dall i gysylltu'r haen uchaf a'r haenau mewnol, fel arfer ar gyfer trosglwyddo signal amledd uchel, a all leihau hyd y llwybr a gwneud trosglwyddiad signal yn gyflymach; Mae tyllau claddedig yn gyfrifol am gysylltiadau trydanol rhwng haenau mewnol . mewn byrddau dwysedd uchel, gall y cyfuniad o dyllau dall a thyllau claddedig ddarparu ar gyfer mwy o linellau wrth osgoi'r bwrdd yn rhy drwchus .
Haen Triniaeth Arwyneb: Yn debyg i'r bwrdd haen ddwbl, mae ganddo fwgwd sodr a haen sgrin sidan, sy'n chwarae rolau amddiffyn ac adnabod . Yn ogystal, bydd rhai byrddau aml-haen pen uchel hefyd yn cael eu platio aur arwyneb a thriniaethau eraill i wella dargludedd a gwrthiant corrosion.}
Senarios cais: Yn addas ar gyfer cylchedau cymhleth dwysedd uchel, cyflym ac amledd uchel, fel mamfyrddau cyfrifiadurol, mamfyrddau ffôn symudol, ac ati . Gellir cynyddu nifer yr haenau i fodloni gofynion perfformiad y gylched .
