Beth yw'r gwahaniaeth rhwng antenâu Yagi ac antenau cyfnodol-log?

Mae antenau Yagi (antenau yagi-uda) ac antenau cyfnodol-log yn antenau cyfeiriadol, tân diwedd, ond maent yn amrywio'n sylweddol o ran dyluniad, perfformiad a chymwysiadau oherwydd eu hegwyddorion gweithredu penodol . isod mae cymhariaeth fanwl ar draws dimensiynau allweddol:



1. Dyluniad strwythurol

Antennas Yagi

Yn cynnwys aelfen wedi'i gyrru(y rheiddiadur gweithredol wedi'i gysylltu â'r llinell borthiant), unadlewyrchydd(yn hirach na'r elfen yrru), a lluosogchyfarwyddwyr(byrrach na'r elfen yrru) .

Trefnir elfennau mewn llinell syth, gyda'r adlewyrchydd y tu ôl i'r elfen wedi'i gyrru a'r cyfarwyddwyr o flaen .

Yn nodweddiadol mae ganddynt nifer fach o elfennau (E . g ., 1 adlewyrchydd + 1 elfen wedi'i gyrru + 3 - 10 cyfarwyddwr), gan wneud y strwythur yn gryno .

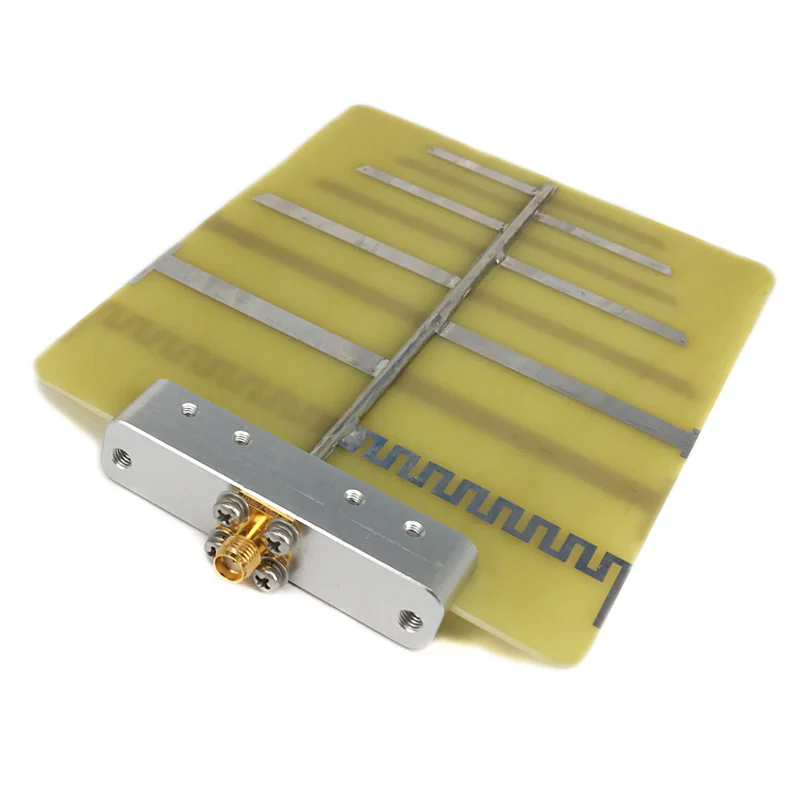

Antenau log-gyfnodol

Yn cynnwys cyfres oElfennau tebyg i Dipole(振子) gyda hyd yn cynyddu'n raddol, wedi'u trefnu ar hyd ffyniant canolog neu linell borthiant .

Mae hyd elfen a bylchau yn dilyn aperthynas log-gyfnodol: Mae cymhareb hyd a phellteroedd yr elfen yn olynol yn gyson (e . g ., τ=ln ln +1=dn dn {+1, lle τ<1).

Mae angen mwy o elfennau (yn aml 10 - 30+) i gyflawni lled band eang, gan arwain at strwythur hirach, mwy cymhleth .



2. Egwyddor weithredol

Antennas Yagi

Dyluniad soniarus: Mae pob elfen (adlewyrchydd, elfen wedi'i gyrru, cyfarwyddwyr) wedi'i thiwnio i amledd penodol (yn soniarus ar y donfedd darged) . Mae'r adlewyrchydd a'r cyfarwyddwyr

Mae ymbelydredd yn cael ei wella trwy ymyrraeth adeiladol i'r cyfeiriad ymlaen (tuag at gyfarwyddwyr) ac ymyrraeth ddinistriol i'r cyfeiriad arall (wedi'i rwystro gan y adlewyrchydd) .

Antenau log-gyfnodol

Dyluniad nad yw'n soniarus: Nid oes yr un elfen wedi'i thiwnio i amledd penodol . yn lle, ar unrhyw amledd penodol, dim ond is -set o elfennau (y rhai y mae eu hyd yn ~ λ/2 ar gyfer yr amledd hwnnw) yn cyfrannu'n weithredol at ymbelydredd .

Mae'r gymhareb log-gyfnodol τ yn sicrhau bod perfformiad yr antena yn ailadrodd o bryd i'w gilydd ar raddfa amledd logarithmig, gan alluogi gweithrediad cyson ar draws band eang .



3. lled band

Dyma'rgwahaniaeth mwyaf critigol:

Antennas Yagi: Lled band cul (yn nodweddiadol 10–20% o amledd y ganolfan) mae perfformiad . yn diraddio'n gyflym y tu allan i'r ystod hon oherwydd bod yr elfennau soniarus yn cael eu optimeiddio ar gyfer tonfedd benodol . yn unig

Antenau log-gyfnodol: Lled band ultra-eang (yn aml yn gorchuddio wythfedau lluosog, e {. g ., 1:10 neu gymarebau amledd ehangach) . maent yn cynnal perfformiad sefydlog ar draws eu band cyfan oherwydd y trefniant elfen log-log, sy'n addasu i don}



4. Ennill

Antennas Yagi: Enillion uchel o fewn eu lled band cul (5–15 dbi yn nodweddiadol) . Mae ennill yn cynyddu gyda nifer y cyfarwyddwyr (mwy o gyfarwyddwyr=enillion uwch, ond lled band culach) .

Antenau log-gyfnodol: Mae enillion cymedrol ond sefydlog ar draws eu band llydan (yn nodweddiadol 3–10 dbi) . yn amrywio ychydig ag amledd, gan eu gwneud yn ddibynadwy ar gyfer cymwysiadau aml-fand .



5. Cyfeiriadedd

Mae'r ddau ynantenâu cyfeiriadol (tân diwedd), pelydru'r rhan fwyaf o egni i un cyfeiriad cynradd:

Antennas Yagi: Cyfarwyddeb miniog iawn gyda phrif llabed cul (lled trawst isel) a llabedau ochr isel, gan eu gwneud yn ffocws uchel .

Antenau log-gyfnodol: Cyfarwyddiad cymedrol gyda phrif llabed ychydig yn ehangach nag yagis, ond mae'r lled trawst hwn yn parhau i fod yn sefydlog ar draws eu hystod amledd eang .



6. Cymwysiadau

Mae'r gwahaniaeth allweddol mewn lled band yn gyrru eu hachosion defnydd:

Antennas Yagi: Delfrydol ar gyferBand cul, cymwysiadau amledd sefydlogLle mae enillion uchel a chyfeiriadedd miniog yn cael eu blaenoriaethu, megis:

Derbyniad Darlledu Teledu/Radio (E . g ., antenas teledu uhf/vhf) .

Cyfathrebu pwynt-i-bwynt (E . g ., dolenni microdon ar gyfer rhyngrwyd gwledig) .

Radio Amatur (Bandiau HF/VHF) a Systemau Radar .

Antenau log-gyfnodol: A ffefrir ar gyferCeisiadau Band Eangyn gofyn am sylw ar draws amleddau lluosog, megis:

Systemau Cyfathrebu (Milwrol, Gwasanaethau Brys) Angen Gweithredu ar Amleddau Amrywiol .

Profi EMC (Cydnawsedd Electromagnetig) (i ganfod ymyrraeth ar draws bandiau eang) .

Tonnau byr i dderbynyddion/trosglwyddyddion microdon (e . g ., dadansoddwyr sbectrwm, seryddiaeth radio) .



Tabl Cryno

Nodweddiadol	Antena yagi	Antena log-gyfnodol
Strwythuro	Elfen wedi'i gyrru + 1 adlewyrchydd + ychydig o gyfarwyddwyr	Cyfres o drochi graddfa (cymhareb cyfnodol-log)
Lled band	Cul (10–20% o amledd y ganolfan)	Llydan (wythfedau lluosog, e . g ., 1:10)
Henillon	Uchel (5–15 dbi) ond yn ddibynnol ar amledd	Cymedrol (3–10 dbi) a sefydlog ar draws band
Chyfarwyddeb	Miniog (prif llabed cul, llabedau ochr isel)	Cymedrol (prif llabed ehangach, stabl dros fand)
Egwyddor weithredol	Soniarus (wedi'i diwnio i donfedd benodol)	Nad ydynt yn gysegredig (yn addasu i donfeddi amrywiol)
Cymwysiadau nodweddiadol	Teledu amledd sefydlog, cysylltiadau pwynt i bwynt	Cyfathrebu band eang, profion EMC



Yn fyr, mae Yagis yn rhagori mewn senarios band cul, enillion uchel, tra bod antenâu cyfnodol-log yn anhepgor ar gyfer hyblygrwydd band eang .
