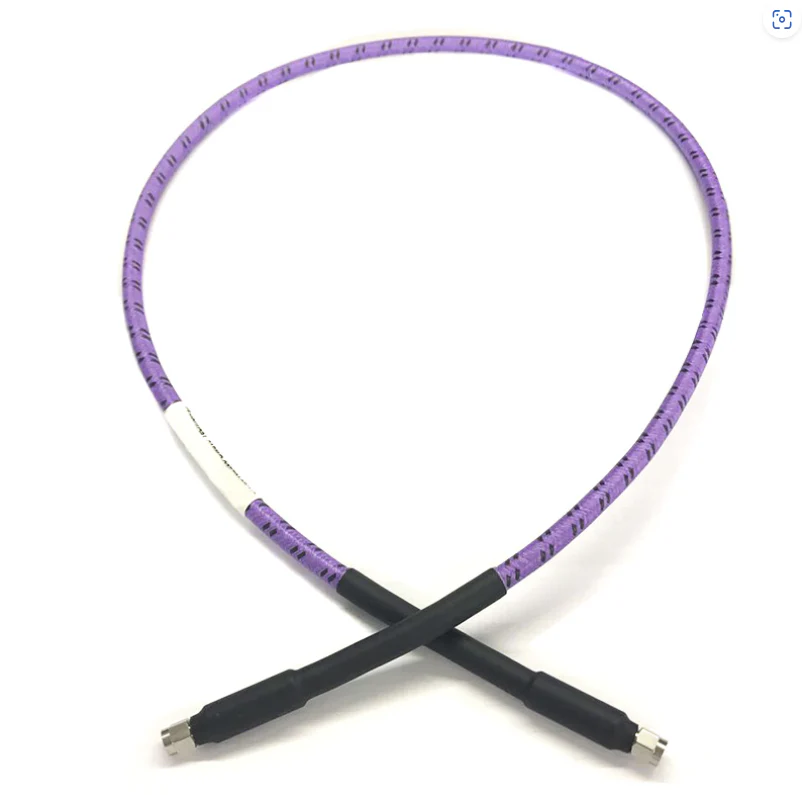

Sut i ddewis cynulliad cebl rf



Mae dewis y cynulliad cebl RF cywir yn hanfodol ar gyfer sicrhau trosglwyddiad signal dibynadwy mewn meysydd fel telathrebu, radar, prawf a mesur, awyrofod a systemau diwydiannol. Mae'r broses ddethol yn gofyn am gydbwyso perfformiad trydanol, nodweddion mecanyddol, ymwrthedd amgylcheddol, a gofynion cais penodol. Dyma ganllaw cam wrth gam i'ch helpu chi i wneud penderfyniad gwybodus:



1. Eglurwch ofynion cais a senarios

Prawf a Mesur: Plygu aml, cysylltiadau dro ar ôl tro, a gofynion manwl uchel (ee, offer labordy, osgilosgopau).

Gosodiad sefydlog: Sefydlogrwydd tymor hir ac anghenion cynnal a chadw isel.

Amgylcheddau garw: Dod i gysylltiad â thymheredd eithafol, lleithder, dirgryniad neu gemegau (ee tyrau awyr agored, awyrofod, peiriannau diwydiannol).

Systemau symudedd uchel: Hyblygrwydd a gwydnwch mewn taleithiau sy'n symud (ee, dronau, robotiaid, dyfeisiau cludadwy).



2. Gwerthuso paramedrau perfformiad trydanol allweddol

a. Ystod amledd

Mae gan geblau RF amledd gweithredu uchaf, y mae colli signal (gwanhau) yn cynyddu'n sydyn. Sicrhewch fod amledd sgôr y cebl yn cynnwys ystod weithredu eich system:

Amledd isel (llai na neu'n hafal i 6 GHz): RG 58, RG316 (sy'n gyffredin mewn electroneg defnyddwyr).

Amledd canolig (6–26 GHz): .086, .141 ceblau lled-hyblyg a lled-anhyblyg.

Amledd Uchel (26-40 GHz): osgled colled ultra-isel a cheblau cyfechelog cam-sefydlog (ee, ar gyfer cyfathrebu lloeren, radar).

Amledd Ultra-Uchel (40–110 GHz): osgled colled ultra-isel a cheblau cyfechelog sy'n sefydlog ar gam (systemau tonnau milimetr).

b. Gwanhad

Mae gwanhau (db/tr) yn mesur colli signal dros bellter ac yn cynyddu gydag amlder. Ar gyfer trosglwyddo pellter hir, blaenoriaethwch geblau gwanhau isel.

c. Paru rhwystriant

Mae camgymhariad rhwystriant yn achosi adlewyrchiad signal, gan leihau effeithlonrwydd a chreu ymyrraeth. Cydweddwch rwystr y cebl â'ch system:

Y mwyafrif o systemau RF (ee, milwrol, telathrebu, offer prawf): 50Ω.

Systemau teledu fideo / cebl: 75Ω.

Ceisiwch osgoi cymysgu rhwystrau (ee cebl 50Ω gyda chysylltwyr 75Ω).

d. Capasiti trin pŵer

Rhaid i'r cebl wrthsefyll pŵer y system (pŵer cyfartalog a brig) er mwyn osgoi gorboethi neu chwalu. Ffactorau allweddol:

Pwer cyfartalog: Pwer parhaus (ee, 100W mewn gorsafoedd sylfaen).

Pwer brig: pŵer pwls byr (ee, lefel cilowat mewn radar).

Derate mewn amgylcheddau tymheredd uchel (ee gostyngiad o 20% ar 60 gradd).

e. Sefydlogrwydd cyfnod

Mewn systemau cam-sensitif, fel y rhai â signalau gwahaniaethol, mae'r llu o ddrifft cam a achosir gan newidiadau tymheredd neu blygu. Dewiswch geblau ag osgled sefydlog a nodweddion cyfnod.



3. Gwerthuso nodweddion mecanyddol

a. Hyblygrwydd

Hyblygrwydd uchel: Defnyddiwch geblau hyblyg ar gyfer senarios sy'n gofyn am blygu aml (ee, arweinyddion prawf).

Hyblygrwydd isel: Ar gyfer gosodiadau sefydlog sydd angen sefydlogrwydd, defnyddiwch geblau lled-anhyblyg (dargludydd allanol copr solet) neu geblau lled-hyblyg.

b. Gwydnwch

Radiws plygu: Sicrhewch y gall y cebl wrthsefyll y radiws plygu lleiaf heb ddiraddio perfformiad.

Gwisgwch Gwrthiant: Defnyddiwch geblau â gwainoedd cadarn (ee gwain plethedig neilon dur gwrthstaen) mewn amgylcheddau diwydiannol llym.



4. Ystyriwch wrthwynebiad amgylcheddol

Rhaid i'r cebl weithredu'n iawn o dan ei amodau gweithredu:

Ystod tymheredd: Gradd ddiwydiannol (-40 gradd i 125 gradd), gradd awyrofod (gradd -55 i 165 gradd), neu amgylcheddau eithafol. Gall uwch-ddargludyddion tymheredd uchel (ee inswleiddio PTFE wrthsefyll gradd -65 i 200 gradd).

Gwrthiant Lleithder / Sgôr IP: Mae angen ceblau / cysylltwyr gwrth-ddŵr ar gyfer defnydd awyr agored (ee cysylltwyr n-math IP67 / IP68 N-math ag O-fodrwyau).

Gwrthiant Cemegol / Gwrthiant UV: Ar gyfer senarios sy'n agored i olew, tanwydd neu olau haul (ee, gwainoedd copolymer ethylen-tetrafluoroethylene ar gyfer ymwrthedd cemegol; PVC wedi'i sefydlogi gan UV i'w ddefnyddio yn yr awyr agored).

Gwrthiant Dirgryniad / Sioc: Mae cymwysiadau milwrol / awyrofod yn gofyn am geblau â chysgodi cadarn a rhyddhad straen (ee, cwrdd â safonau MIL-DTL -17).



5. Dewiswch gysylltwyr cydnaws

Rhaid i gysylltwyr gyd -fynd â'r rhyngwyneb cebl ac offer, gyda cholled mewnosod isel a chysylltiad dibynadwy:

Mathau cyffredin: SMA (hyd at 18 GHz), N-math (hyd at 18 GHz, pŵer uchel), TNC (gwrthsefyll dirgryniad), BNC (amledd isel, cysylltiad cyflym), 2.92mm (hyd at 40 GHz), 1.85mm (hyd at 67 GHz).

Nodweddion: Dewiswch grimp, sodr, neu gysylltwyr cywasgu yn seiliedig ar anghenion gosod. Mewn amgylcheddau llym, dewiswch gysylltwyr dur gwrthstaen dros rai pres.

Rhyw a pholaredd: Sicrhewch fod pennau dynion / benywaidd yn cyfateb i'r offer (ee, SMA gwryw i fenyw n-n).



6. Cost cydbwysedd a dibynadwyedd

Mae ceblau perfformiad uchel (ee dargludyddion arian-platiog, PTFE ewynnog / PTFE dwysedd isel) yn ddrytach ond mae colled is a hyd oes hirach (sy'n addas ar gyfer systemau critigol).

Mae opsiynau economaidd (ee dur wedi'i orchuddio â chopr arian, braid copr tun, gwain PVC) yn addas ar gyfer defnyddiau amledd isel, anfeirniadol (ee, electroneg defnyddwyr).

Ar gyfer cymwysiadau sy'n hanfodol i ddiogelwch (ee, offer meddygol, hedfan), blaenoriaethu dibynadwyedd dros gost.



Crynodeb o gamau allweddol

Eglurwch y senario cais (ystod sefydlog / symudol, dan do / awyr agored, ystod amledd).

Cydweddwch fanylebau trydanol (rhwystriant, pŵer, gwanhau).

Dewiswch briodweddau mecanyddol priodol (hyblygrwydd, maint, gwydnwch).

Sicrhau ymwrthedd amgylcheddol (tymheredd, lleithder, cemegolion).

Dewiswch gysylltwyr cydnaws.

Perfformiad cydbwysedd, cost a dibynadwyedd.



Trwy ddilyn y camau hyn, gallwch ddewis cynulliad cebl RF sy'n gwneud y gorau o gyfanrwydd signal a hirhoedledd ar gyfer eich anghenion penodol.
