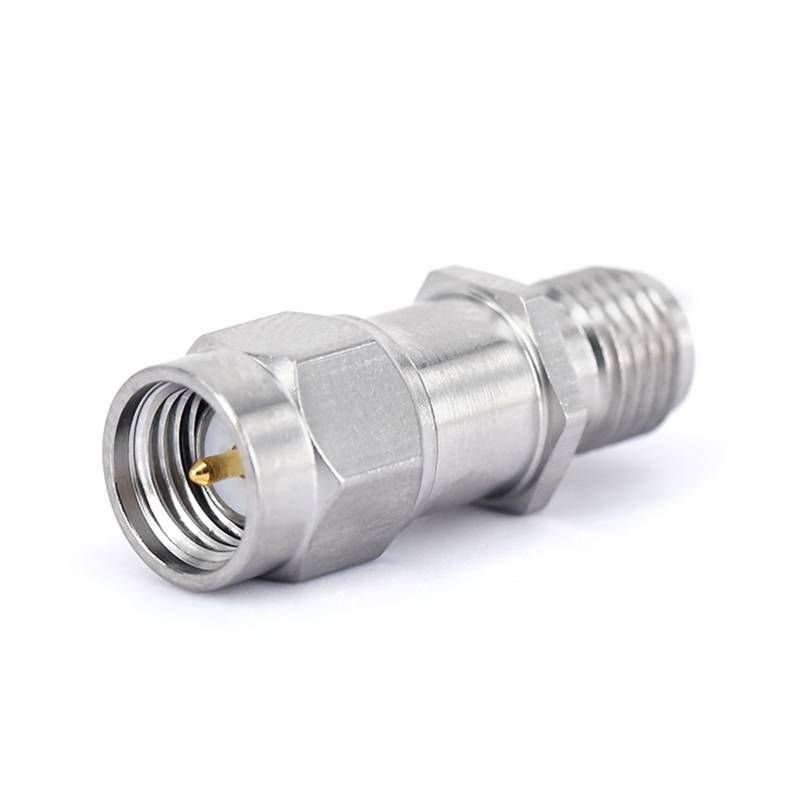

Blociau DC Mewnol

Swyddogaeth graidd bloc DC yw atal signalau cerrynt uniongyrchol (DC) rhag pasio drwodd wrth ganiatáu i signalau cerrynt eiledol (AC), yn enwedig signalau amledd radio (RF), basio drwodd yn llyfn. Mae'r nodwedd hon yn bwysig iawn mewn llawer o gylchedau oherwydd gall atal signalau DC rhag cael effeithiau digroeso ar gylchedau dilynol. Er enghraifft, mae'n amddiffyn cydrannau RF sensitif rhag y difrod a achosir gan gerrynt uniongyrchol ac yn osgoi ymyrraeth gogwydd DC gyda throsglwyddo signalau RF yn arferol.

Ar gyfer rhai senarios cais sydd angen cysylltiad â cheblau cyfechelog, defnyddir blociau RF DC gyda phecynnu cyfechelog. Mae gan y ffurflen becynnu hon alluoedd perfformiad RF a gwrth-ymyrraeth ragorol, gan sicrhau trosglwyddiad signalau RF yn effeithlon rhwng y cebl cyfechelog a'r gylched fewnol. Yn nodweddiadol mae gan y bloc RF DC gyda phecynnu cyfechelog ddargludydd canolog a phin dargludydd allanol ar gyfer cysylltu â haen cysgodi allanol y cebl cyfechelog. Mae'r gylched fewnol wedi'i chysylltu â'r pinnau trwy strwythur cysylltiad RF arbennig i fodloni gofynion perfformiad colled isel ac arwahanrwydd uchel. Yn gyffredinol, mae rhyngwynebau cyfechelog blociau DC yn cynnwys gwahanol fathau o ryngwynebau RF fel SMA, 2.92mm, ac 1.85mm. Mae'r dargludydd allanol wedi'i basio â dur gwrthstaen, ac mae'r deunydd dargludydd wedi'i blatio pres ag aur.

Mewn Cyfathrebu Di -wifr: Mewn transceivers diwifr, fe'i defnyddir i wahanu cydrannau DC ac AC signalau amledd radio (RF). Mae'n osgoi'r gogwydd DC rhag effeithio ar brosesu signalau RF gan gylchedau dilynol, gan sicrhau trosglwyddiad ac ymhelaethiad arferol signalau RF.

Swyddi	Cyfres Connector	Amledd	Vswr	Colled Mewnosod
Fr 5- gdcb -18 g-smas -50	Menyw SMA	10MHz ~ 18GHz	1.35	0. 7db
Foltedd, DC Max (Volts)	Pwer, MAX Mewnbwn (Watts)	Math o Bloc	Deunydd Corff	Platio corff
+50	2	BLOC MEWNNER	Dur gwrthstaen	Pwrpasol

Swyddi	Cyfres Connector	Amledd	Vswr	Colled Mewnosod

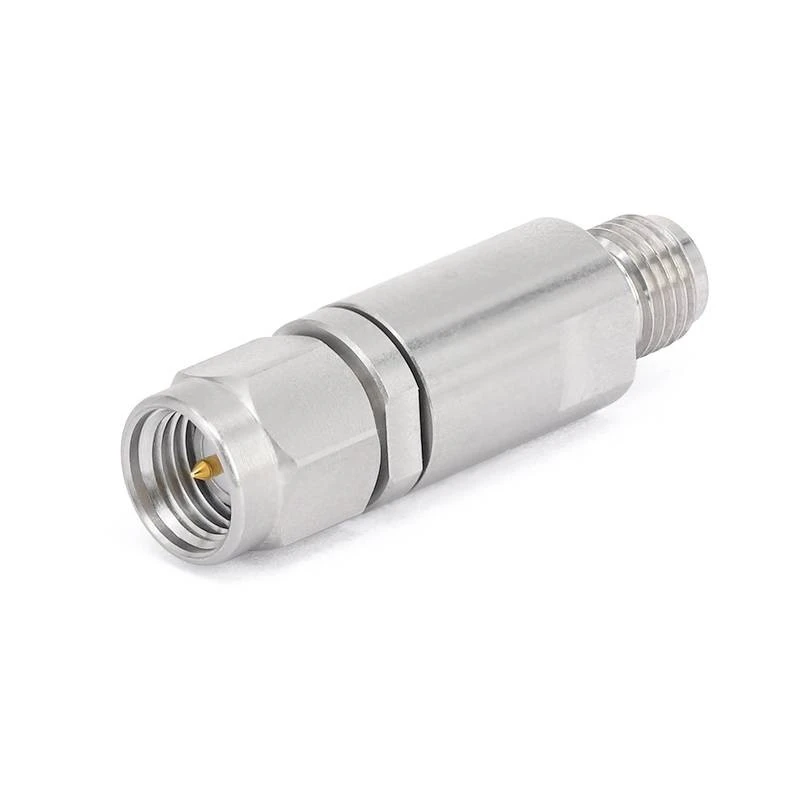

Fr 5- gdcb -27 G-SMA-JK	Menyw SMA	30MHz ~ 27GHz	1.25	0. 8db
Foltedd, DC Max (Volts)	Pwer, MAX Mewnbwn (Watts)	Math o Bloc	Deunydd Corff	Platio corff
+50	2	BLOC MEWNNER	Dur gwrthstaen	Pwrpasol

Swyddi	Cyfres Connector	Amledd	Vswr	Colled Mewnosod

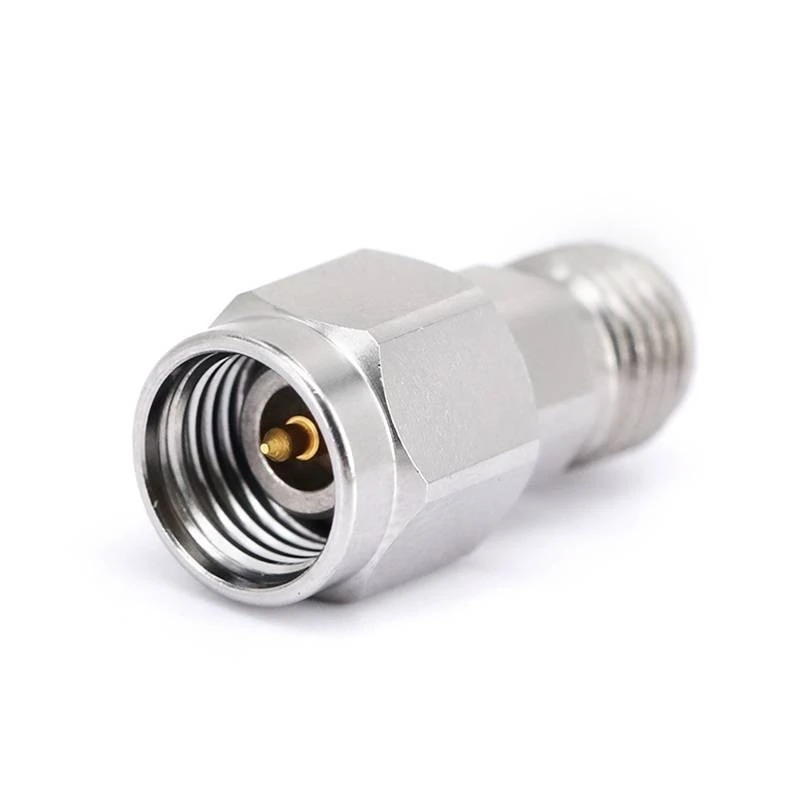

Fr 5- gdcb -40 g -292 e	2.92mm benywaidd	10MHz ~ 40GHz	1.30	0. 5db
Foltedd, DC Max (Volts)	Pwer, MAX Mewnbwn (Watts)	Math o Bloc	Deunydd Corff	Platio corff
+60	2	BLOC MEWNNER	Dur gwrthstaen	Pwrpasol

Swyddi	Cyfres Connector	Amledd	Vswr	Colled Mewnosod

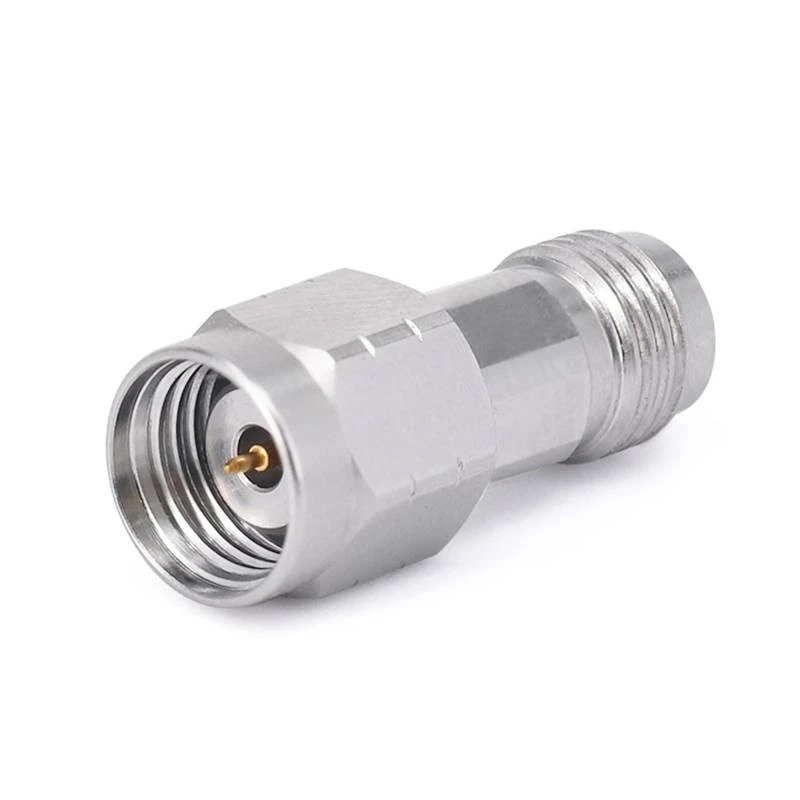

Fr 5- gdcb -67 g -185 e	1.85mm benyw	10MHz ~ 67GHz	1.50	0. 9db
Foltedd, DC Max (Volts)	Pwer, MAX Mewnbwn (Watts)	Math o Bloc	Deunydd Corff	Platio corff
+60	2	BLOC MEWNNER	Dur gwrthstaen	Pwrpasol
